модель 2000 года
- Модель ZL580
- Код модели ZL 580 EFI ESR (S2000ZLDERUS)

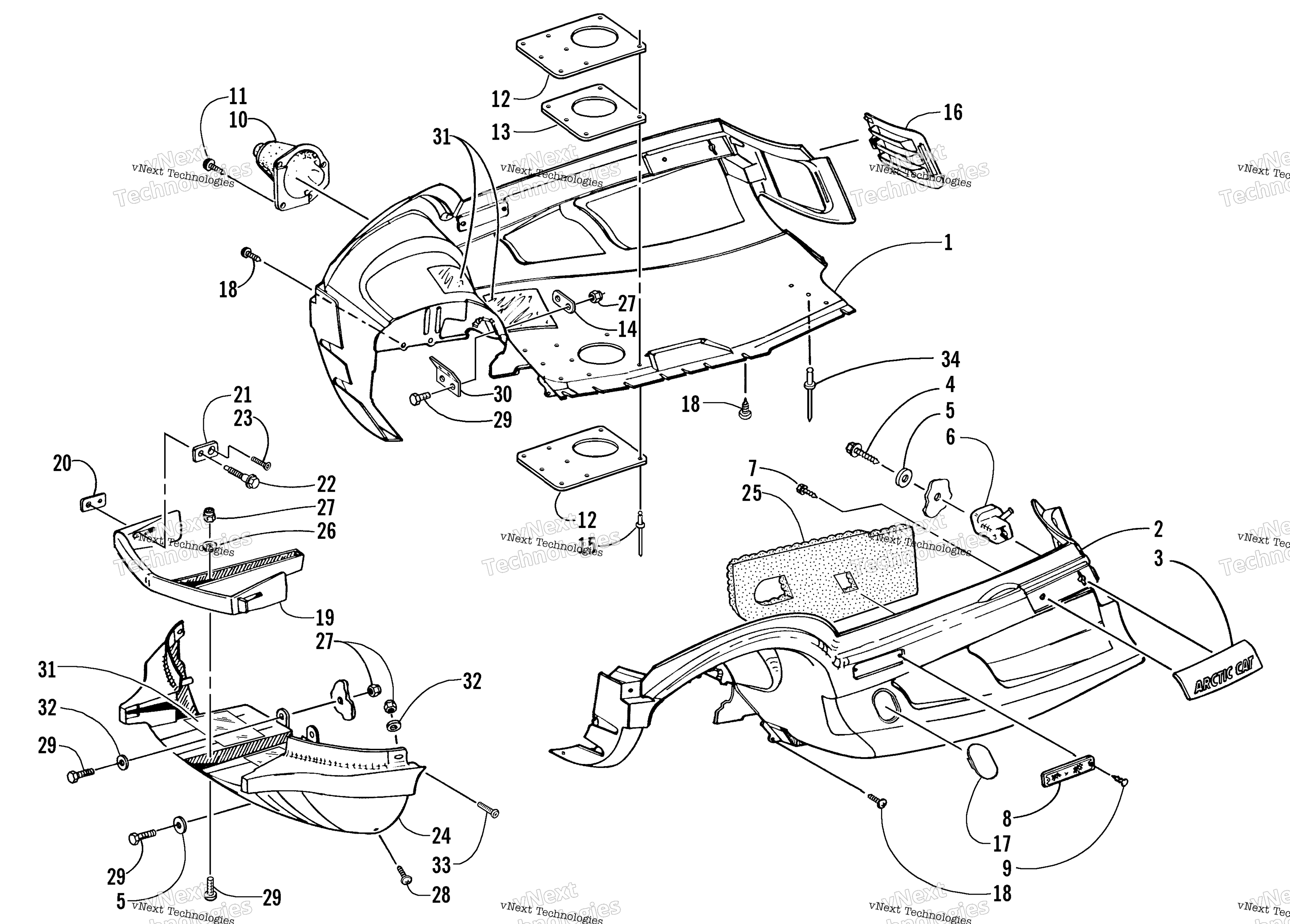

Схема Belly поддон и передний Bumper узла для ZL 580 EFI ESR (S2000ZLDERUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right art. 1706-010
По запросу
2
Belly Pan - Left art. 0716-989
По запросу
3
Bumper, Belly Pan - Right art. 1606-064
По запросу
3
Bumper, Belly Pan - Left art. 1606-065
По запросу
4
Screw, Self-Tapping art. 0623-703
По запросу
5
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
6
Support, Belly Pan - Right art. 1606-108
По запросу
6
Support, Belly Pan - Left art. 1606-109
По запросу
7
Screw, Self-Tapping art. 0623-301
По запросу
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
10
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
11
Screw, Self-Tapping art. 0623-564
По запросу
12
RING,EXHAUST OUTLET-LOWER art. 0612-545
По запросу
13
Seal, Exhaust art. 1612-111
По запросу
14
Plate, Backing - Exhaust Deflector art. 0612-359
По запросу
15
Rivet art. 8061-510
По запросу
16
Louver, Air-Intake - Left Black art. 1606-045
По запросу
16
Louver, Air-Intake - Right Black art. 1606-044
По запросу
17
Plug, Belly Pan art. 0623-803
По запросу
18
Screw, Self-Tapping art. 0623-700
По запросу
19
Bumper, Front art. 1606-144
По запросу
20
Plate, Backing w/Inserts-Hood Hinge art. 1606-623
По запросу
21
Plate, Backing - Hood Hinge art. 0607-524
По запросу
22
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
23
Screw, Machine art. 0623-689
По запросу
24
Nosepiece art. 1606-050
По запросу
25
Foam, Belly Pan - Left art. 0617-303
По запросу
26
Washer art. 8050-212
По запросу
27
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
28
Screw, Self-Tapping art. 0623-309
По запросу
29
Screw, Cap art. 8002-041
По запросу
30
Deflector, Exhaust art. 0612-278
По запросу
31
Foil, Protective art. 0619-206
По запросу
32
Washer art. 8050-222
По запросу
33
Screw, Machine art. 8017-580
По запросу
34
Клепка art. 8061-508
По запросу
