модель 2000 года
- Модель ZL580
- Код модели ZL 580 EFI ESR (S2000ZLDERUS)

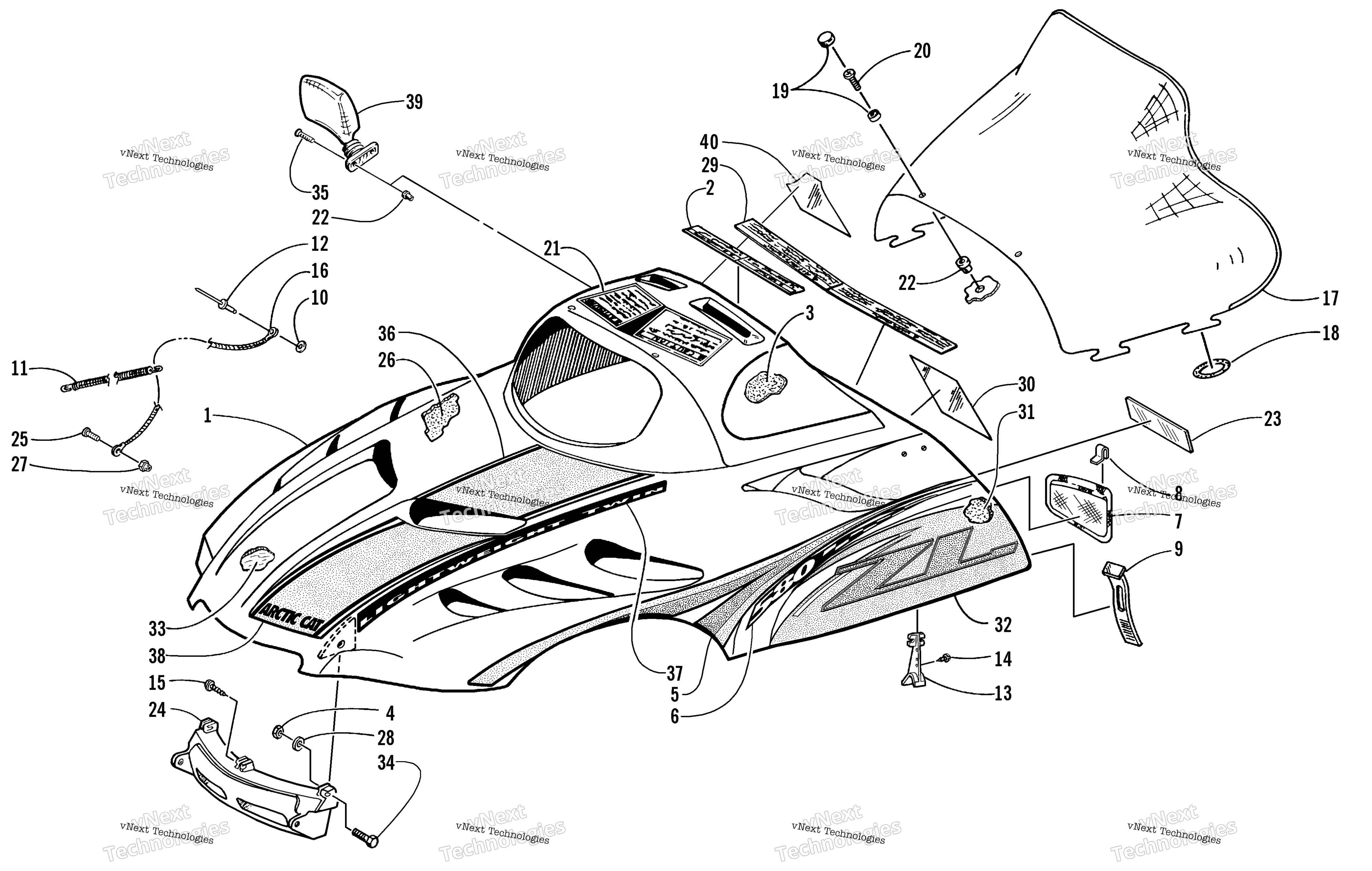

Схема Hood и Windshield узла для ZL 580 EFI ESR (S2000ZLDERUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Decal Upgrade Kit - Purple (Not Shown) Not Illustrated art. 1639-967
По запросу
0
Decal Upgrade Kit - Orange (Not Shown) Not Illustrated art. 1639-968
По запросу
1
Hood w/Decals - 00 ZL 550/580 DLX art. 0718-800
По запросу
1
Hood w/Decals - Purple (Optional)* art. 0718-974
По запросу
1
Hood w/Decals - Orange (Optional)* art. 0718-975
По запросу
1
Hood w/Decals - 00 ZL 580 EFI DLX SF art. 0718-806
По запросу
1
Hood w/Decals - BLU-00 ZL 580 EFI DLX art. 0718-804
По запросу
1
Hood w/o Decals (Black) art. 0718-795
По запросу
1
Hood w/o Decals (Red) art. 0718-797
По запросу
1
Hood w/Decals - RED-00 ZL 580 EFI DLX art. 0718-805
По запросу
1
Hood w/o Decals (Solar Flare) art. 0718-798
По запросу
1
Hood w/o Decals (Blue) art. 0718-796
По запросу
2
Decal, Caution - Fuel art. 2611-973
По запросу
3
Foam, Hood - Upper Right art. 0717-100
По запросу
3
Foam, Hood - Upper Left art. 0717-101
По запросу
4
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 2 шт.
5
Decal, Hood - Side - Upper - Left (Solar Flare) art. 3611-683
По запросу
5
Decal, Hood - Side - Upper - Right (Solar Flare) art. 3611-682
По запросу
5
Decal, Hood - Upper Left art. 3611-527
По запросу
5
Decal, Hood - Upper Right art. 3611-526
По запросу
6
Decal, "580" - Hood - Side - Right (Solar Flare) Item 6 Not Included; Order Separately art. 3611-686
По запросу
6
Decal, "580" - Hood - Side - Left (Red/Blue) Item 6 Not Included; Order Separately art. 3611-663
По запросу
6
Decal, "580" - Hood - Side - Right (Red/Blue) Item 6 Not Included; Order Separately art. 3611-662
По запросу
6
Decal, "580" - Hood - Side - Left (Black) Item 6 Not Included; Order Separately art. 3611-535
По запросу
6
Decal, "580" - Hood - Side - Right (Black) Item 6 Not Included; Order Separately art. 3611-534
По запросу
6
Decal, "580" - Hood - Side - Left (Solar Flare) Item 6 Not Included; Order Separately art. 3611-687
По запросу
7
Screen, Hood art. 1606-214
По запросу
8
Clip, Push art. 0123-596
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Washer art. 0123-802
от 110 ₽
11
Spring, Extension art. 0123-510
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
GUIDE,HOOD art. 1606-049
По запросу
14
Screw, Self-Tapping art. 0623-257
По запросу
15
Болт ведомого вариатора Arctic Cat art. 0623-684
По запросу
16
CABLE, HOOD-38.0" art. 1606-637
По запросу
17
Windshield art. 0639-763
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Винт Arctic Cat art. 0623-121
от 578 ₽
21
Decal, Warning art. 2611-971
По запросу
22
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
23
Decal, Warning - Seating Capacity art. 2611-769
По запросу
24
Hinge, Hood art. 1606-047
По запросу
25
Screw, Machine art. 0623-413
По запросу
26
Foam, Hood - Middle art. 0717-102
По запросу
27
Гайка Arctic Cat art. 0123-430
от 263 ₽
28
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
29
Decal, Warning - Brake/Engine art. 2611-970
По запросу
30
Decal, Caution - Fuel - Engine/Battery art. 2611-972
По запросу
31
Foam, Hood - Rear Left art. 0717-151
По запросу
31
Foam, Hood - Rear Right art. 0717-150
По запросу
32
Decal, "ZL" - Hood - Left (Solar Flare) art. 3611-681
По запросу
32
Decal, "ZL" - Hood - Right (Solar Flare) art. 3611-680
По запросу
32
Decal, "ZL" - Hood - Left art. 3611-525
По запросу
32
Decal, "ZL" - Hood - Right art. 3611-524
По запросу
33
Foil, Protective art. 0619-206
По запросу
34
Screw, Self-Tapping art. 0623-296
По запросу
35
SCREW,MACH-PHTRH 10-32 X 1.00 Z&Y art. 0123-549
По запросу
36
Decal, Hood - Upper Front - Left art. 3611-346
По запросу
37
Decal, "L/W Twin" - Hood art. 3611-546
По запросу
37
Decal, "L/W Twin" - Hood (Red/Blue) art. 3611-659
По запросу
37
Decal, "L/W Twin" - Hood (Solar Flare) art. 3611-688
По запросу
37
Decal Upgrade Kit - Orange (Not Shown) art. 1639-968
По запросу
37
Decal Upgrade Kit - Purple (Not Shown) art. 1639-967
По запросу
38
Decal, Hood - Front Vent - Left art. 3611-341
По запросу
38
Decal, “Arctic Cat” - Hood art. 3611-186
По запросу
39
MIRROR, SHORT STEM RH art. 0636-630
По запросу
39
MIRROR, SHORT STEM LH art. 0636-631
По запросу
40
Decal, Reverse art. 3611-026
По запросу
