модель 2001 года
- Модель PANTERA 580
- Код модели PANTERA 580 EFI (S2001PTDEFUSL)

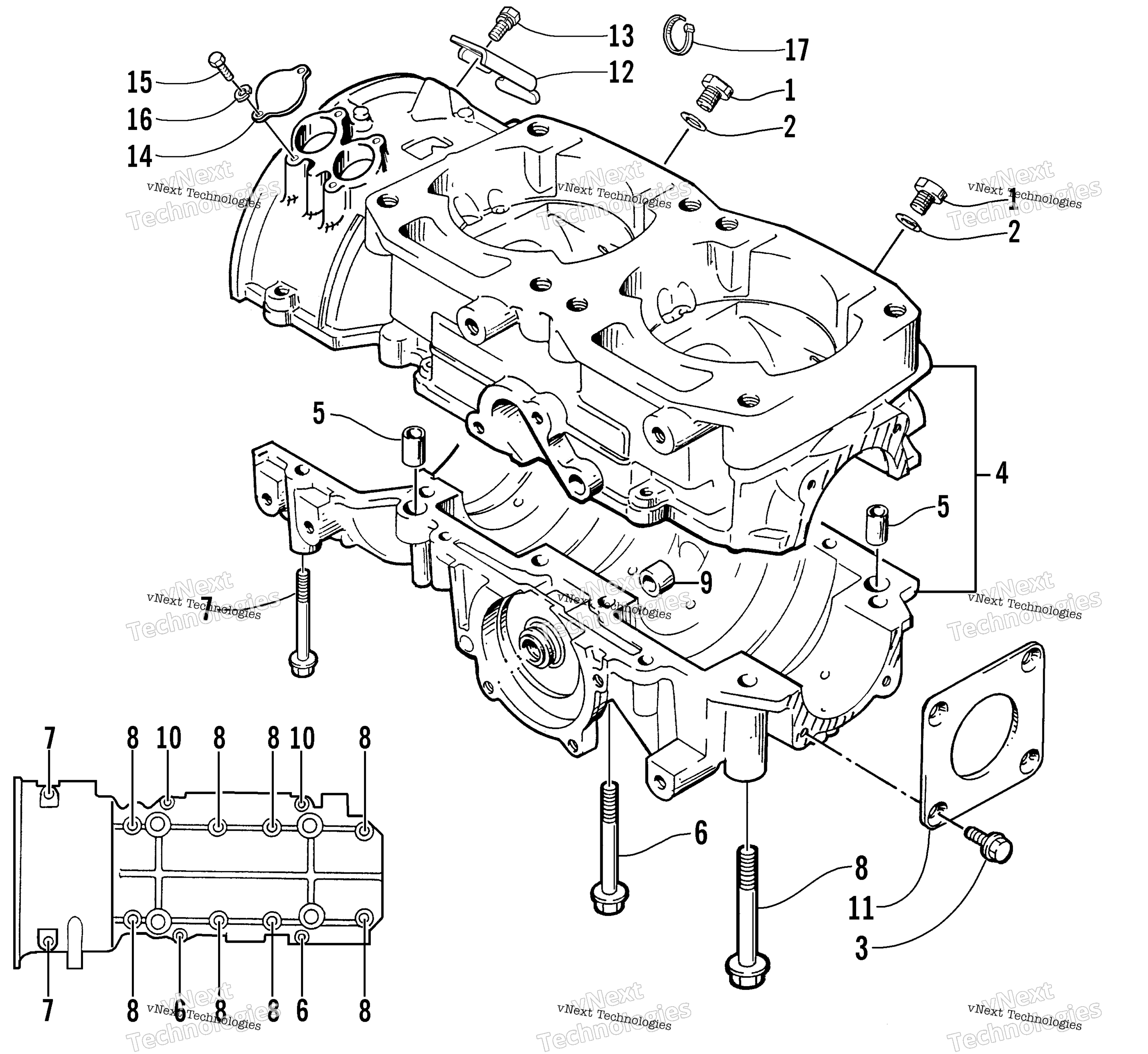

Схема картера Assembly для PANTERA 580 EFI (S2001PTDEFUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug (Cylinder/Crank),9MM art. 3003-399
По запросу
2
Gasket, Impulse,10MM art. 3002-276
По запросу
3
BOLT art. 3007-392
По запросу
4
Crankcase Assembly (inc. 5-9) art. 3005-459
По запросу
5
Pin, Dowel art. 3003-646
По запросу
6
Bolt, 6X40 art. 3004-442
По запросу
7
Bolt art. 3004-444
По запросу
8
Bolt art. 3004-881
По запросу
9
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
10
Screw, Cap art. 3004-880
По запросу
11
Plate, Oil Seal art. 3004-775
По запросу
12
Bracket, Ground Wire - Engine art. 0608-117
По запросу
13
Screw, Cap art. 0145-105
По запросу
14
Plate, Cover - Sensor art. 3004-129
По запросу
15
Screw, Cap art. 0623-352
По запросу
16
Washer, Lock art. 8051-152
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
