модель 2001 года
- Модель PANTERA 580
- Код модели PANTERA 580 EFI (S2001PTDEFUSL)

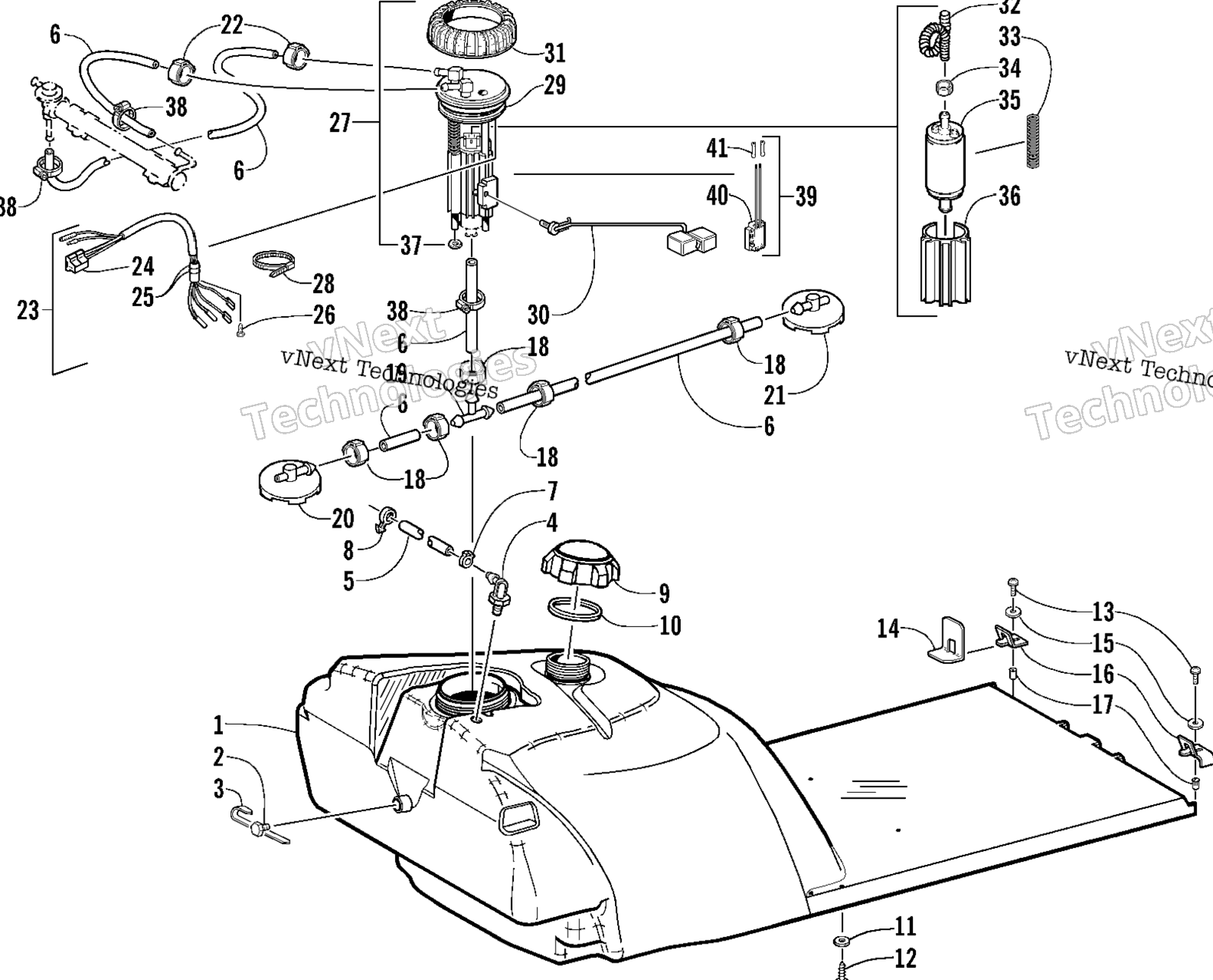

Схема топливный бак и топливный насос узла для PANTERA 580 EFI (S2001PTDEFUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas/Seat-Base (inc. 2-4) art. 0770-520
По запросу
2
Plug, Gas Tank art. 0670-243
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
VENT,GAS TANK art. 0670-572
По запросу
5
Hose, Vent - 25 ft art. 0610-010
По запросу
6
Hose, 25 ft art. 0610-011
По запросу
7
Хомут Arctic Cat art. 0623-063
от 683 ₽
8
Clip, Routing Optional art. 0623-101
По запросу
9
Cap, Oil Tank-WSeal (inc. 10) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
12
Screw, Self-Tapping art. 0623-309
По запросу
13
Screw, Machine art. 8017-580
По запросу
14
Guard, Seat - Right art. 2606-268
По запросу
14
Guard, Seat - Left art. 2606-269
По запросу
15
Washer art. 8050-222
По запросу
16
Bracket, Hold-Down - Receiver - Left art. 2706-135
По запросу
16
Bracket, Hold-Down - Receiver - Right art. 2706-134
По запросу
17
Insert art. 0623-582
По запросу
18
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
19
T-Fitting art. 0670-235
По запросу
20
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
21
Фильтр топливный Arctic Cat art. 1670-618
По запросу
22
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
23
Harness, Fuel Pump (inc. 24-25) art. 1670-242
По запросу
24
Connector, Harness art. 0670-380
По запросу
25
O-Ring art. 0670-381
По запросу
26
Screw, Machine - Harness art. 1670-155
По запросу
27
Pump, Fuel - Assembly (inc. 23-26, 29-34, and 36-37) art. 1670-160
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Seal, Fuel Pump Housing art. 1670-118
По запросу
30
Arm, Float art. 0670-460
По запросу
31
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
32
HOSE,CONVOLUTED-FUEL PUMP art. 2670-521
По запросу
33
Spring, Fuel Pump Assembly art. 1670-156
По запросу
34
Clamp, Hose art. 1670-159
По запросу
35
Pump, Fuel - Assembly art. 3005-268
По запросу
36
Housing, Fuel Pump art. 1670-238
По запросу
37
Ring, Retaining art. 1670-157
По запросу
38
Clamp, Hose art. 0623-373
По запросу
39
KIT,EFI FUEL LEVEL SENSOR W/CONN’R (inc. 40-41) art. 2639-571
По запросу
40
KIT,EFI FUEL LEVEL SENSOR W/CONN’R art. 2639-571
По запросу
41
Connector, Splice art. 0681-017
По запросу
