модель 2001 года
- Модель Z370
- Код модели Z 370 (S2001ZAAFCUSG)

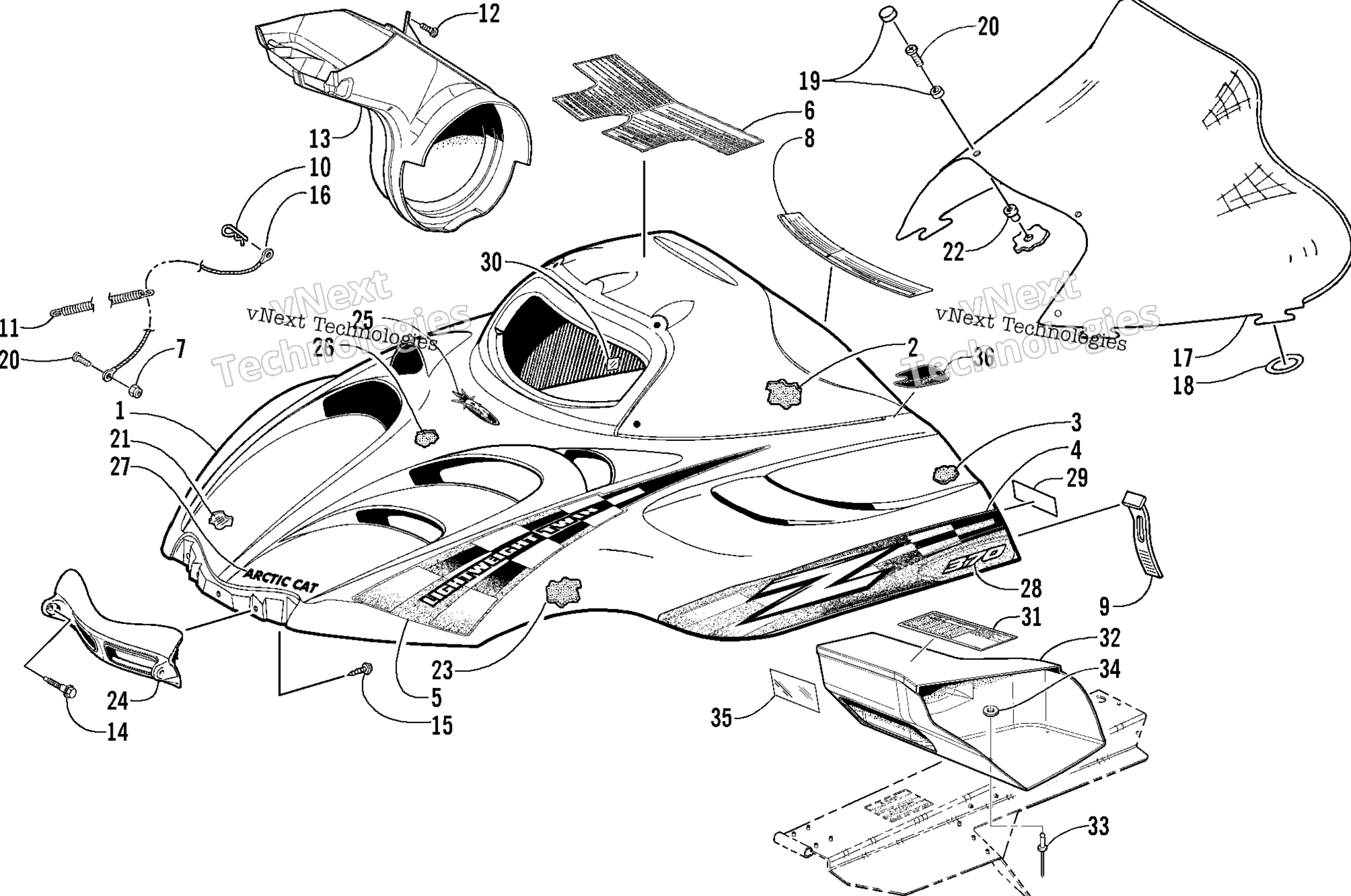

Схема Hood и Windshield узла для Z 370 (S2001ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals Items 15 and 24 Included art. 0718-864
По запросу
1
Hood w/o Decals (ES) Items 15 and 24 Included art. 0718-910
По запросу
1
Hood w/Decals (ES) Items 15 and 24 Included art. 0718-863
По запросу
1
Hood w/o Decals Items 15 and 24 Included art. 0718-911
По запросу
2
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
2
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
3
Foam, Hood - Rear - Right art. 0617-322
По запросу
3
Foam, Hood - Rear - Left art. 0617-323
По запросу
4
Decal, Hood - Lower Right art. 3611-860
По запросу
4
Decal, Hood - Lower Left art. 3611-861
По запросу
4
Decal, Hood - Lower Right (ES) art. 3611-869
По запросу
4
Decal, Hood - Lower Left (ES) art. 3611-870
По запросу
5
Decal, Hood - Upper Right art. 3611-862
По запросу
5
Decal, Hood - Upper Left (ES) art. 3611-872
По запросу
5
Decal, Hood - Upper Right (ES) art. 3611-871
По запросу
5
Decal, Hood - Upper Left art. 3611-863
По запросу
6
Decal, Warning - General and Brake art. 3611-485
По запросу
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Clip, Hairpin art. 0623-805
По запросу
11
Spring, Extension art. 0123-510
По запросу
12
Screw, Self-Tapping art. 0623-257
По запросу
13
Duct, Air-In art. 1606-829
По запросу
14
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Cable, Hood art. 1606-158
По запросу
17
WINDSHIELD,FORMED-SMOKE(2000 ZR) art. 1606-696
По запросу
17
Windshield, High - Clear (ES) art. 1639-965
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-413
По запросу
21
Foil, Hood - Left art. 1606-939
По запросу
21
Foil, Hood - Right art. 1606-938
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Foam, Hood - Front - Left art. 0617-327
По запросу
23
Foam, Hood - Front - Right art. 0617-326
По запросу
24
Накладка капота art. 1606-720
По запросу
24
HINGE, HOOD-GRN art. 2606-321
По запросу
25
Decal, "ES" (ES) art. 3611-644
По запросу
26
Foam, Hood - Middle art. 0617-328
По запросу
27
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
27
Decal, "Arctic Cat" - Hood (ES) art. 3611-835
По запросу
28
Decal, Hood - "370" art. 3611-867
По запросу
28
Decal, Hood - "370" (ES) art. 3611-875
По запросу
29
Decal, Warning - Seating Capacity art. 3611-509
По запросу
30
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
31
Decal, Jet Chart art. 3611-937
По запросу
32
Duct, Air-Out art. 1606-872
По запросу
33
Rivet art. 8060-506
По запросу
34
Washer, Flat art. 0123-149
По запросу
35
Foil, Protective art. 0706-548
По запросу
36
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
36
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
