модель 2001 года
- Модель Z370
- Код модели Z 370 (S2001ZAAFCUSG)

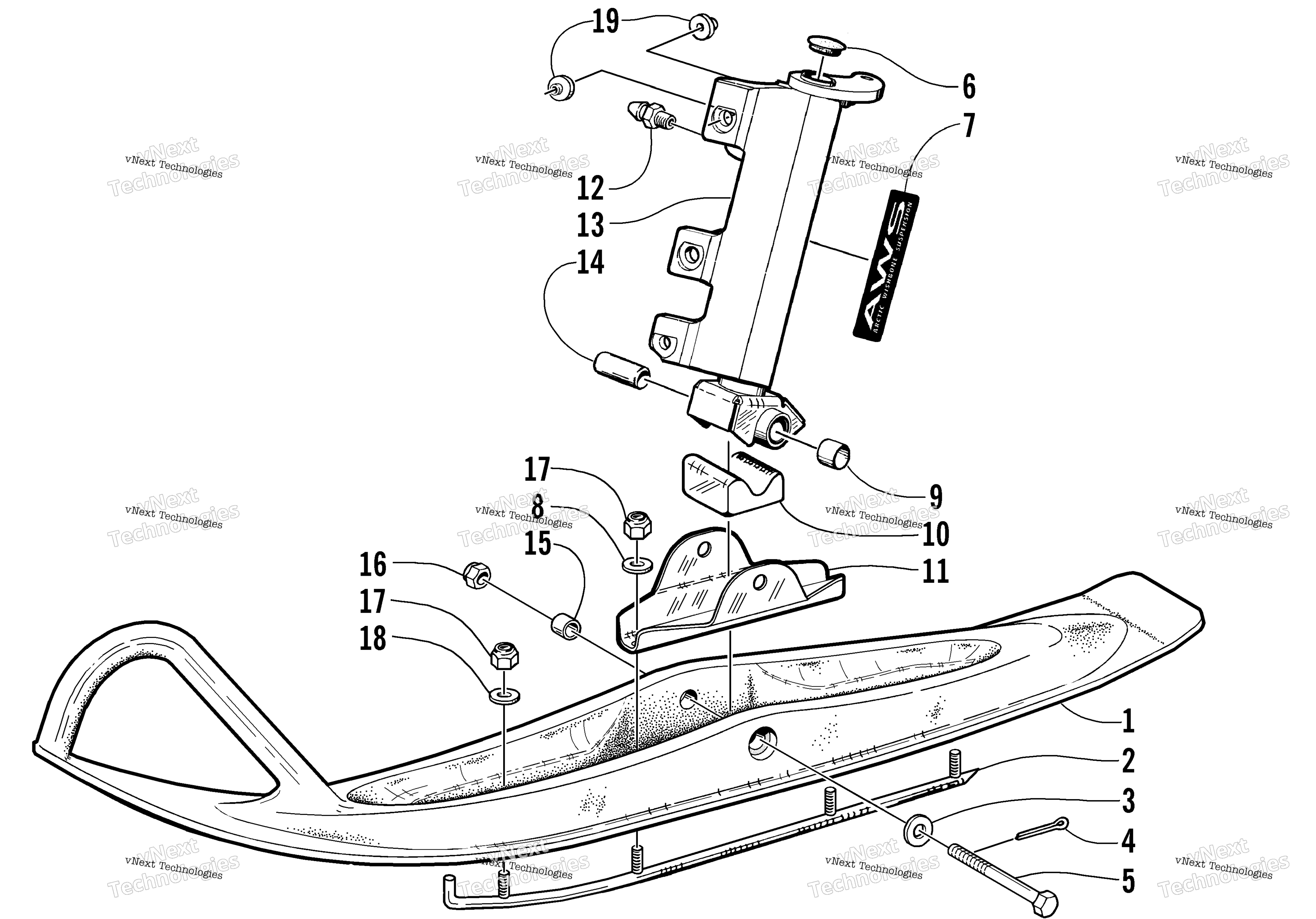

Схема Ski и Spindle узла для Z 370 (S2001ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski Black art. 1603-231
По запросу
2
Wearbar art. 0703-623
По запросу
3
Washer art. 8050-307
По запросу
4
Шплинт art. 0123-458
По запросу
5
Болт крепления лыжи Arctic Cat art. 0623-776
По запросу
6
Cap, Spindle art. 0603-049
По запросу
7
Decal, Spindle - "AWS" (ES) art. 3611-944
По запросу
7
Decal, "AWS" - Spindle art. 3611-461
По запросу
8
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
9
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
10
Damper, Ski art. 1603-257
По запросу
11
Saddle, Ski Black art. 1603-256
По запросу
12
Fitting, Grease art. 0623-010
По запросу
13
Стойка ( шпиндель) левая Arctic Cat art. 0703-649
от 33 096 ₽
13
Стойка ( шпиндель) правая Arctic Cat art. 0703-648
от 33 096 ₽
14
AXLE,SPINDLE art. 2603-548
По запросу
15
Insert, Ski art. 1603-258
По запросу
16
Nut, Lock art. 0123-296
По запросу
17
Гайка art. 8040-486
По запросу
18
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
19
Insert, Spindle art. 0603-647
По запросу
