модель 2001 года
- Модель ZRT800
- Код модели ZRT 800 (S2001ZTHCAUSB)

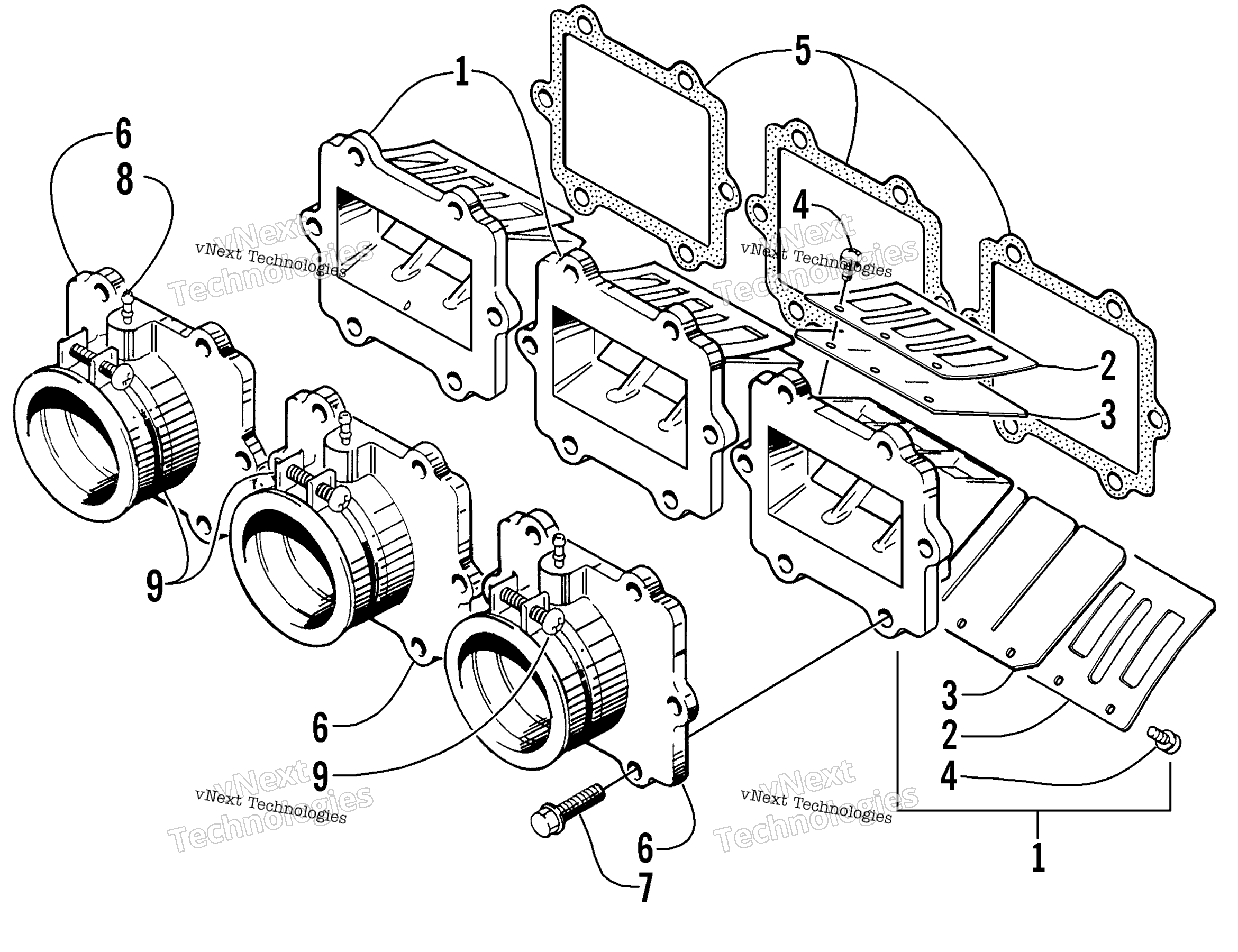

Схема узла лепесткового клапана для ZRT 800 (S2001ZTHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve Assembly (inc. 2-4) art. 3005-148
По запросу
2
Stopper art. 3004-251
По запросу
3
Valve, Reed art. 3004-177
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Прокладка Arctic Cat art. 3005-432
от 2 006 ₽
Аналог
5 110 ₽
Требуется 3 шт.
6
Intake Flange Assembly art. 3005-419
от 4 945 ₽
7
Bolt art. 3007-380
По запросу
8
Nozzle, Oil art. 3003-597
По запросу
9
Clamp art. 3004-463
По запросу
Другие схемы модели
Узел лепесткового клапана
