модель 2001 года
- Модель ZRT800
- Код модели ZRT 800 (S2001ZTHCAUSB)

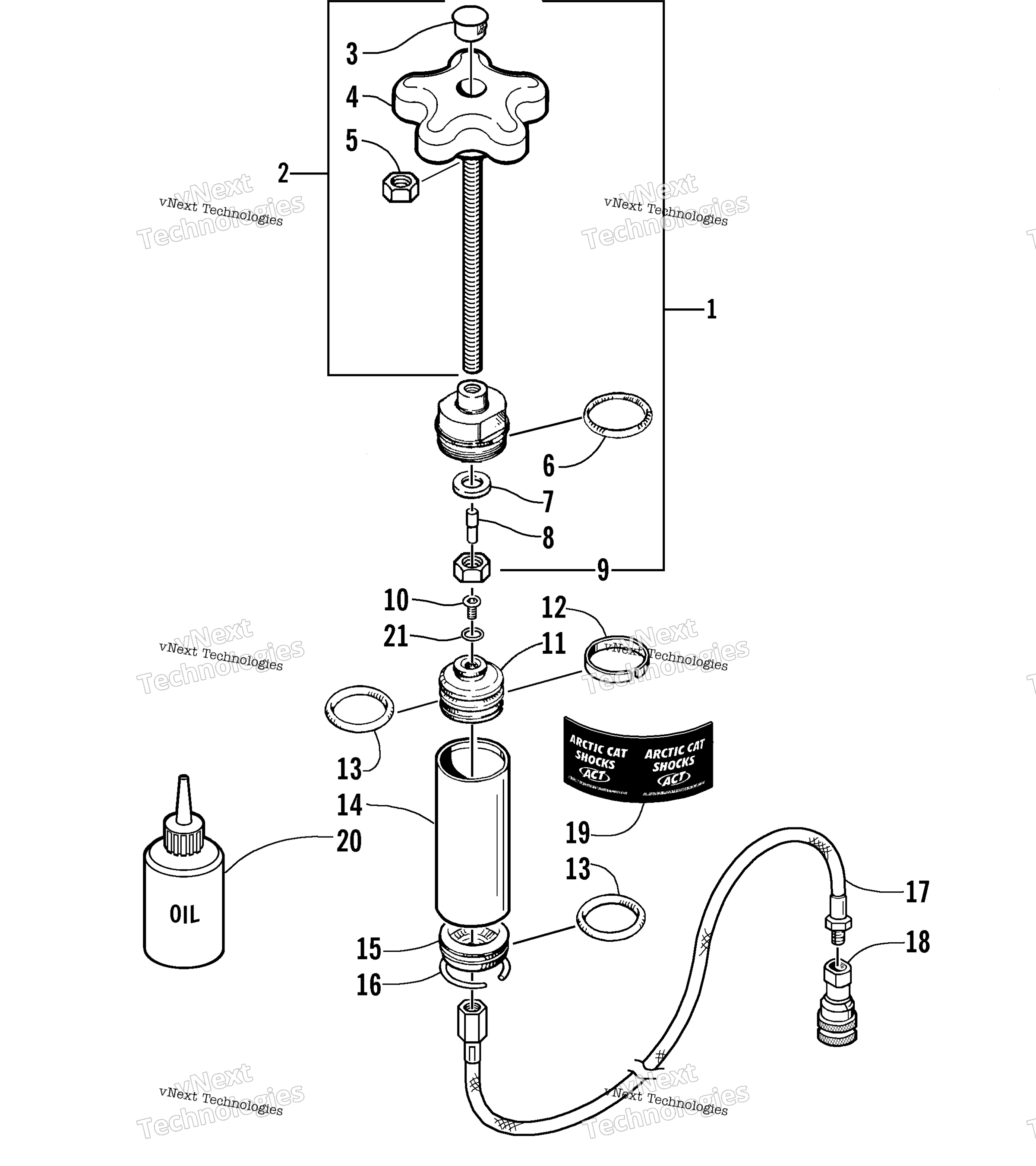

Схема Remote Shock Limiter узла для ZRT 800 (S2001ZTHCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Endcap, Adjuster - Assembly (inc. 2-9) art. 0704-477
По запросу
2
Knob, End Cap - Assembly (inc. 3-5) art. 0704-478
По запросу
3
Plug, Hole art. 0623-537
По запросу
4
Knob, Adjuster art. 1604-526
По запросу
5
Гайка Arctic Cat art. 8042-486
от 263 ₽
6
O-Ring art. 1604-271
По запросу
7
Washer, Backup art. 1604-273
По запросу
8
Pin, Drive art. 1604-521
По запросу
9
Nut, Stop - Adjuster Knob art. 1604-522
По запросу
10
Screw, Machine art. 0623-697
По запросу
11
Piston, Floating Assy art. 2604-816
По запросу
12
STRAP, FLOATING PISTON - TEFLON art. 1604-278
По запросу
13
O-Ring, Floating Piston art. 1604-277
По запросу
14
KIT, ADJ BODY-REPLACEMENT art. 1704-042
По запросу
15
End Cap, Reservoir art. 1604-535
По запросу
16
Retainer, Wire art. 1604-525
По запросу
17
Hose, Adjuster/Coupler - 38 in. art. 1604-531
По запросу
18
HYDRAULIC COUPLING NIPPLE, FEMALE THREAD art. 1604-537
По запросу
19
Decal, "ACT" - Shock art. 3611-691
По запросу
20
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
21
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
704
ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT art. 0704-646
По запросу
