модель 2002 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2002PTCCAUSC)

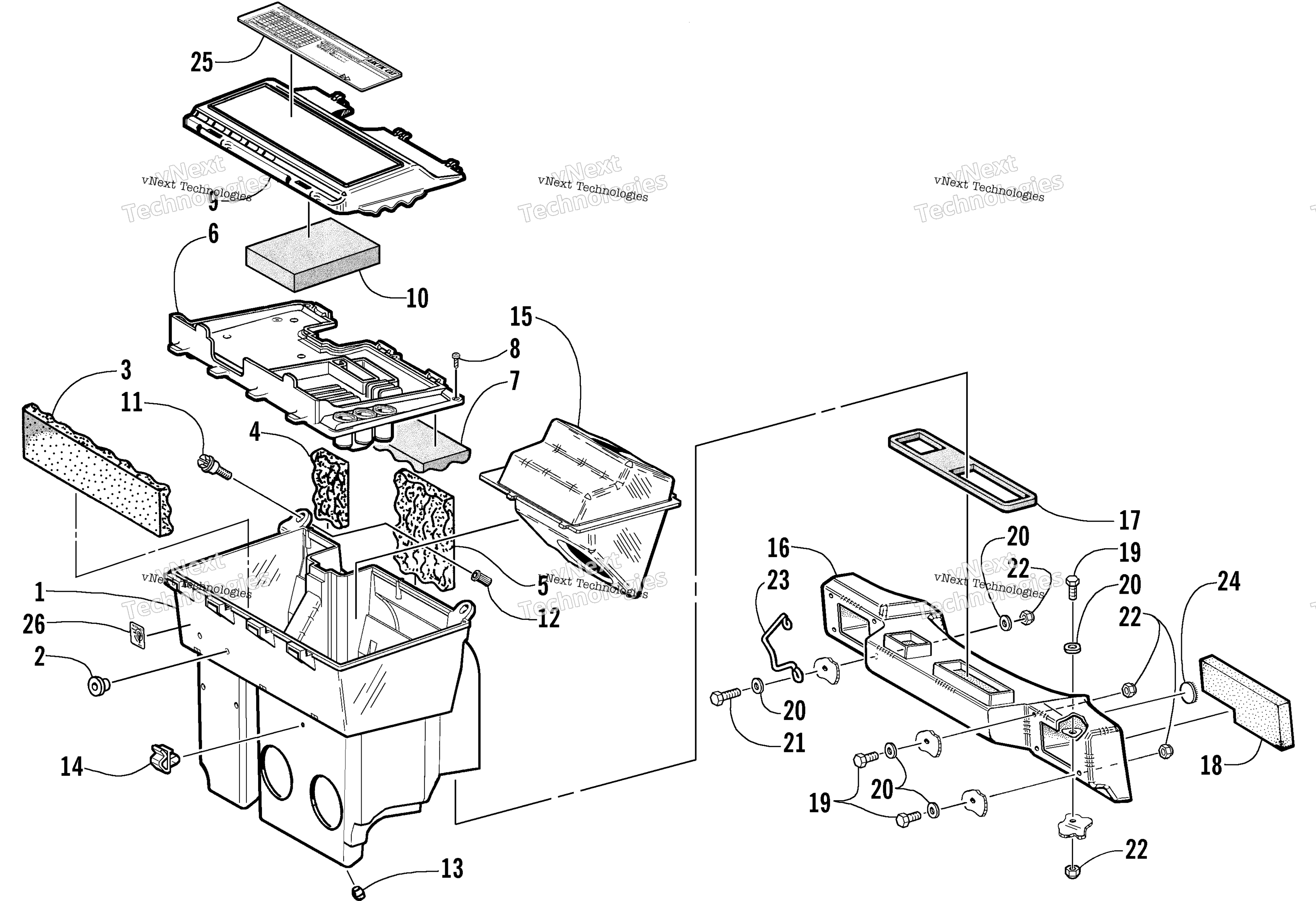

Схема Воздушный Silencer узла для PANTERA 550 (S2002PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2) art. 0770-439
По запросу
2
Insert, Threaded art. 0623-627
По запросу
3
Foam, Air Silencer - Front art. 0617-254
По запросу
4
Foam, Air Silencer - Back Magneto art. 0617-252
По запросу
5
Foam, Air Silencer - Back PTO art. 0617-253
По запросу
6
Cover, Air Silencer art. 1670-197
По запросу
7
Foam, Cover - Air Silencer art. 0617-393
По запросу
8
Screw, Self-Tapping art. 0623-770
По запросу
9
Cover, Tool Tray art. 1670-049
По запросу
10
Foam, Tool Tray art. 0617-411
По запросу
11
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
12
Insert art. 0623-779
По запросу
13
Bumper, Air Silencer art. 1606-038
По запросу
14
Clamp, Push-Mount art. 0623-403
По запросу
15
Resonator, Q-Wave art. 1670-062
По запросу
16
Plenum, Air Silencer art. 1670-076
По запросу
17
Seal, Plenum/Air Silencer art. 0617-245
По запросу
18
Foam, Plenum - Intake art. 0617-270
По запросу
19
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
20
Washer art. 8050-222
По запросу
21
Screw, Cap art. 8002-042
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
24
Disc, Velcro art. 0623-078
По запросу
25
Decal, Jet Chart art. 4611-231
По запросу
26
Decal, Fuel Shut-Off Valve art. 4611-029
По запросу
Другие схемы модели
Воздушный Silencer узел
