модель 2002 года
- Модель Pantera 550
- Код модели PANTERA 550 (S2002PTCCAUSC)

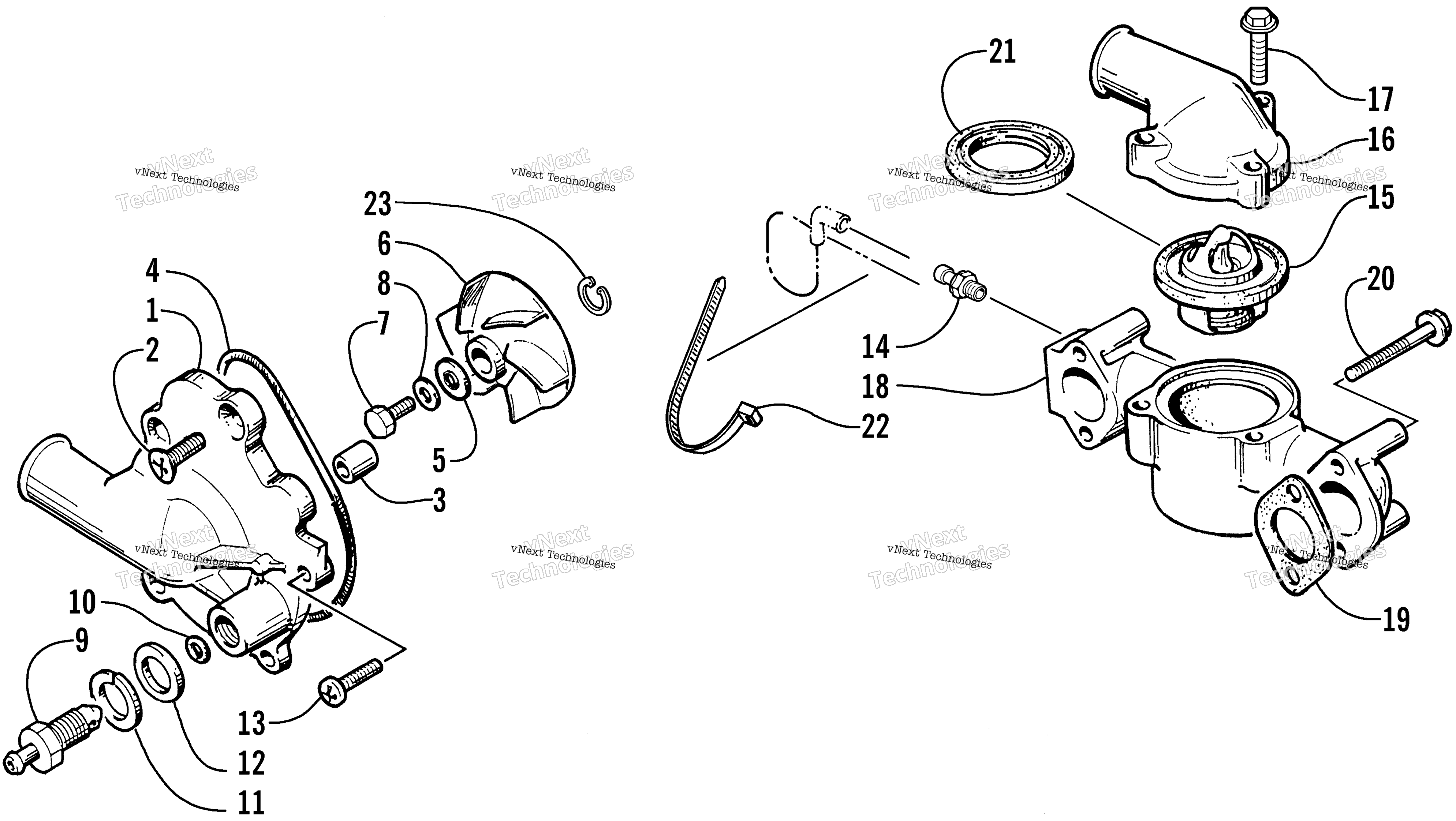

Схема системы охлаждения Pump/Water Manifold для PANTERA 550 (S2002PTCCAUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, WATER PUMP art. 3005-519
По запросу
2
Болт M6 X 10 Arctic Cat art. 3003-702
от 473 ₽
3
Pin, Case art. 3002-012
По запросу
4
O-Ring, Case art. 3003-372
от 4 898 ₽
Аналог
Ремкомплект помпы охлаждения Sledex для Arctic Cat 700
art. 10-721267
4 898 ₽
Требуется 1 шт.
5
Washer art. 3003-432
По запросу
6
Impeller, Water Pump art. 3005-697
По запросу
7
Bolt, Shaft art. 3003-426
По запросу
8
Washer, Shaft art. 3003-431
По запросу
9
DRAIN,WATER art. 3003-618
По запросу
10
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 1 шт.
11
Washer, Lock art. 3004-472
По запросу
12
Washer - 12 mm art. 3007-716
По запросу
13
SCREW art. 3007-555
По запросу
14
Switch, Temperature art. 0630-140
По запросу
15
Thermostat art. 3004-509
По запросу
16
Cap, Thermostat art. 3003-924
По запросу
17
Bolt art. 3007-380
По запросу
18
Manifold, Thermostat art. 3004-777
По запросу
19
GASKET, THERMOSTAT MANIFOLD art. 3004-260
По запросу
20
Bolt art. 3007-411
По запросу
21
Gasket, Thermostat art. 3003-495
По запросу
22
Cable, Tie - Double Loop art. 0623-285
По запросу
23
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
