модель 2002 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2002ZABPFUSG)

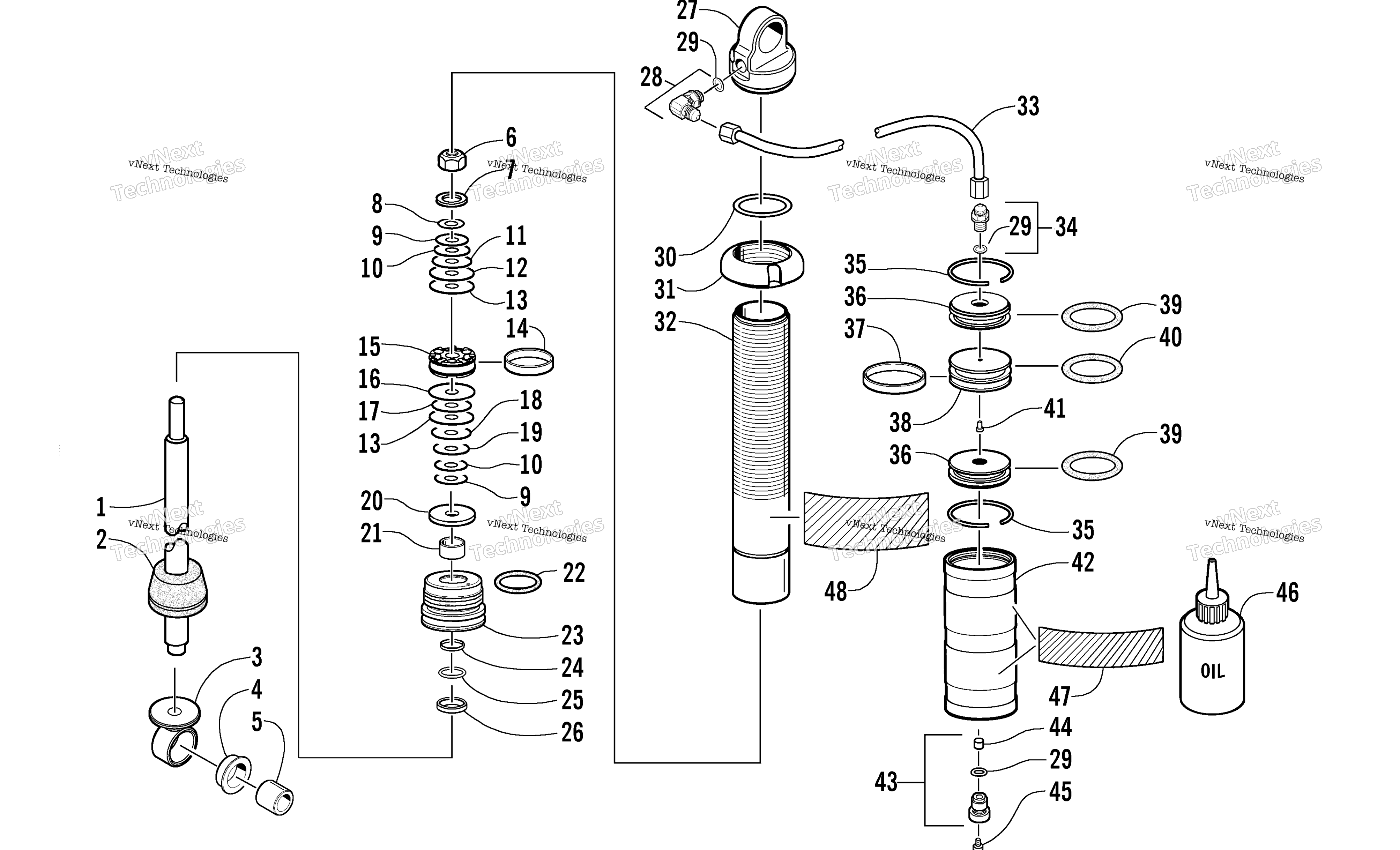

Схема передней части Suspension Shock Absorber для Z 440 SNO PRO (S2002ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Rod, Shock art. 1603-946
По запросу
2
Bumper, Shock art. 1603-921
По запросу
3
Eyelet, Shock art. 1603-925
По запросу
4
Втулка амортизатора Arctic Cat art. 0603-955
от 600 ₽
Аналог
Ремкомплект втулок амортизатора All Balls Arctic Cat
art. 22-10048
3 980 ₽
Требуется 4 шт.
Подписаться
5
Втулка амортизатора Arctic Cat art. 1603-209
от 263 ₽
6
Nut, Cap - Fox Shock art. 0603-301
По запросу
7
Washer, Backup art. 0603-389
По запросу
8
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
9
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
10
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
11
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
12
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
13
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
14
Strap, Piston art. 0603-292
По запросу
15
Piston, 0.081 in. - Orifice art. 0603-209
По запросу
16
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
17
VALVE,1.000X.006(3/8ID) art. 0603-339
По запросу
18
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
19
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
20
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
21
Bearing art. 1603-928
По запросу
22
O-Ring art. 1604-420
По запросу
23
Cover, Sliding art. 1603-926
По запросу
24
O-Ring, Seal art. 1603-931
По запросу
25
Seal art. 1603-929
По запросу
26
Seal, Scraper art. 1603-930
По запросу
27
End Cap, Shock art. 1603-937
По запросу
28
FITTING,ELBOW-90 DEG (inc. one No. 29) art. 2604-943
По запросу
29
O-Ring art. 1604-318
По запросу
30
O-Ring-End Cap art. 0603-438
По запросу
31
Nut, Spring Adjuster art. 0603-805
По запросу
32
Body, Shock art. 1603-945
По запросу
33
Hose, Shock art. 1603-934
По запросу
34
Fitting, Shock (inc. one No. 29) art. 1603-933
По запросу
35
Ring, Retaining art. 0604-992
По запросу
36
End Cap, Reservoir art. 1603-936
По запросу
37
Strap, Piston art. 1603-235
По запросу
38
Piston, Reservoir art. 0603-673
По запросу
39
O-Ring art. 0603-671
По запросу
40
O-Ring art. 1603-236
По запросу
41
Screw, Machine - w/O-Ring art. 1604-316
По запросу
42
Reservoir art. 1603-935
По запросу
43
Valve, Pressure - Assembly (inc. 44 and one No. 29) art. 0703-341
По запросу
45
Screw, Valve art. 0624-433
По запросу
46
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
47
Decal, Shock art. 1603-932
По запросу
48
Decal, Shock art. 1603-922
По запросу
