модель 2002 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2002ZABPFUSG)

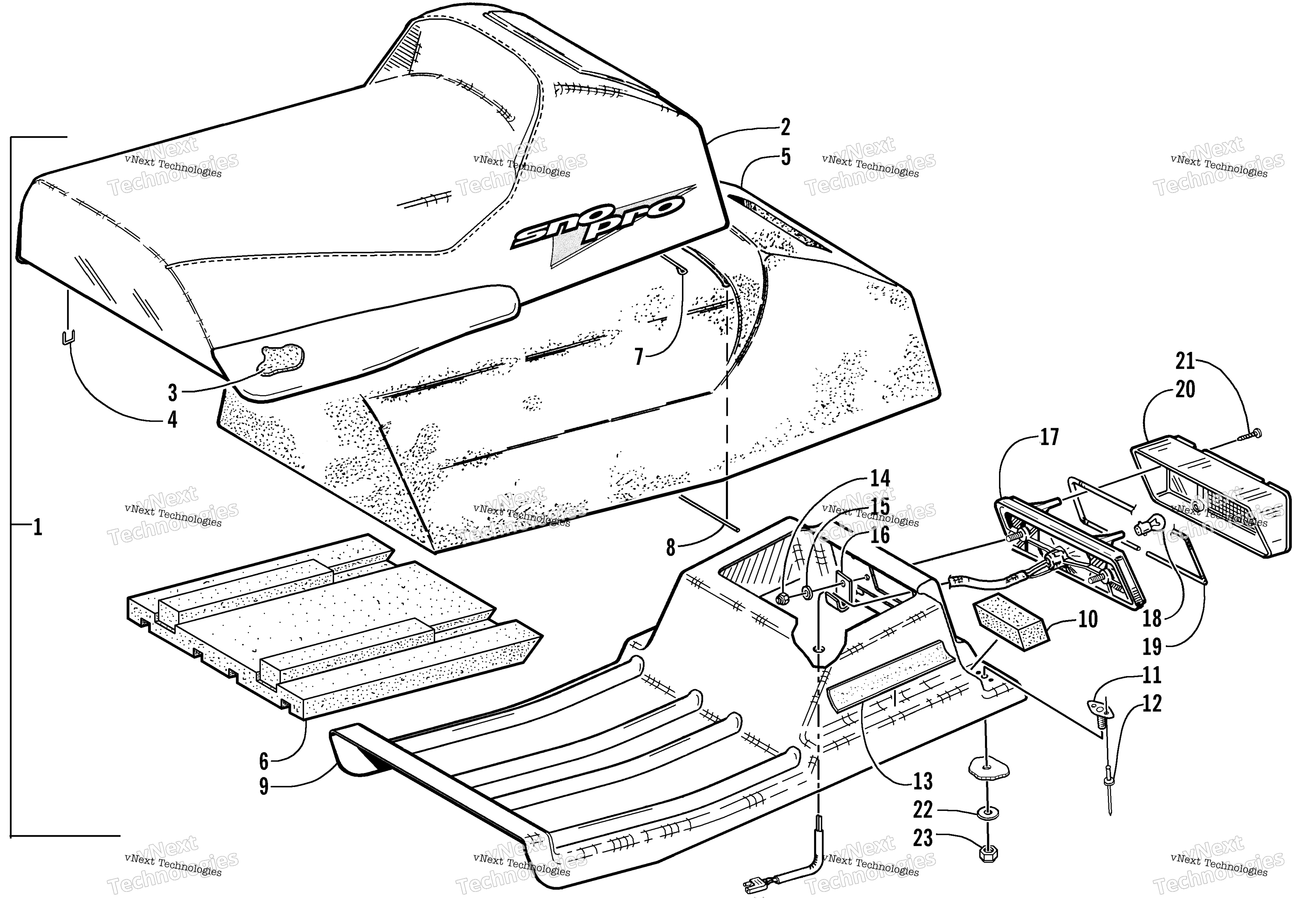

Схема сиденья And Taillight Assembly для Z 440 SNO PRO (S2002ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT-MFG ASSY (inc. 2-13) art. 7997-026
По запросу
2
COVER,SEAT-W/GRAPHIC (inc. 3) art. 1706-921
По запросу
3
Pad, Tunnel art. 0617-390
По запросу
4
Staple, Seat Cover art. 0623-092
По запросу
5
Foam, Seat Cushion art. 0716-863
По запросу
6
Insert, Foam art. 0617-286
По запросу
7
Wire, Seat art. 1606-150
По запросу
8
Wire, Seat art. 0606-057
По запросу
9
Seat-Base art. 1606-701
По запросу
10
Block, Foam art. 0617-291
По запросу
11
Hold-Down, Seat art. 2706-040
По запросу
12
Клепка art. 8061-508
По запросу
13
TAPE, FOAM - 5FT ROLL art. 0706-707
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Зажим Arctic Cat art. 1623-984
По запросу
17
Taillight w/Socket - Assembly art. 0609-419
По запросу
18
Лампочка Arctic Cat art. 0109-460
от 221 ₽
19
Gasket, Taillight Lens art. 0609-092
По запросу
20
Стекло заднего фонаря art. 0609-090
По запросу
21
Screw, Retaining art. 0609-093
По запросу
22
Washer art. 8050-222
По запросу
23
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
1718
SEAT-MFG ASSY (inc. 2-13) art. 7997-026
По запросу
