модель 2002 года
- Модель ZL600
- Код модели ZL 600 EFI SS (S2002ZLDSEUSB)

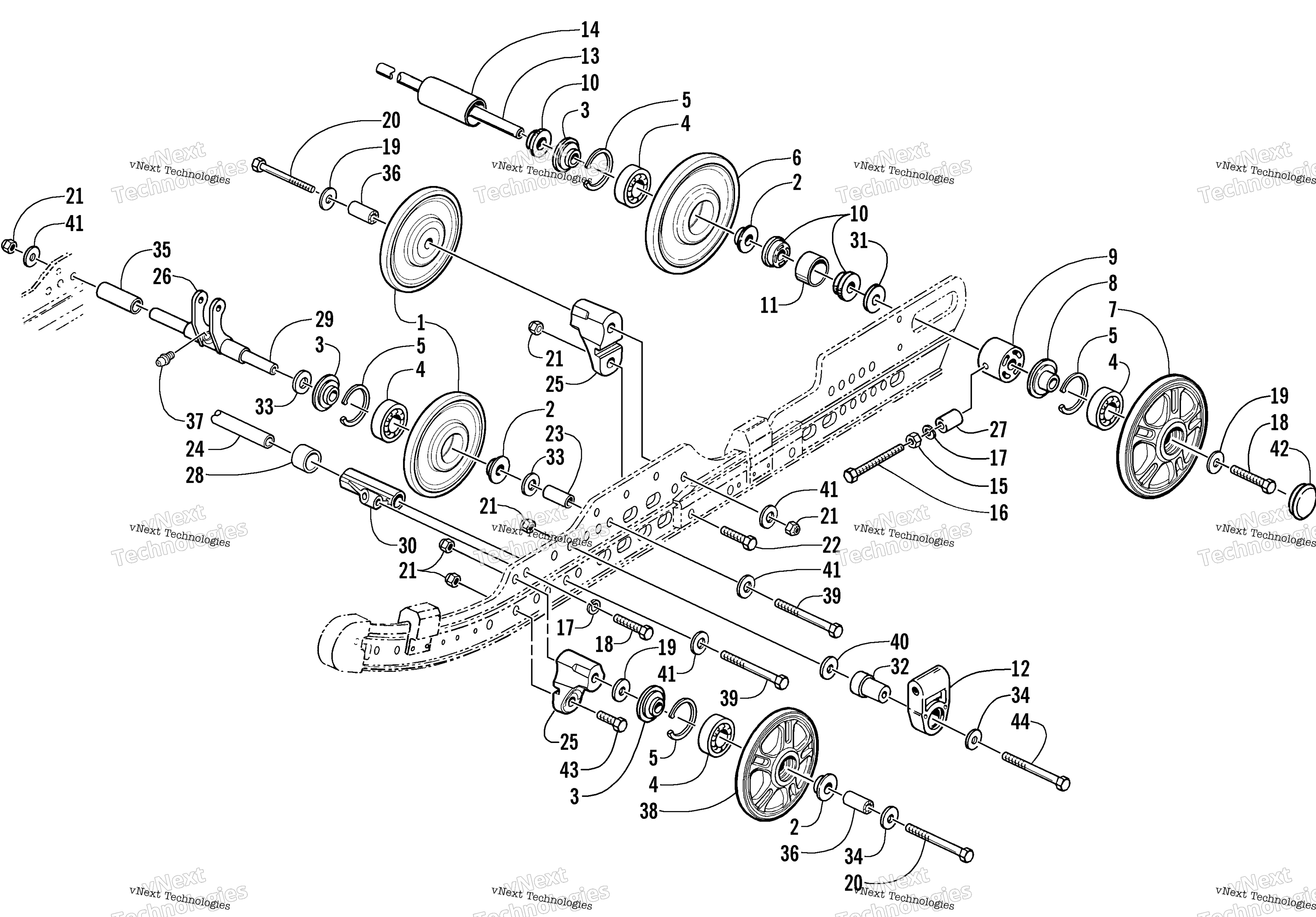

Схема Idler колесо узла для ZL 600 EFI SS (S2002ZLDSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
2
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
7
Ролик art. 1604-694
По запросу
8
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
9
Bushing, Adjuster art. 0604-936
По запросу
10
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
11
Spacer, Rear Wheel art. 0604-937
По запросу
12
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
13
Axle, Rear art. 0604-208
По запросу
14
Spacer art. 1604-107
По запросу
15
Гайка Arctic Cat art. 8042-486
от 263 ₽
16
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
17
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
18
Screw, Cap art. 8012-223
По запросу
19
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
20
Screw, Cap art. 8002-233
По запросу
21
Гайка art. 8040-486
По запросу
22
Screw, Cap art. 8002-226
По запросу
23
Spacer art. 1604-213
По запросу
24
Axle, Steel art. 1604-658
По запросу
25
Block, Mounting - Idler Wheel - Right art. 1604-434
По запросу
25
Block, Mounting - Idler Wheel - Left art. 1604-435
По запросу
26
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
27
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
28
Spacer, Front Arm Shock art. 1604-504
По запросу
29
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
30
Support, Front Arm art. 1604-503
По запросу
31
Шайба Arctic Cat art. 0623-220
от 420 ₽
32
Block, Slide art. 0604-912
По запросу
33
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
34
Washer art. 8050-282
По запросу
35
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
36
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
37
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
38
Ролик гусеницы серебристый 143х20 мм Arctic Cat art. 1604-693
от 6 794 ₽
OEM
Ролик гусеницы серебристый 143х20 мм Arctic Cat
art. 1604-693
6 794 ₽
Требуется 2 шт.
Подписаться
39
Screw, Cap art. 0623-907
По запросу
40
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
41
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
42
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
43
Болт art. 8002-224
По запросу
44
Screw, Cap art. 8002-229
По запросу
