модель 2002 года
- Модель ZL600
- Код модели ZL 600 EFI SS (S2002ZLDSEUSB)

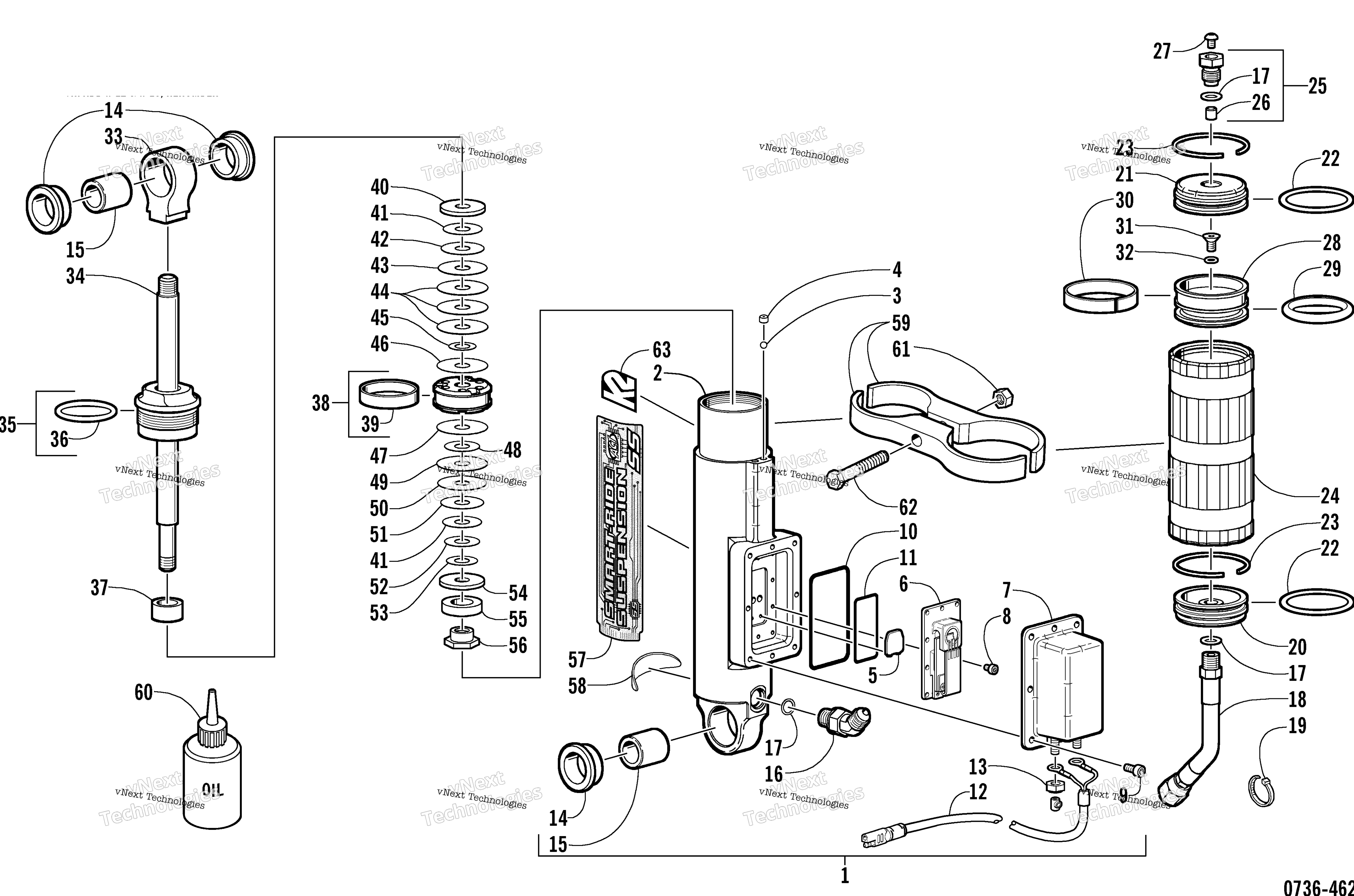

Схема задней части Suspension Rear Arm Shock Absorber для ZL 600 EFI SS (S2002ZLDSEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Shock - Assembly (inc. 2-11) art. 1604-645
По запросу
2
Body, Shock art. 1604-666
По запросу
3
Ball, Port Plug art. 1604-653
По запросу
4
Plug, Port art. 1604-652
По запросу
5
Valve, Back Flow art. 1604-622
По запросу
6
Holder, Bender - Assembly art. 0704-604
По запросу
7
Cover/Harness Assembly art. 1604-760
По запросу
8
Screw, Machine art. 0623-860
По запросу
9
Screw, Cap art. 0623-864
По запросу
10
O-Ring, Cover art. 1604-654
По запросу
11
O-Ring art. 1604-625
По запросу
12
Elbow, Flare Tube - 45° (inc. one No. 13) art. 1604-761
По запросу
13
O-Ring art. 1604-284
По запросу
14
Hose, Reservoir (inc. one No. 13) art. 1604-729
По запросу
15
CLAMP, SHOCK/RESERVOIR - FORMED art. 2604-085
По запросу
16
END CAP,RESERVOIR-1/8-27 NPT art. 1604-728
По запросу
17
End Cap, Reservoir Body art. 0603-989
По запросу
18
O-Ring art. 0603-968
По запросу
19
Retainer, End Cap art. 0603-985
По запросу
20
Body, Reservoir art. 1603-315
По запросу
21
Valve, Pressure (inc. one No. 13 and 22) art. 0704-383
По запросу
23
Screw, Valve art. 0624-433
По запросу
24
Piston, Reservoir art. 0603-986
По запросу
25
O-Ring art. 0603-987
По запросу
26
Strap, Piston - Teflon art. 0603-988
По запросу
27
Screw, Machine art. 0623-697
По запросу
28
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
29
Eyelet, Shock art. 1604-763
По запросу
30
Rod, Shock art. 1604-660
По запросу
31
End Cap, Shock (inc. 32) art. 0704-382
По запросу
32
O-Ring art. 1604-271
По запросу
33
SPACER, SHAFT (.530 ID X .75 OD X .375) art. 1604-364
По запросу
34
Piston Assembly (inc. 35) art. 1604-640
По запросу
35
Strap, Piston - Teflon art. 1604-643
По запросу
36
Washer, Top Out art. 1604-272
По запросу
37
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
38
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
39
VALVE,SHOCK-1.250 DIA X .015 art. 2603-127
По запросу
40
VALVE,SHOCK-1.300 DIA X .015 art. 2603-137
По запросу
41
VALVE,SHOCK- .700 DIA X .008 art. 2603-044
По запросу
42
VALVE,SHOCK-1.300 DIA X .008 art. 2603-134
По запросу
43
Valve, Shock 1.300 x 0.012 in. art. 2606-136
По запросу
44
Valve, Shock 0.900 x 0.006 in. art. 2606-062
По запросу
45
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
46
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
47
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
48
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
49
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
50
Washer, Backup art. 0624-523
По запросу
51
Magnet art. 1604-632
По запросу
52
Nut, Lock art. 0624-522
По запросу
53
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
54
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
55
Decal, "Smart-Ride Suspension" - Shock art. 4611-199
По запросу
56
Decal, Warning art. 3611-007
По запросу
57
Clamp, Hose art. 0624-529
По запросу
58
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
704
Shock, Rear Arm - Assembly - "SS" art. 0704-869
По запросу
