модель 2002 года
- Модель ZR500
- Код модели ZR 500 CC (BLACK) (S2002ZRCLEUSB)

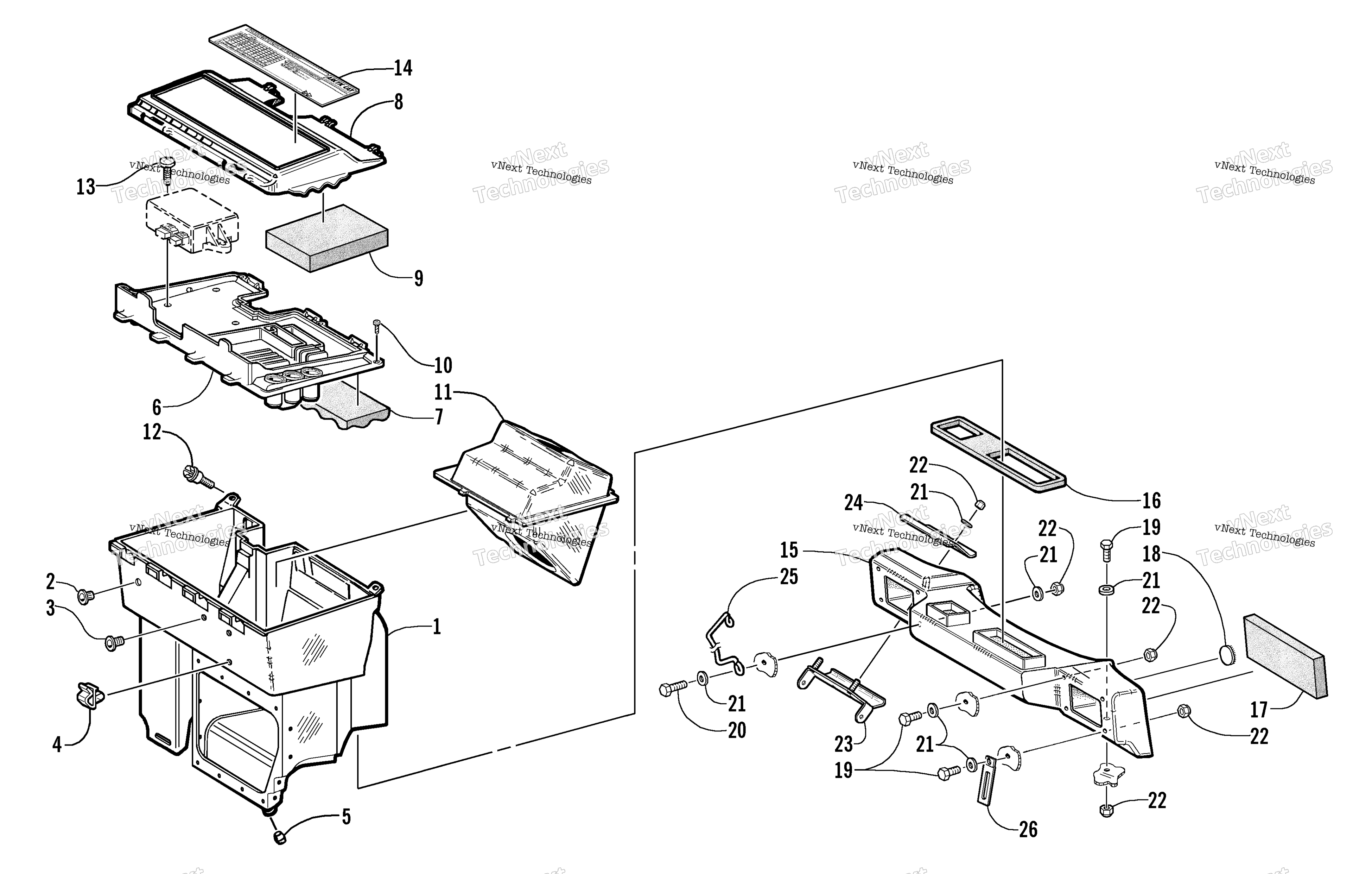

Схема Воздушный Silencer узла для ZR 500 CC (BLACK) (S2002ZRCLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-531
По запросу
2
Insert, Threaded art. 0623-627
По запросу
3
Insert art. 0623-529
По запросу
4
Clamp, Push-Mount art. 0623-403
По запросу
5
Bumper, Air Silencer art. 1606-038
По запросу
6
Cover, Air Silencer art. 1670-197
По запросу
7
Foam, Cover - Air Silencer art. 0617-393
По запросу
8
Cover, Tool Tray art. 1670-049
По запросу
9
Foam, Tool Tray art. 0617-411
По запросу
10
Screw, Self-Tapping art. 0623-882
По запросу
11
Resonator, Q-Wave art. 0670-879
По запросу
12
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
13
Screw, Self-Tapping art. 0623-057
По запросу
14
Decal, Jet Chart art. 4611-420
По запросу
15
Plenum, Air Silencer art. 1670-327
По запросу
16
Seal, Plenum/Air Silencer art. 0617-245
По запросу
17
Foam, Plenum - Intake art. 0617-270
По запросу
18
Disc, Velcro art. 0623-078
По запросу
19
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
20
Screw, Cap art. 8002-042
По запросу
21
Washer art. 8050-222
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Plate, Adjustable art. 1706-899
По запросу
24
Plate, Backing art. 1706-900
По запросу
25
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
