модель 2002 года
- Модель ZR500
- Код модели ZR 500 CC (BLACK) (S2002ZRCLEUSB)

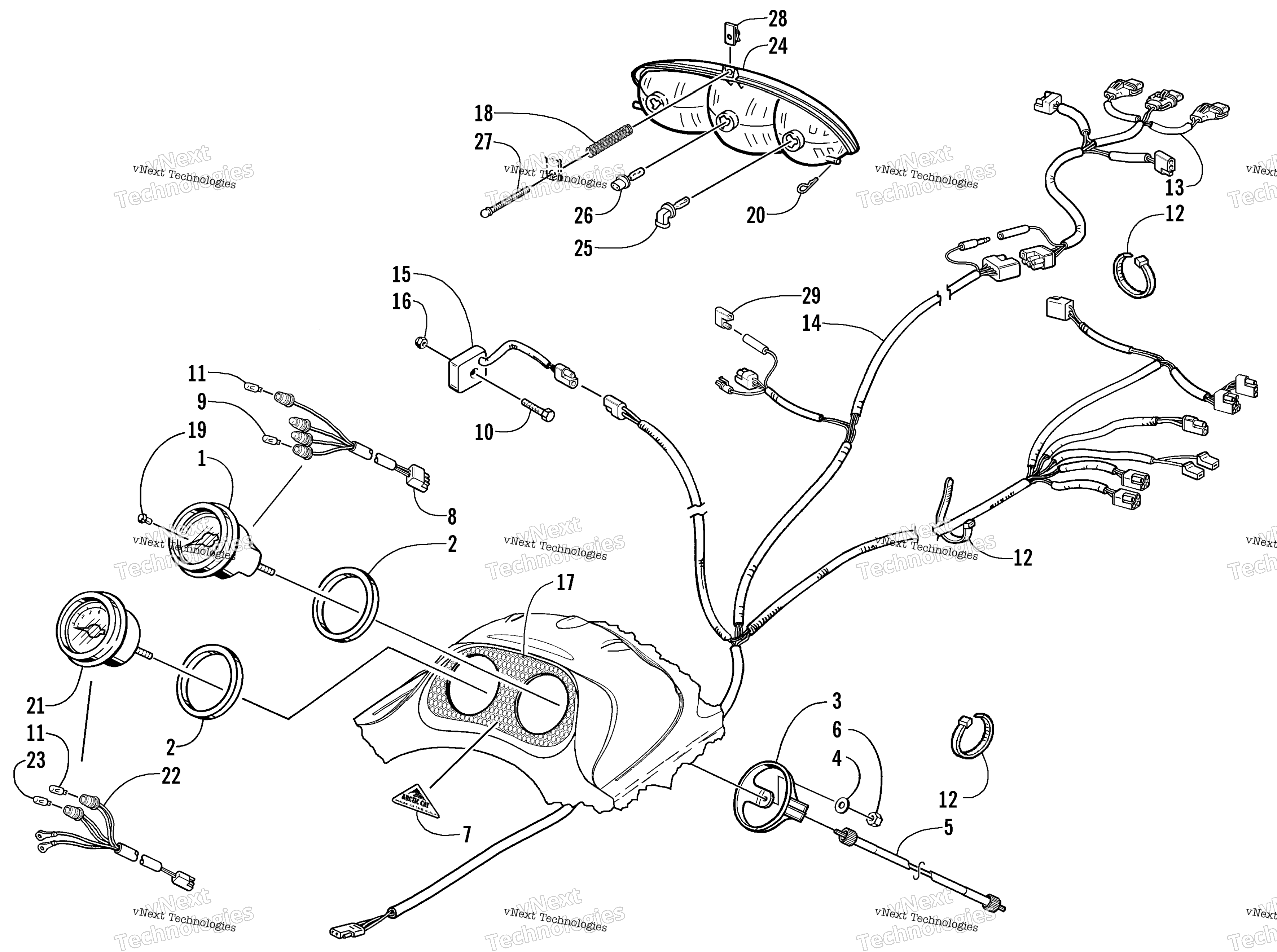

Схема headlight, Instruments, и Wiring Assemblies для ZR 500 CC (BLACK) (S2002ZRCLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Спидометр Arctic Cat art. 0620-239
от 30 900 ₽
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 8-9, 19, and one No. 11) art. 0620-238
По запросу
2
Прокладка Arctic Cat art. 0620-135
от 578 ₽
3
Держатель спидометра Arctic Cat art. 0620-134
По запросу
4
Washer art. 8050-212
По запросу
5
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
6
Nut art. 0623-038
от 110 ₽
7
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
8
Harness, Bulb - Speedometer (inc. 9 and one No. 11) art. 0620-151
По запросу
9
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
10
Screw, Cap art. 8002-044
По запросу
11
Bulb art. 0230-020
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Harness, Hood art. 0686-699
По запросу
14
Harness, Main art. 0686-748
По запросу
15
Regulator, Voltage art. 0630-001
По запросу
16
Nut, Lock art. 8041-366
По запросу
17
Decal, Instrument - Hood art. 4611-467
По запросу
18
Spring, Adjuster art. 0623-466
По запросу
19
Knob, Tripmeter art. 0620-073
По запросу
20
Clip, Hairpin art. 0623-847
По запросу
21
Tachometer (inc. 22-23 and one No. 11) art. 0620-253
По запросу
22
Harness, Tachometer (inc. 23 and one No. 11) art. 0620-254
По запросу
23
Bulb, Instrument art. 0620-256
По запросу
24
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
25
Лампа art. 0609-251
По запросу
26
Лампа фары Arctic Cat art. 0609-252
По запросу
27
Screw, Thumb art. 0623-467
По запросу
28
U-Nut art. 0623-757
По запросу
29
Diode, Sensor - Light art. 0630-152
По запросу
