модель 2002 года
- Модель ZR500
- Код модели ZR 500 LE (S2002ZRCCAERG)

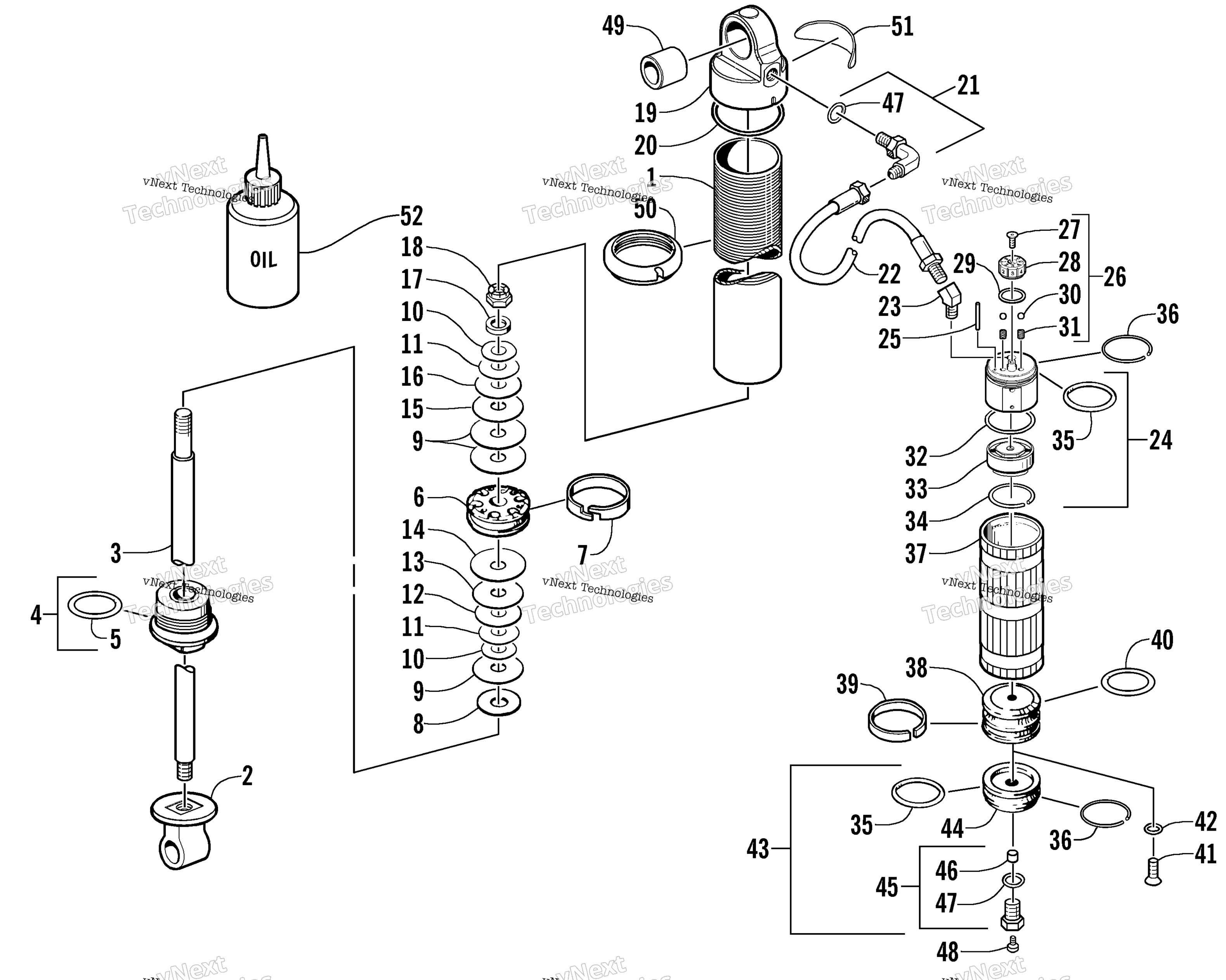

Схема задней части Suspension Front Arm Shock Absorber для ZR 500 LE (S2002ZRCCAERG)
Схема
Детали
Номер
Наименование детали
Цена
1
O-Ring, Valve art. 1603-318
По запросу
2
Eyelet, Shock art. 1604-796
По запросу
3
Rod, Shock art. 1603-319
По запросу
4
Endcap Assembly (inc. 5) art. 0704-386
По запросу
5
O-Ring art. 1604-271
По запросу
6
PISTON, 0.059 ORIFICE art. 0603-952
По запросу
7
STRAP, PISTON - TEFLON art. 1604-274
По запросу
8
Washer, Top Out art. 1604-272
По запросу
9
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
10
Valve, 0.800 x 0.010 in. art. 1603-055
По запросу
11
Valve, 0.900 x 0.010 in. art. 1603-065
По запросу
12
VALVE,SHOCK-1.000 DIA X .012 art. 2603-076
По запросу
13
Valve, 1.100 x 0.012 in. art. 1603-096
По запросу
14
VALVE,SHOCK-1.300 DIA X .012 art. 2603-136
По запросу
15
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
16
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
17
Washer, Backup art. 1604-273
По запросу
18
Nut, Lock art. 0623-696
По запросу
19
END CAP, SHOCK - W/LUGS art. 1604-294
По запросу
20
O-Ring art. 1604-280
По запросу
21
ELBOW,90 DEG-7/16-20X7/16 W/FLARE (inc. one No. 47) art. 1604-533
По запросу
22
Hose, Reservoir/Shock art. 1604-532
По запросу
23
Elbow, Flare Tube - 45° art. 1604-534
По запросу
24
END CAP,RESERVOIR-1/8-27 NPT (inc. 25-34 and one No. 35) art. 1604-728
По запросу
25
Pin, Indicator Knob art. 1603-406
По запросу
26
Knob, Adjuster - Assembly (inc. 27-31) art. 1703-001
По запросу
27
Screw, Machine art. 0603-977
По запросу
28
Knob, Adjuster art. 0603-976
По запросу
29
O-Ring art. 0603-975
По запросу
30
Ball, Detent art. 0603-974
По запросу
31
Spring art. 0603-973
По запросу
32
O-Ring art. 0603-970
По запросу
33
Relief, Oil - 2-Port Assembly art. 0703-542
По запросу
34
Retainer art. 0603-984
По запросу
35
O-Ring art. 0603-968
По запросу
36
Retainer, End Cap art. 0603-985
По запросу
37
Body, Reservoir art. 1603-315
По запросу
38
Piston, Reservoir art. 0603-986
По запросу
39
Strap, Piston - Teflon art. 0603-988
По запросу
40
O-Ring art. 0603-987
По запросу
41
Screw, Machine art. 0623-697
По запросу
42
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
43
End Cap, Reservoir - Assembly (inc. one No. 35 and 44-47) art. 0703-540
По запросу
44
End Cap, Reservoir Body art. 0603-989
По запросу
45
Valve, Pressure (inc. 46 and one No. 47) art. 0704-383
По запросу
47
O-Ring art. 1604-284
По запросу
48
Screw, Valve art. 0624-433
По запросу
49
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
50
Nut, Adjuster art. 0603-960
По запросу
51
Decal, Warning art. 3611-007
По запросу
52
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
704
SHOCK,FRT ARM-IMP. EXTR-W/REMOTE art. 1704-265
По запросу
