модель 2002 года
- Модель ZR500
- Код модели ZR 500 LE (S2002ZRCCAERG)

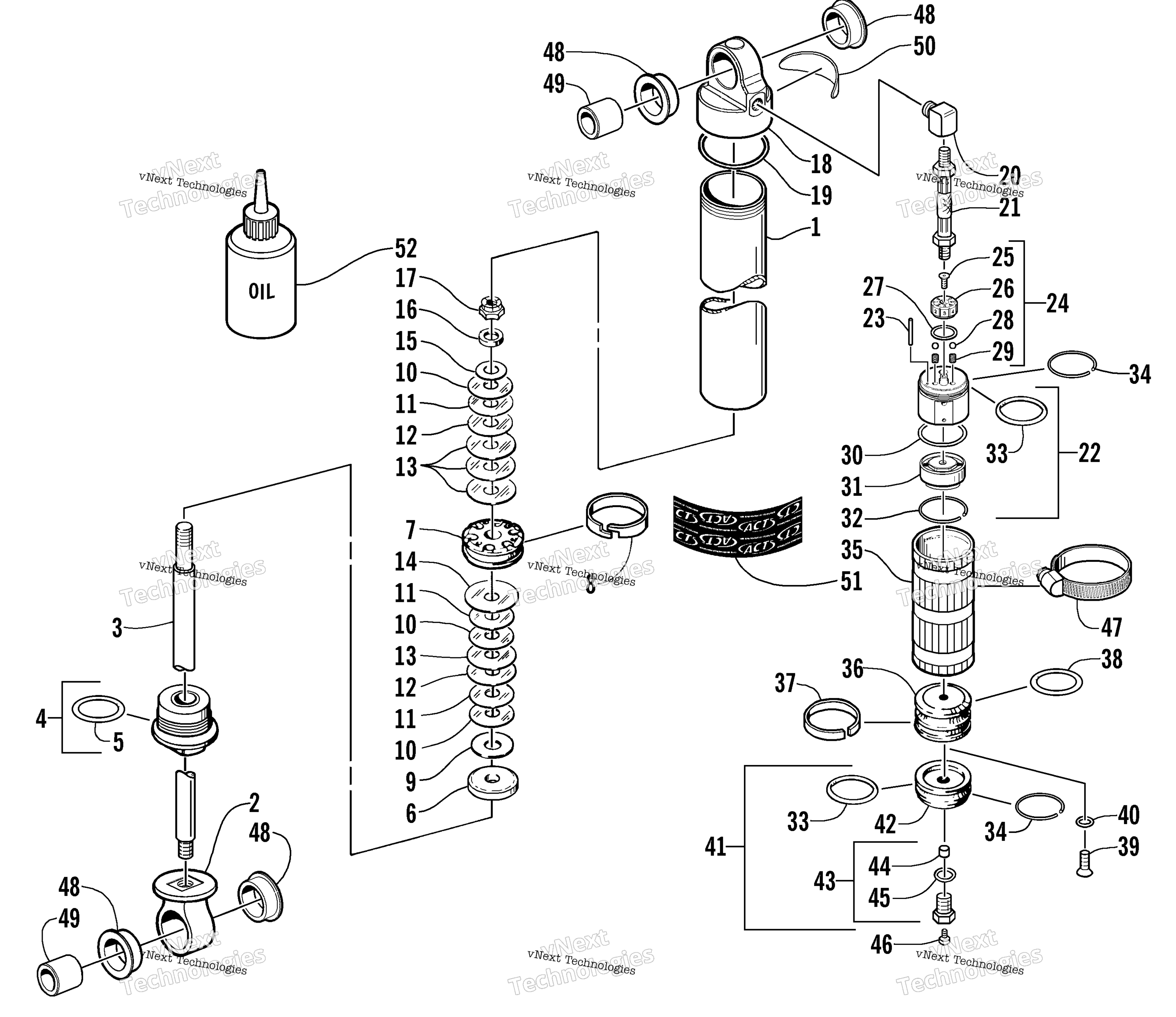

Схема задней части Suspension Rear Arm Shock Absorber для ZR 500 LE (S2002ZRCCAERG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber - Rear Arm art. 0704-512
По запросу
1
Body, Shock art. 1604-544
По запросу
2
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
3
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
4
End Cap, Shock (inc. 5) art. 0704-382
По запросу
5
O-Ring art. 1604-271
По запросу
6
Spacer, Shaft art. 1604-511
По запросу
7
Piston, 0.041 in. - Orifice art. 1603-273
По запросу
8
STRAP, PISTON - TEFLON art. 1604-274
По запросу
9
Washer, Top Out art. 1604-272
По запросу
10
Valve, 0.900 x 0.010 in. art. 1603-065
По запросу
11
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
12
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
13
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
14
Valve, 1.300 x 0.006 in. art. 1603-132
По запросу
15
Valve, 0.800 x 0.010 in. art. 1603-055
По запросу
16
Washer, Backup art. 1604-273
По запросу
17
Nut, Lock art. 0623-696
По запросу
18
END CAP,SHOCK-CLICKER art. 1603-959
По запросу
19
O-Ring art. 1604-280
По запросу
20
Fitting, Elbow art. 0603-964
По запросу
21
Hose, Reservoir/Shock art. 1603-317
По запросу
22
END CAP,RESERVOIR-1/8-27 NPT (inc. one No. 23-32 and one No. 33) art. 1604-728
По запросу
23
Pin, Indicator Knob art. 1603-406
По запросу
24
Knob, Adjuster - Assembly (inc. 25-29) art. 1703-001
По запросу
25
Screw, Machine art. 0603-977
По запросу
26
Knob, Adjuster art. 0603-976
По запросу
27
O-Ring art. 0603-975
По запросу
28
Ball, Detent art. 0603-974
По запросу
29
Spring art. 0603-973
По запросу
30
O-Ring art. 0603-970
По запросу
31
Relief, Oil - 2-Port Assembly art. 0703-542
По запросу
32
Retainer art. 0603-984
По запросу
33
O-Ring art. 0603-968
По запросу
34
Retainer, End Cap art. 0603-985
По запросу
35
Body, Reservoir art. 1603-315
По запросу
36
Piston, Reservoir art. 0603-986
По запросу
37
Strap, Piston - Teflon art. 0603-988
По запросу
38
O-Ring art. 0603-987
По запросу
39
Screw, Machine art. 0623-697
По запросу
40
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
41
End Cap, Reservoir - Assembly (inc. one No. 33 and 42-45) art. 0703-540
По запросу
42
End Cap, Reservoir Body art. 0603-989
По запросу
43
Valve, Pressure (inc. 44-45) art. 0704-383
По запросу
45
O-Ring art. 1604-284
По запросу
46
Screw, Valve art. 0624-433
По запросу
47
CLAMP,RESEVOIR-60-80MM (59-82MM) art. 1603-316
По запросу
48
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
49
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
50
Decal, Warning art. 3611-007
По запросу
51
Decal, "ACT" - Shock art. 4611-332
По запросу
52
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
