модель 2002 года
- Модель ZR600
- Код модели ZR 600 (S2002ZRDCAUSG)

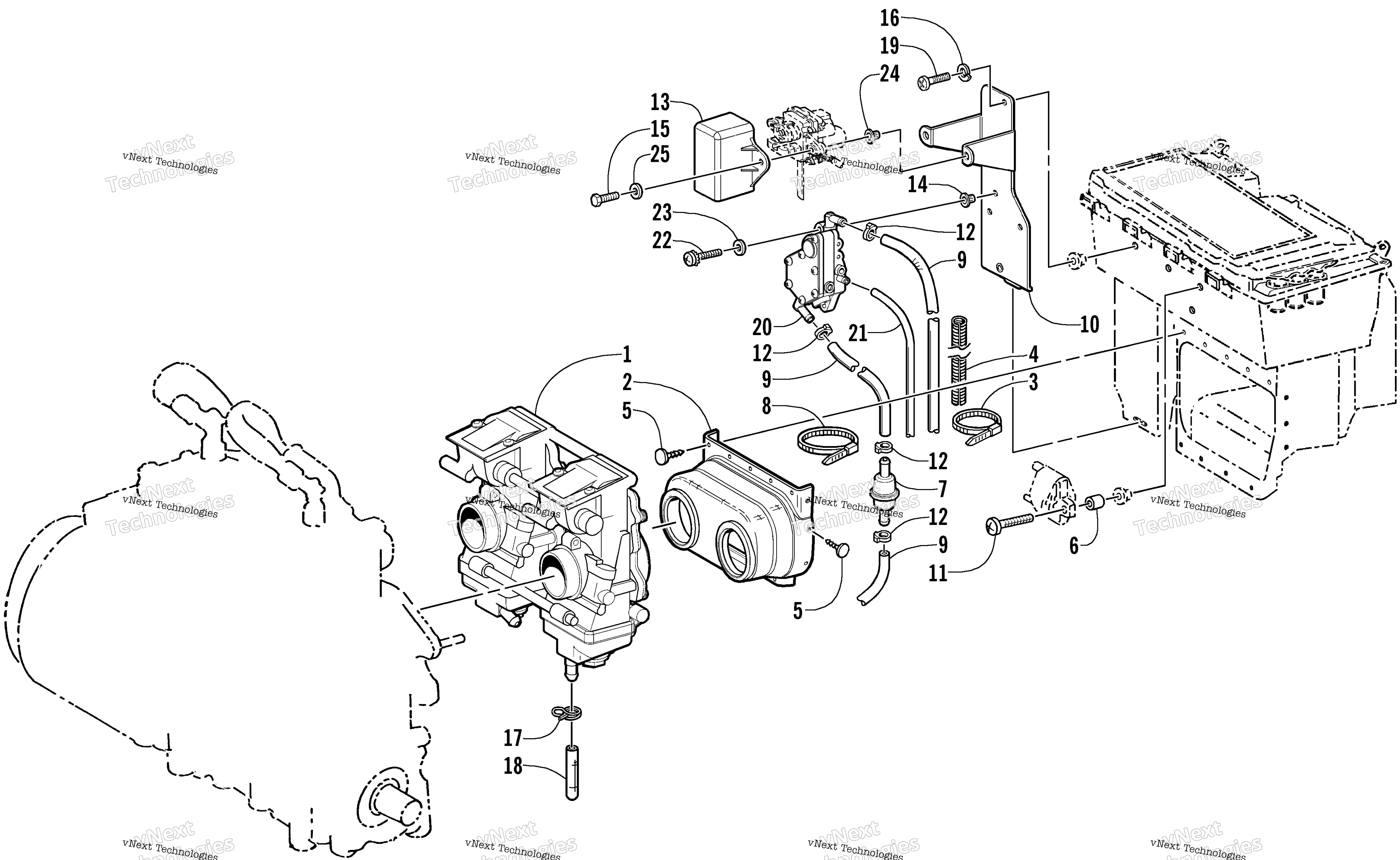

Схема карбюратора And Fuel Pump Assembly для ZR 600 (S2002ZRDCAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor, TM38-B328 art. 1670-203
По запросу
2
BOOT, AIR SILENCER art. 1670-375
По запросу
3
Tie, Cable - 4 in. art. 0123-811
По запросу
4
Conduit, Flexible art. 0716-546
По запросу
5
Clip, Retaining art. 0623-165
По запросу
6
Spacer art. 0107-630
По запросу
7
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
8
Зажим Arctic Cat art. 0123-788
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
Plate, Mounting (inc. 14 and 24) art. 0770-488
По запросу
11
Screw, Machine art. 0623-835
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
Cover, Servomotor art. 2606-129
По запросу
14
Insert art. 0623-779
По запросу
15
Screw, Cap art. 8002-044
По запросу
16
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
17
Clamp, Hose art. 0623-652
По запросу
18
Hose, Drain - 1.5 in. art. 0610-442
По запросу
19
Screw, Machine art. 8007-577
По запросу
20
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
21
Hose, Impulse - 25’ art. 0610-007
По запросу
22
Screw, Machine - w/External Tooth Lock Washer art. 0623-888
По запросу
23
Washer art. 0623-594
По запросу
24
Insert art. 0623-582
По запросу
25
Washer art. 8050-212
По запросу
