модель 2002 года
- Модель ZR600
- Код модели ZR 600 (S2002ZRDCAUSG)

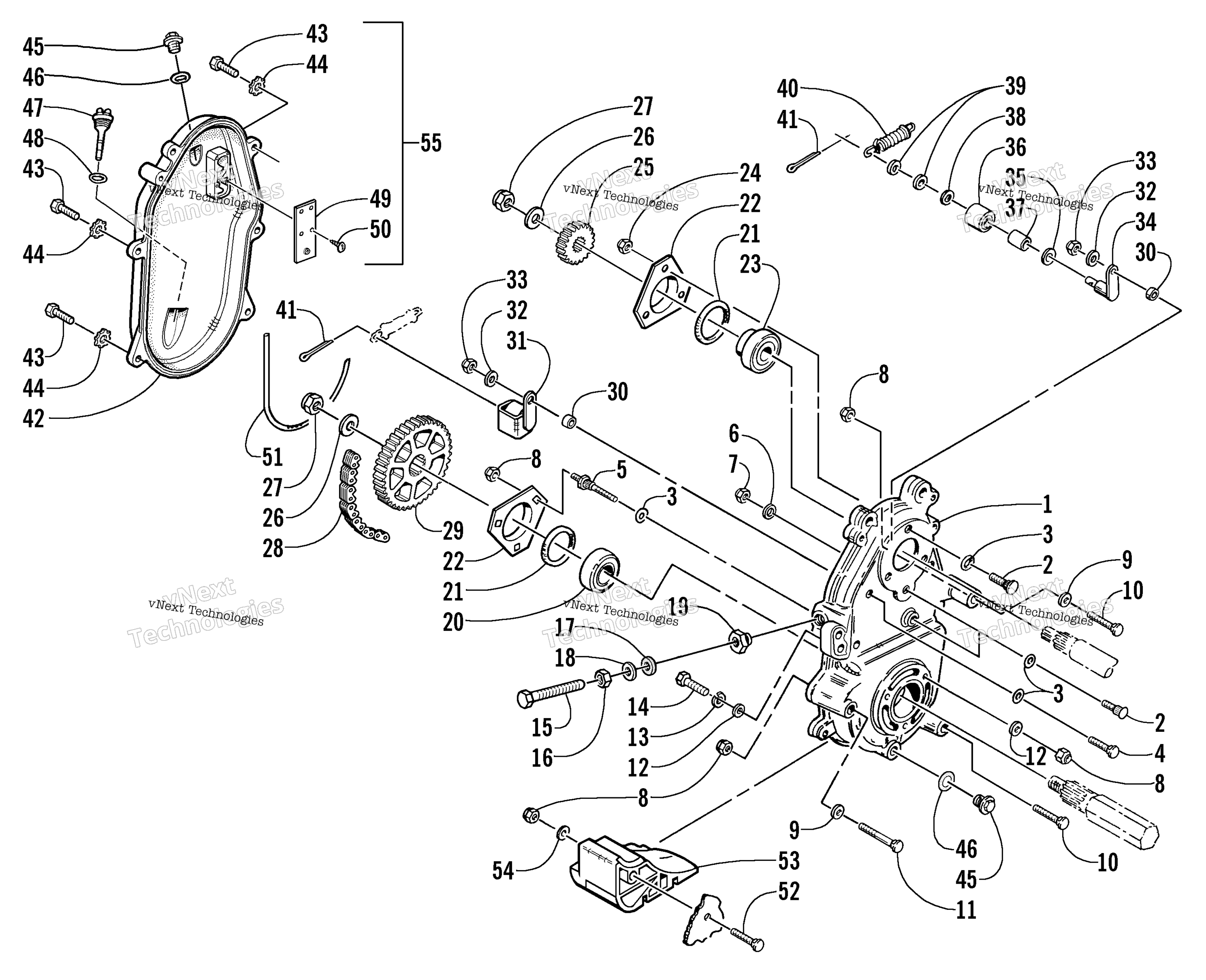

Схема привод / Dropcase узла для ZR 600 (S2002ZRDCAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase, W/Studs-PTD (inc. 2-7) art. 0702-417
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
Шайба Arctic Cat art. 0623-094
от 110 ₽
7
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
8
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Screw, Cap art. 8011-139
По запросу
11
Bolt, Carriage art. 8011-143
По запросу
12
Шайба Arctic Cat art. 8050-247
По запросу
13
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
14
SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y art. 8002-135
По запросу
15
Screw, Cap art. 1602-101
По запросу
16
Гайка Arctic Cat art. 0123-150
от 116 ₽
17
Seal art. 2623-057
По запросу
18
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
19
Адаптер натяжителя цепи art. 0602-876
По запросу
20
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
21
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
22
Пластина Arctic Cat art. 0602-198
По запросу
23
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
24
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
25
Шестерня КПП, 20 зубьев Arctic Cat art. 0602-456
от 6 731 ₽
25
Шестерня КПП 19 зубьев Arctic Cat art. 0602-444
По запросу
26
Washer, Spring art. 0623-231
По запросу
27
Гайка Arctic Cat art. 0623-465
от 987 ₽
28
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
29
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
29
Шестерня КПП 40 зубьев Arctic Cat art. 0602-453
от 10 406 ₽
30
Bushing art. 0602-369
По запросу
31
ADJUSTER,CHAIN-MANUAL (BIG BUSHING) art. 0702-324
По запросу
32
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
33
Гайка Arctic Cat art. 0623-122
от 221 ₽
34
Arm, Tightener art. 0702-115
По запросу
35
Washer art. 0623-283
По запросу
36
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
37
Подшипник Arctic Cat art. 0602-383
По запросу
38
Washer art. 0623-284
По запросу
39
Washer art. 8050-212
По запросу
40
Spring Assembly art. 0702-130
По запросу
41
Pin, Cotter art. 0123-082
По запросу
43
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
44
Шайба Arctic Cat art. 8053-242
По запросу
45
Plug, Drain art. 0623-293
По запросу
46
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
47
Stick, Oil Level art. 0602-462
По запросу
48
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
49
COVER, OIL VENT art. 1602-152
По запросу
50
Screw, Self-Tapping art. 0623-081
По запросу
51
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
52
Bolt, Ribbed art. 8011-137
По запросу
53
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
54
Шайба Arctic Cat art. 8050-242
По запросу
7996
COVER,DROPCASE-ASSY-PTD BLK (inc. 42, 49-50, and one No. 45-46) Not Illustrated art. 0702-489
По запросу
