модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI (BLACK) (S2003F7FEFUSB)

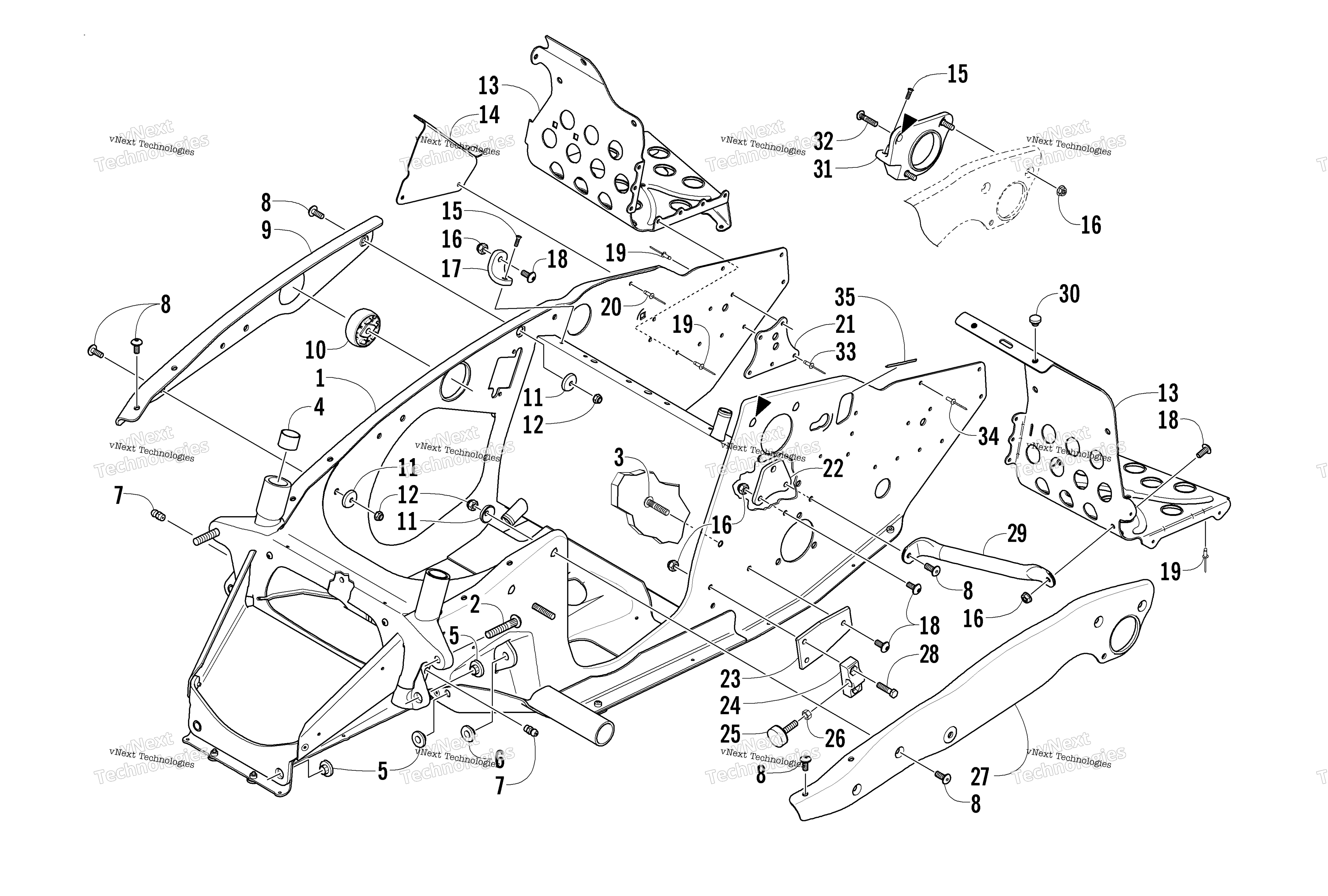

Схема передней части Frame And Footrest Assembly для FIRECAT 700 EFI (BLACK) (S2003F7FEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT END, REPLACEMENT KIT 03 F-MODEL (inc. 2-7) art. 0707-917
По запросу
2
Bolt, Carriage - Ribbed art. 1623-019
По запросу
3
Bolt, Carriage art. 1623-020
По запросу
4
Bearing art. 0675-161
По запросу
5
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
6
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Screw, Machine art. 8017-580
По запросу
9
Brace, Side Plate art. 2606-888
По запросу
10
Mount, Engine art. 0608-364
По запросу
11
Washer, Cup art. 0623-943
По запросу
12
Nut, Lock art. 8041-366
По запросу
13
Footrest - Left art. 2606-959
По запросу
13
Footrest - Right art. 2606-958
По запросу
14
Guard, Hose art. 2606-906
По запросу
15
Screw art. 1623-115
По запросу
16
Nut, Lock art. 1623-066
По запросу
17
Support, Side Plate art. 2606-908
По запросу
18
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
19
Rivet art. 0623-282
По запросу
20
Заклепка Arctic Cat art. 8060-706
от 116 ₽
21
Plate, Backing art. 2706-151
По запросу
22
Plate, Backing art. 0607-725
По запросу
23
Plate, Mounting - Torque Bumper - Engine art. 2606-939
По запросу
24
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
25
Bumper, Torque art. 0608-396
По запросу
26
Гайка Arctic Cat art. 8042-486
от 263 ₽
27
Brace, Side Plate art. 2606-885
По запросу
28
Screw, Cap art. 8002-042
По запросу
29
Tube, Belt Guard art. 2706-216
По запросу
30
Bumper, Air Silencer art. 1606-038
По запросу
31
Bracket, Bearing Support (inc. 32) art. 0708-415
По запросу
32
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
33
Rivet art. 0623-341
По запросу
34
Rivet art. 1623-130
По запросу
35
Trim art. 0706-371
По запросу
