модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI (BLACK) (S2003F7FEFUSB)

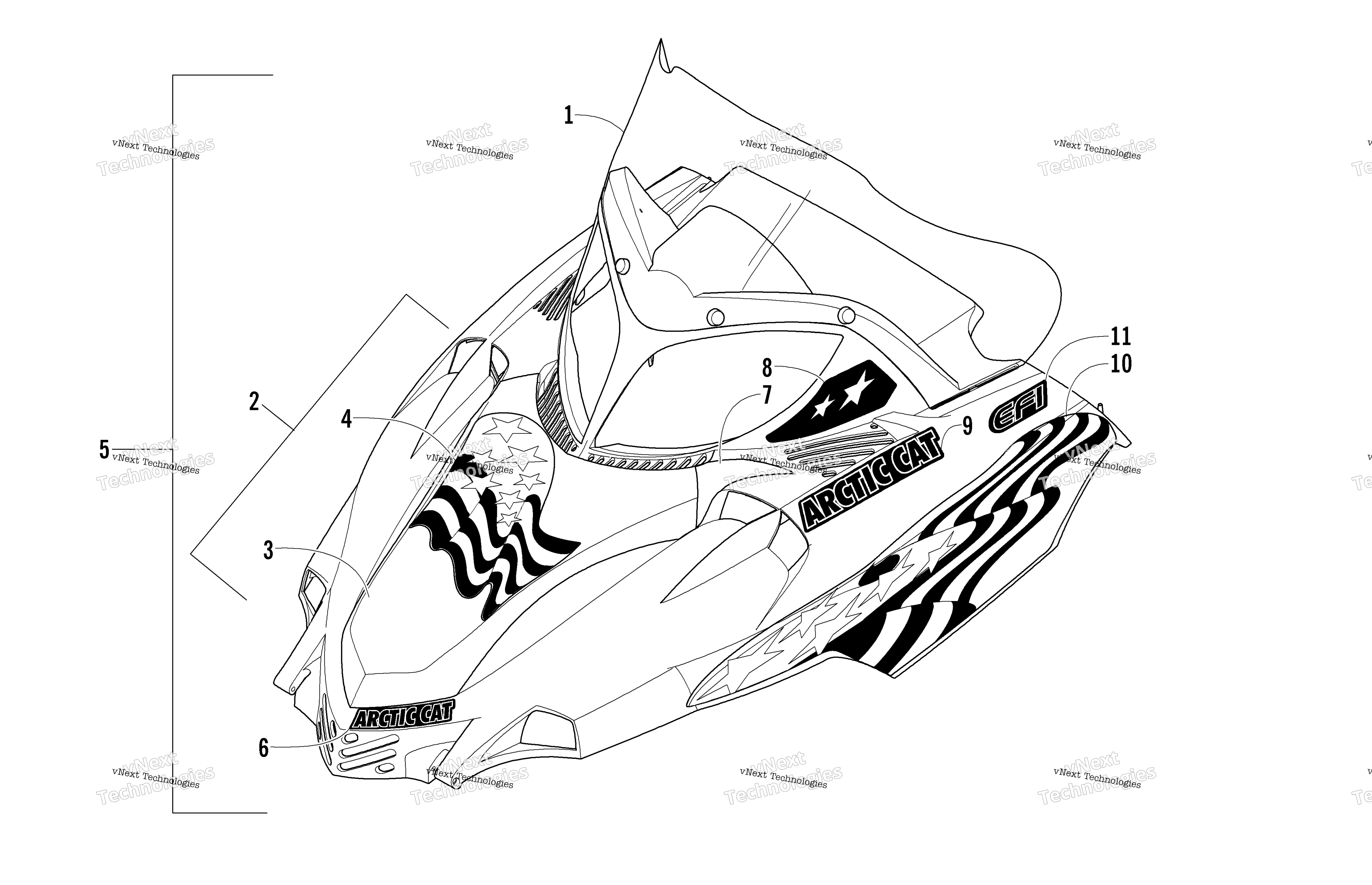

Схема Hood и Windshield узла для FIRECAT 700 EFI (BLACK) (S2003F7FEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Windshield Chrome art. 2606-834
По запросу
2
Cover, Hood (Blue) (inc. 3-4) art. 1718-299
По запросу
3
Cover, Hood - w/o Decals - Blue (Blue) art. 2706-041
По запросу
4
Decal, Cover art. 5611-073
По запросу
5
Hood w/Decals (Green) (inc. 6-10) art. 1718-262
По запросу
5
Hood w/Decals (Black) (inc. 6-10) (Black) art. 1718-263
По запросу
5
Hood w/Decals (Red) (inc. 6-10) (Red) art. 1718-264
По запросу
5
Hood w/Decals (Green) (inc. 6-11) (700 EFI Green) art. 1718-339
По запросу
5
Hood w/Decals (Black) (inc. 6-11) (700 EFI Black) art. 1718-340
По запросу
5
Hood w/Decals (Red) (inc. 6-11) (700 EFI Red/International) art. 1718-341
По запросу
6
Decal, "Arctic Cat" - Hood - Lower (Red/International) art. 5611-067
По запросу
6
Decal, "Arctic Cat" - Hood - Lower art. 5611-066
По запросу
6
Decal, "Arctic Cat" - Hood - Lower (Black) art. 5611-065
По запросу
7
Decal, Hood - Vent - Left art. 5611-075
По запросу
7
Decal, Hood - Vent - Right art. 5611-074
По запросу
8
Decal, Hood - Upper Left (Red/International) art. 5611-093
По запросу
8
Decal, Hood - Upper Right (Red/International) art. 5611-092
По запросу
8
Decal, Hood - Upper Left (Black) art. 5611-089
По запросу
8
Decal, Hood - Upper Right (Black) art. 5611-088
По запросу
8
Decal, Hood - Upper Left art. 5611-091
По запросу
8
Decal, Hood - Upper Right art. 5611-090
По запросу
9
Decal, "Arctic Cat" - Hood - Upper art. 5611-069
По запросу
9
Decal, "Arctic Cat" - Hood - Upper (Black) art. 5611-068
По запросу
9
Decal, "Arctic Cat" - Hood - Upper (Red/International) art. 5611-070
По запросу
10
Decal, Hood - Lower Left (Red/International) art. 5611-081
По запросу
10
Decal, Hood - Lower Right (Red/International) art. 5611-080
По запросу
10
Decal, Hood - Lower Left (Black) art. 5611-077
По запросу
10
Decal, Hood - Lower Right (Black) art. 5611-076
По запросу
10
Decal, Hood - Lower Left art. 5611-079
По запросу
10
Decal, Hood - Lower Right art. 5611-078
По запросу
11
Decal, "EFI" (700 EFI Red/International) art. 5611-050
По запросу
11
Decal, "EFI" (700 EFI Black) art. 5611-048
По запросу
11
Decal, "EFI" (700 EFI Green) art. 5611-100
По запросу
