модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI (RED) (S2003F7FEFUSR)

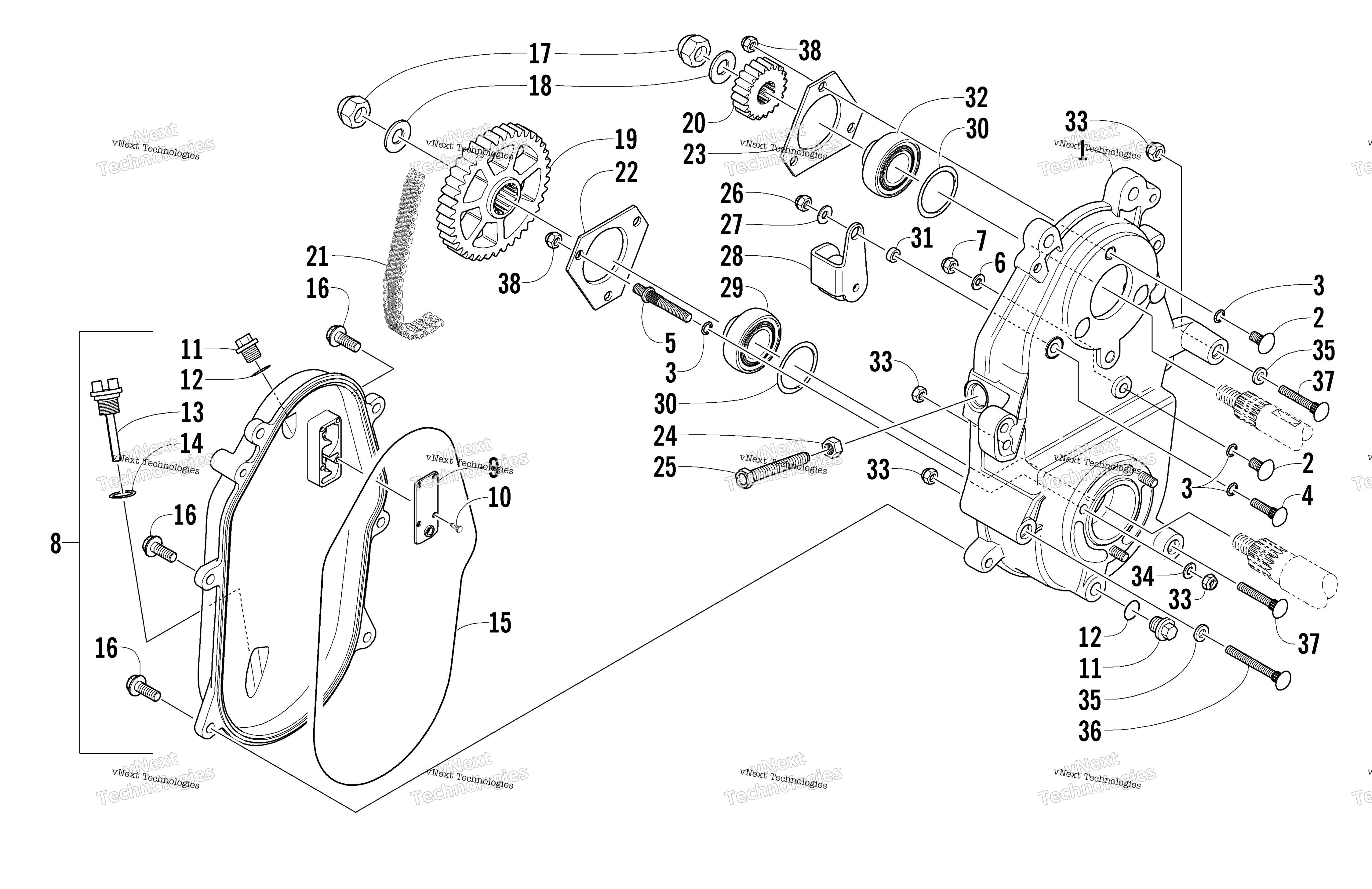

Схема привод / Dropcase узла для FIRECAT 700 EFI (RED) (S2003F7FEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase w/Studs (inc. 2-7) art. 0702-490
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
Шайба Arctic Cat art. 0623-094
от 110 ₽
7
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
8
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 9-10 and one No. 11-12) art. 7996-258
По запросу
9
COVER, OIL VENT art. 1602-152
По запросу
10
Screw, Self-Tapping art. 0623-081
По запросу
11
Plug, Drain art. 0623-293
По запросу
12
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
13
Stick, Oil Level art. 0602-462
По запросу
14
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
15
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
16
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
17
Гайка Arctic Cat art. 0623-465
от 987 ₽
18
Washer, Spring art. 0623-231
По запросу
19
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
19
Sprocket - 41T art. 1602-119
По запросу
20
Sprocket - 22T art. 0602-455
По запросу
20
Шестерня КПП, 20 зубьев Arctic Cat art. 0602-456
от 6 731 ₽
21
Цепь КПП Arctic Cat art. 1602-042
По запросу
21
Цепь КПП Цепь КПП 70 звеньев, 13 рядов Arctic Cat art. 1602-041
По запросу
22
Plate, Flange art. 0602-932
По запросу
23
Пластина Arctic Cat art. 0602-198
По запросу
24
Гайка Arctic Cat art. 0123-150
от 116 ₽
25
Screw, Chain Roller art. 0602-638
По запросу
26
Гайка Arctic Cat art. 0623-122
от 221 ₽
27
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
28
Arm, Tightener - Assembly art. 0702-397
По запросу
29
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
30
Кольцо резиновое Arctic Cat art. 0602-801
от 263 ₽
31
Bushing art. 0602-369
По запросу
32
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
33
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
34
Шайба Arctic Cat art. 8050-247
По запросу
35
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
36
Bolt, Carriage art. 1623-121
По запросу
37
Screw, Cap art. 8011-139
По запросу
38
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
