модель 2003 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI (BLACK-RED 144) (S2003MCDE4USB)

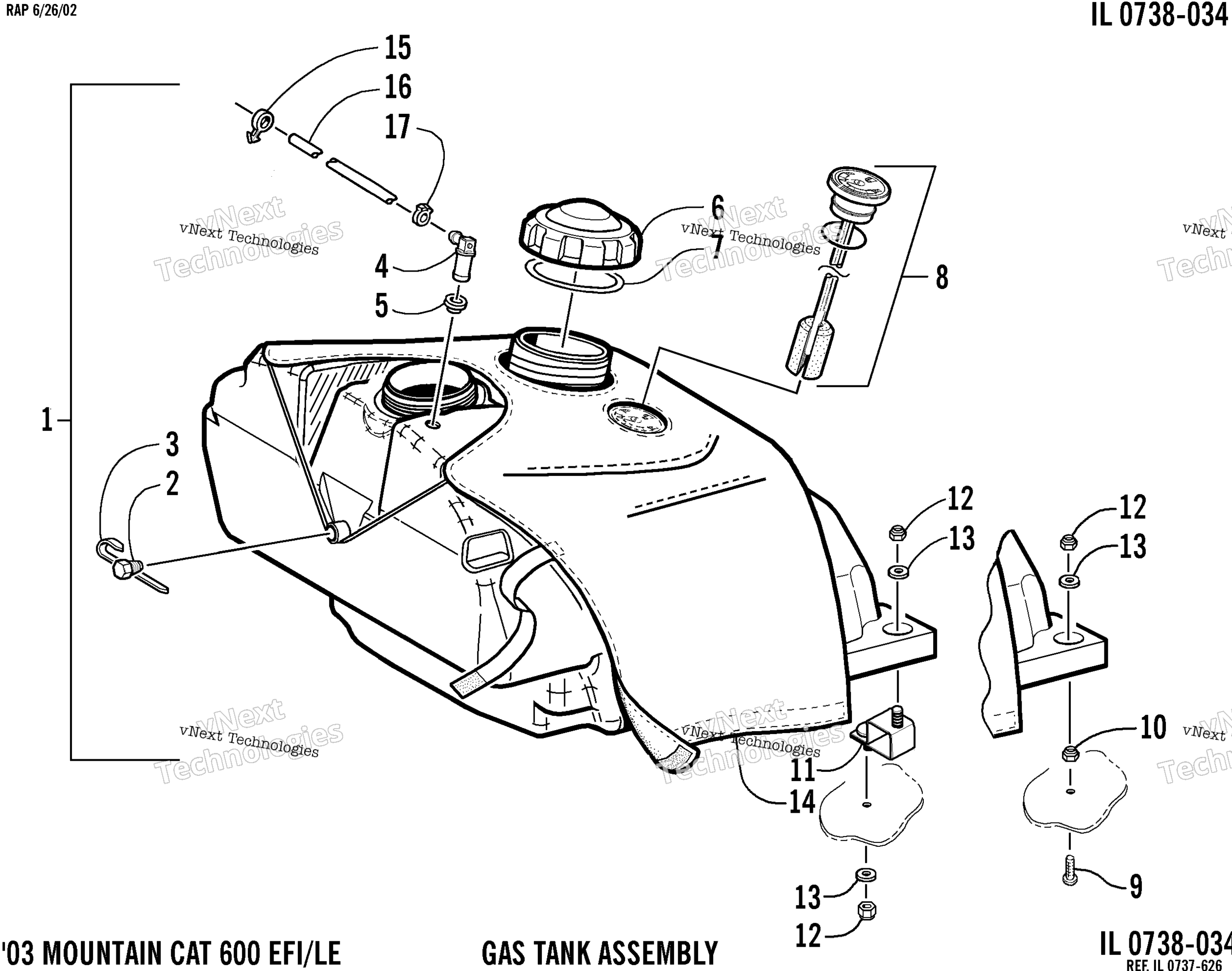

Схема узла топливного бака для MOUNTAIN CAT 600 EFI (BLACK-RED 144) (S2003MCDE4USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-10) art. 0770-613
По запросу
2
Plug, Gas Tank art. 0670-243
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
Fitting, Oil Tank art. 1670-494
По запросу
5
Grommet art. 1670-325
По запросу
6
Крышка бензобака art. 0470-541
По запросу
7
Gasket, Gas Tank Cap art. 1670-228
По запросу
8
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
9
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
10
Nut art. 1623-077
По запросу
11
Mount, Gas Tank art. 2706-251
По запросу
12
Nut, Lock art. 8041-366
По запросу
13
Washer art. 8050-222
По запросу
14
Wrap/Pad, Gas Tank art. 0705-424
По запросу
15
Clip, Routing Optional art. 0623-101
По запросу
16
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
16
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
