модель 2003 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI (BLACK-RED 144) (S2003MCDE4USB)

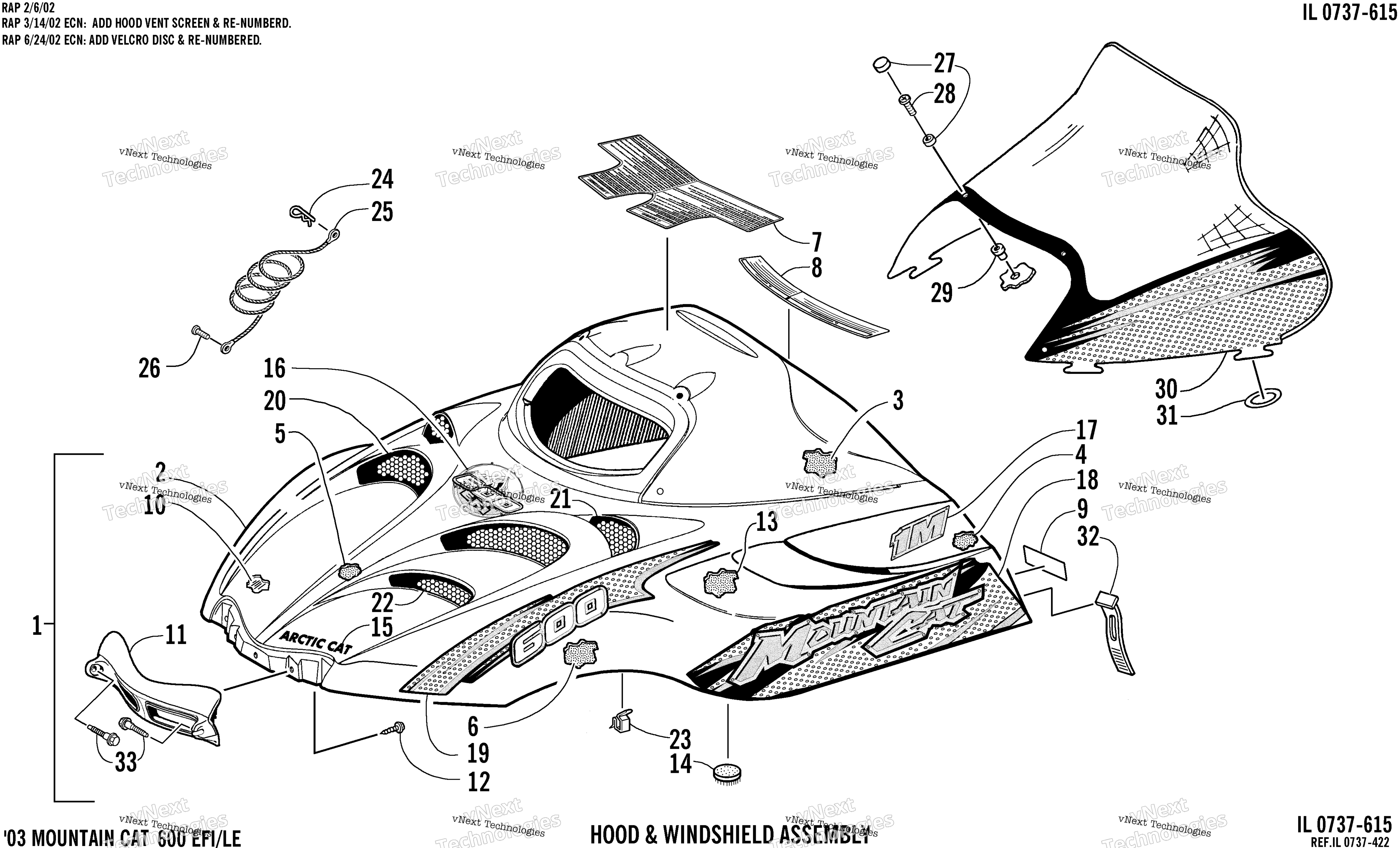

Схема Hood и Windshield узла для MOUNTAIN CAT 600 EFI (BLACK-RED 144) (S2003MCDE4USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-19) (Black-Red) art. 1718-242
По запросу
1
Hood w/Decals (inc. 2-19) art. 1718-198
По запросу
2
Hood w/o Decals (inc. 3-14) art. 1718-197
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
HINGE,HOOD-PEWTER-ROUTED (Pewter) art. 2606-757
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Foam, Vent - Hood art. 0617-426
По запросу
14
Disc, Velcro art. 0623-078
По запросу
15
Decal, "Arctic Cat" - Hood (Black-Red) art. 4611-749
По запросу
15
Decal, "Arctic Cat" - Hood art. 4611-535
По запросу
16
Decal, Hood - Crest (Black-Red) art. 4611-746
По запросу
16
Decal, Hood - Crest art. 4611-555
По запросу
17
Decal, "1M" - Hood (Black-Red) art. 4611-750
По запросу
17
Decal, "1M" - Hood art. 4611-737
По запросу
18
Decal, Hood - Lower Right art. 4611-536
По запросу
18
Decal, Hood - Lower Left art. 4611-537
По запросу
18
Decal, Hood - Lower Right (Black-Red) art. 4611-738
По запросу
18
Decal, Hood - Lower Left (Black-Red) art. 4611-739
По запросу
19
Decal, Hood - Upper Left (Black-Red) art. 4611-741
По запросу
19
Decal, Hood - Upper Right (Black-Red) art. 4611-740
По запросу
19
Decal, Hood - Upper Left art. 4611-631
По запросу
19
Decal, Hood - Upper Right art. 4611-630
По запросу
20
Screen, Vent - Hood - Right - Silver (Silver) art. 2706-194
По запросу
21
Screen, Vent - Hood - Upper Left - Silver (Silver) art. 2706-195
По запросу
22
Screen, Vent - Hood - Left - Silver (Silver) art. 2606-325
По запросу
23
Clip, Cable art. 0123-394
По запросу
24
Clip, Hairpin art. 0623-805
По запросу
25
Cable, Hood art. 1606-158
По запросу
26
Screw, Self-Tapping art. 0623-057
По запросу
27
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
28
Screw, Machine art. 0623-902
По запросу
29
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
30
Windshield art. 2606-698
По запросу
30
Windshield (Black-Red) art. 2606-783
По запросу
31
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
32
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
33
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
