модель 2003 года
- Модель Touring
- Код модели 4-STROKE TOURING (S2003ACFERUSG)

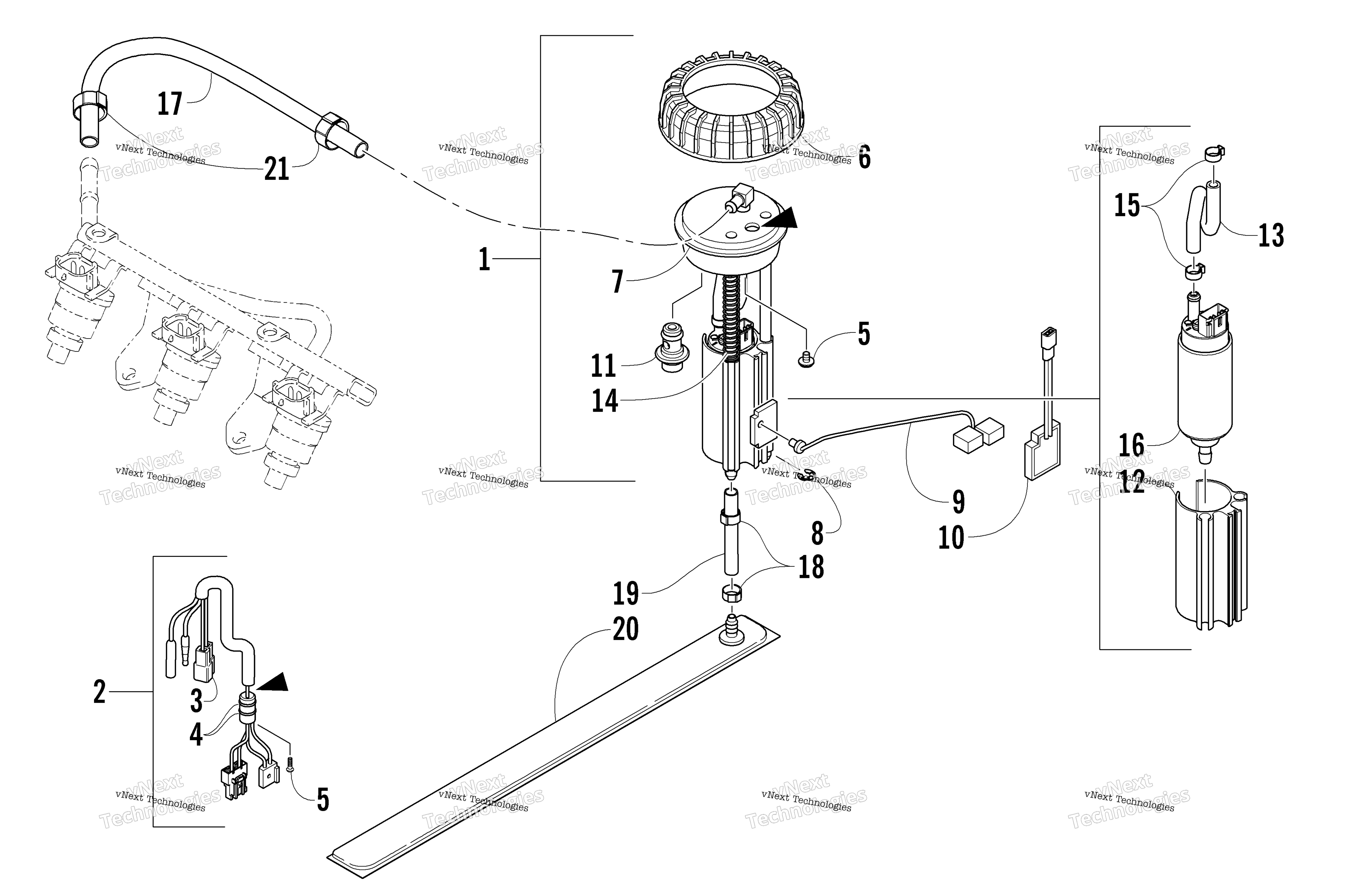

Схема топливной системы Pump Assembly для 4-STROKE TOURING (S2003ACFERUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-16) art. 1670-506
По запросу
2
Harness, Fuel Pump (inc. 3-4) art. 1670-526
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
O-Ring art. 0670-381
По запросу
5
Screw, Machine - Harness art. 1670-412
По запросу
6
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
7
Seal, Fuel Pump Housing art. 1670-118
По запросу
8
Ring, Retaining art. 1670-244
По запросу
9
Arm, Float art. 0670-460
По запросу
10
Element, Fuel Sensor art. 1670-408
По запросу
11
Regulator, Fuel art. 1670-414
По запросу
12
Housing, Fuel Pump art. 1670-529
По запросу
13
Hose, Fuel Pump - Top art. 1670-521
По запросу
14
Spring, Fuel Pump Assembly art. 1670-411
По запросу
15
Clamp, Hose art. 1670-520
По запросу
16
Pump, Fuel art. 1670-531
По запросу
17
Hose, Fuel - 10 ft art. 0610-075
По запросу
18
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
19
Hose - 50 ft art. 6101-009
По запросу
19
Hose - 100 ft art. 6101-001
По запросу
20
Фильтр топливный в бензобак Arctic Cat art. 1670-525
По запросу
21
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
Другие схемы модели
Топливная система Pump Assembly
