модель 2003 года
- Модель Touring
- Код модели 4-STROKE TOURING (S2003ACFERUSG)

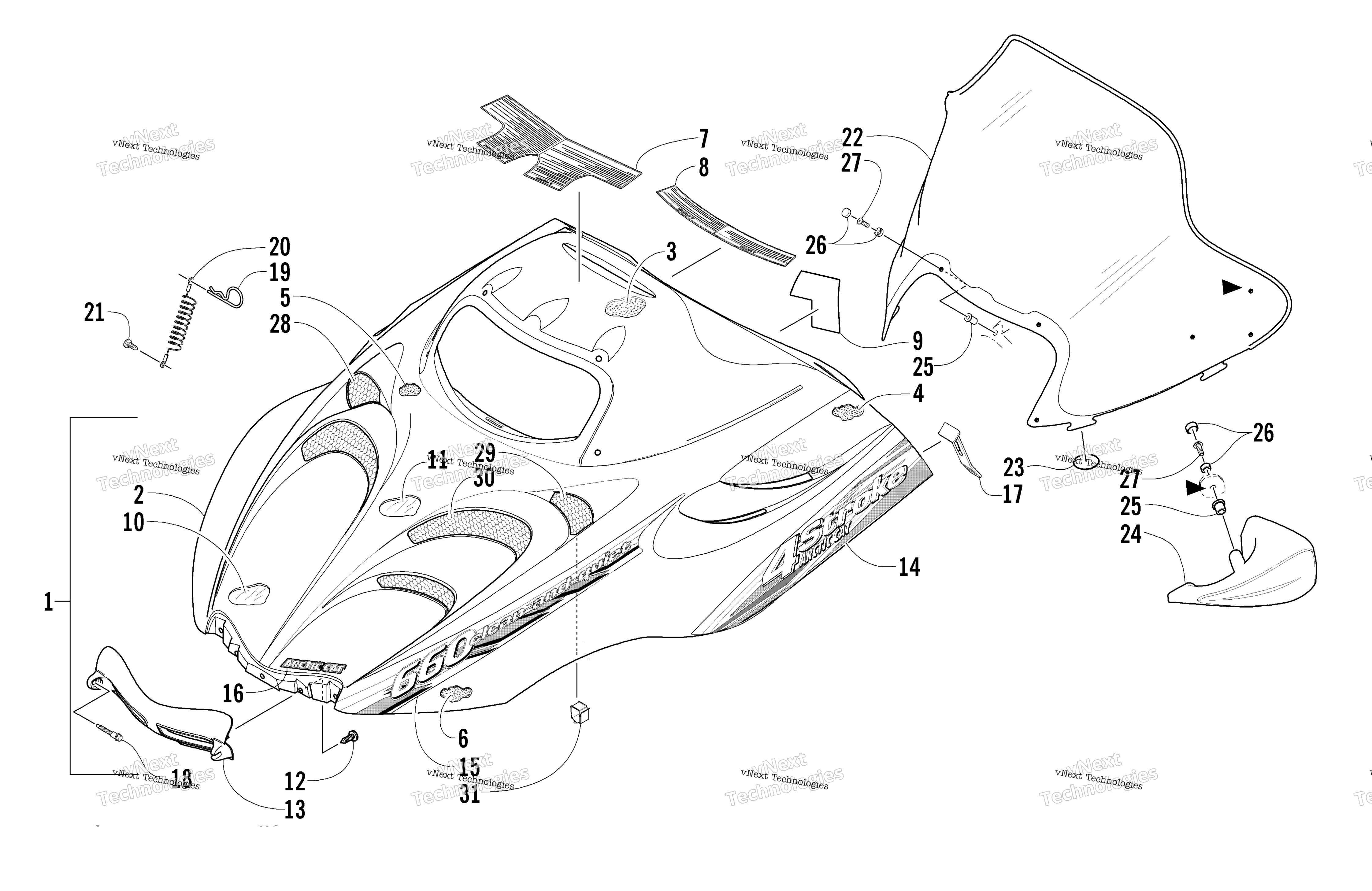

Схема Hood и Windshield узла для 4-STROKE TOURING (S2003ACFERUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Green) (inc. 2-16) art. 1718-244
По запросу
2
Hood w/o Decals (Green) (inc. 3-13) art. 1718-275
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-166
По запросу
4
Foam, Hood - Rear - Right art. 0717-140
По запросу
4
Foam, Hood - Front - Left art. 0717-141
По запросу
5
Foam, Hood - Middle art. 0717-138
По запросу
6
Foam, Hood - Front - Right art. 0717-146
По запросу
6
Foam, Hood - Rear - Left art. 0717-147
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Reverse art. 3611-580
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
11
Foil, Hood - Center art. 2606-935
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Hinge, Hood (Gray) art. 2606-454
По запросу
14
Decal, Hood - Lower Left art. 4611-793
По запросу
14
Decal, Hood - Lower Right art. 4611-792
По запросу
15
Decal, Hood - Front - Right art. 4611-795
По запросу
15
Decal, Hood - Front - Left art. 4611-794
По запросу
16
Decal, "Arctic Cat" - Hood art. 4611-799
По запросу
17
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
18
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
19
Clip, Hairpin art. 0623-805
По запросу
20
Cable, Hood art. 1606-158
По запросу
21
Screw, Self-Tapping art. 0623-057
По запросу
22
Стекло ветровое Arctic Cat art. 2606-366
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
KIT, MIRROR WS MOUNT-BLK (inc. six No. 25-27) art. 2639-477
от 3 344 ₽
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
27
Screw, Machine art. 0623-902
По запросу
28
Screen, Vent - Hood - Right - Silver (Silver) (International) art. 2706-194
По запросу
29
Screen, Vent - Hood - Upper Left - Silver (Silver) (International) art. 2706-195
По запросу
30
Screen, Vent - Hood - Left - Silver (Silver) (International) art. 2606-325
По запросу
31
Clip, Cable (International) art. 0123-394
По запросу
