модель 2003 года
- Модель ZR800
- Код модели ZR 800 EFI (BLACK) (S2003ZRHEFUSB)

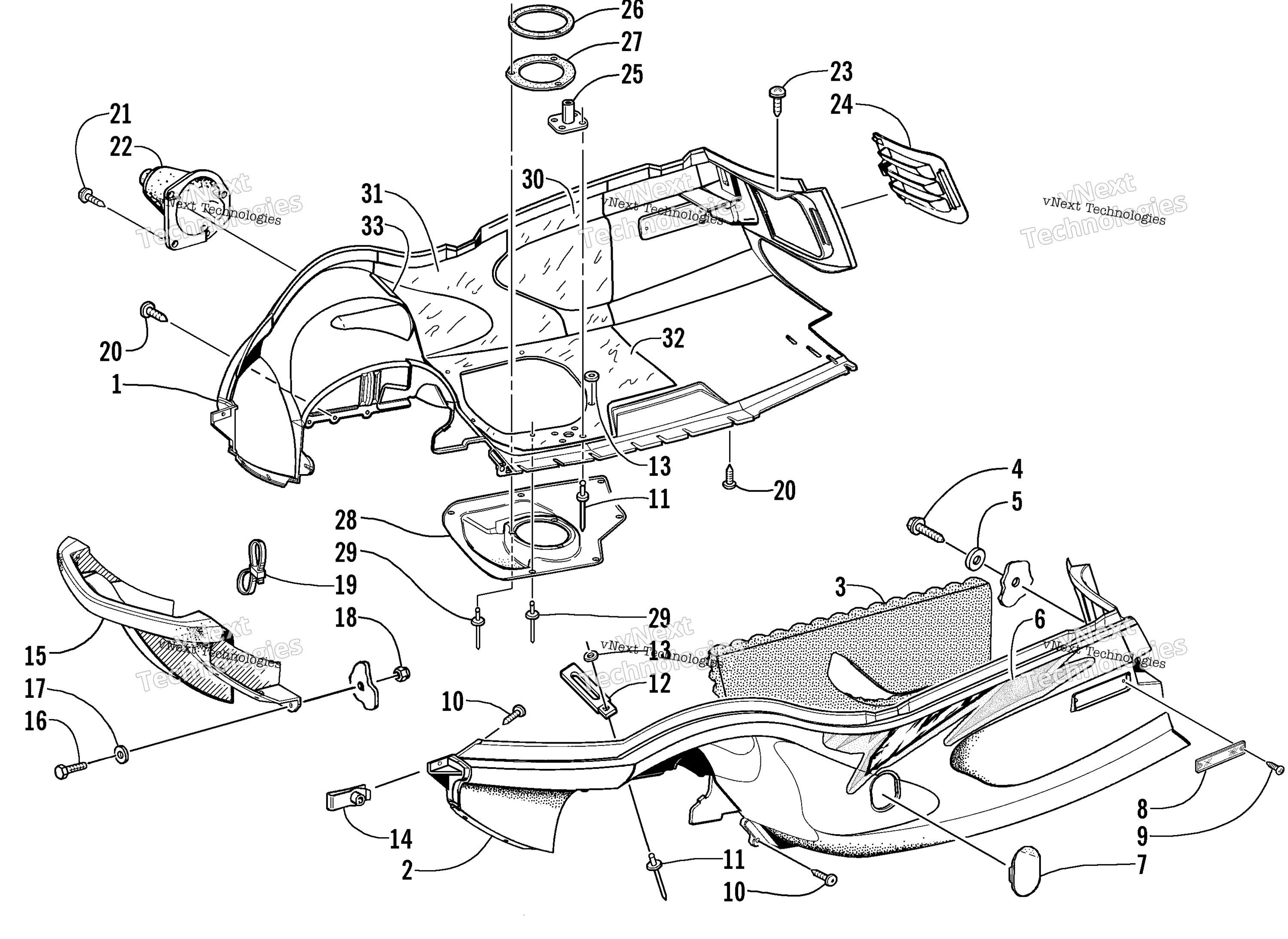

Схема Belly поддон и передний Bumper узла для ZR 800 EFI (BLACK) (S2003ZRHEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black (Black) (Black) art. 1706-198
По запросу
1
Belly Pan - Right (Green) art. 1706-298
По запросу
2
Belly Pan - Left Black (Black) (Black) art. 1706-141
По запросу
2
Belly Pan - Left (Green) art. 2706-027
По запросу
3
Foam, Belly Pan - Left art. 0617-315
По запросу
4
Screw, Self-Tapping art. 0623-647
По запросу
5
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
6
Decal, Belly Pan - Right art. 4611-672
По запросу
6
Decal, Belly Pan - Left art. 4611-673
По запросу
6
Decal, Belly Pan - Left (Black) art. 4611-677
По запросу
6
Decal, Belly Pan - Right (Black) art. 4611-676
По запросу
7
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
7
PANEL, CLUTCH ACCESS-GRN (Green) art. 2606-280
По запросу
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Клепка art. 8061-508
По запросу
12
Зажим Arctic Cat art. 1623-984
По запросу
13
Washer, Flat art. 0123-149
По запросу
14
U-Nut art. 0623-427
По запросу
15
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
16
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
17
Washer art. 8050-222
По запросу
18
Nut, Lock art. 8041-366
По запросу
19
Cable, Tie - Double Loop art. 0623-285
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Screw, Self-Tapping art. 0623-564
По запросу
22
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
22
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
23
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
24
Louver, Air-Intake - Right Black (Black) (Black) art. 1606-044
По запросу
24
Louver, Air-Intake - Left (Green) art. 2606-373
По запросу
24
Louver, Air-Intake - Right (Green) art. 2606-372
По запросу
24
Louver, Air-Intake - Left Black (Black) (Black) art. 1606-045
По запросу
25
Plate, Drain - VEV art. 0712-693
По запросу
26
PLATE,EXH-OUTLET SEAL-PTD BLK art. 0712-917
По запросу
27
Seal, Exhaust - Outlet art. 1612-372
По запросу
28
Deflector, Exhaust Black (Black) art. 1612-450
По запросу
29
Rivet art. 8060-510
По запросу
30
Foil, Protective - Upper Rear art. 2606-375
По запросу
31
Foil, Protective - Lower Front art. 2606-376
По запросу
32
Foil, Protective - Lower Rear art. 2606-374
По запросу
33
Foil, Protective - Upper Front art. 2606-387
По запросу
