модель 2003 года
- Модель ZR800
- Код модели ZR 800 EFI (BLACK) (S2003ZRHEFUSB)

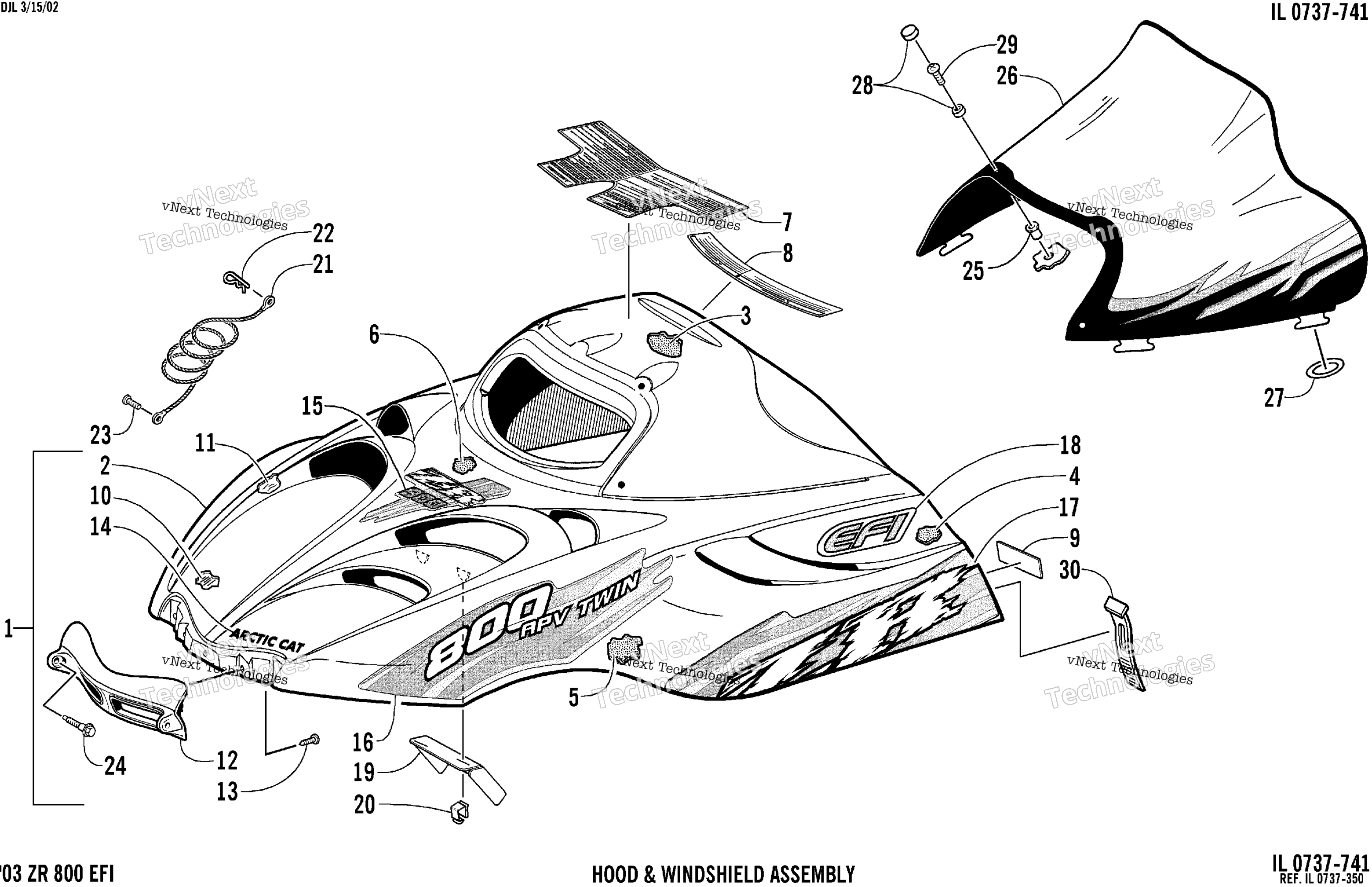

Схема Hood и Windshield узла для ZR 800 EFI (BLACK) (S2003ZRHEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-18) (Black) art. 1718-207
По запросу
1
Hood w/Decals (Green) (inc. 2-18) art. 1718-206
По запросу
2
Hood w/o Decals - Black (Black) (inc. 3-13) (Black) art. 1718-054
По запросу
2
Hood w/o Decals - 02 ZR 800 (Green) (inc. 3-13) art. 1718-031
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Front - Right art. 0617-326
По запросу
5
Foam, Hood - Front - Left art. 0617-327
По запросу
6
Foam, Hood - Middle art. 0617-328
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Foil, Hood - Upper Right art. 2606-233
По запросу
12
Накладка капота art. 1606-720
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Decal, Hood - “Arctic Cat” (Black) art. 3611-679
По запросу
14
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
15
Decal, Hood - Crest (Black) art. 4611-665
По запросу
15
Decal, Hood - Crest art. 4611-664
По запросу
16
Decal, "800" - Hood - Right art. 4611-666
По запросу
16
Decal, "800" - Hood - Left (Black) art. 4611-669
По запросу
16
Decal, "800" - Hood - Right (Black) art. 4611-668
По запросу
16
Decal, "800" - Hood - Left art. 4611-667
По запросу
17
Decal, Hood - Lower Left (Black) art. 4611-675
По запросу
17
Decal, Hood - Lower Right (Black) art. 4611-674
По запросу
17
Decal, Hood - Lower Left art. 4611-671
По запросу
17
Decal, Hood - Lower Right art. 4611-670
По запросу
18
Decal, "EF" (Black) art. 5611-113
По запросу
18
Decal, "EFI" art. 5611-114
По запросу
19
Deflector, Air art. 2606-613
По запросу
20
Clip, Cable art. 0123-394
По запросу
21
Cable, Hood art. 1606-158
По запросу
22
Clip, Hairpin art. 0623-805
По запросу
23
Screw, Self-Tapping art. 0623-057
По запросу
24
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Windshield art. 2606-810
По запросу
26
Windshield (Black) art. 2606-811
По запросу
27
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
28
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
29
Screw, Machine art. 0623-902
По запросу
30
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
