модель 2003 года
- Модель ZR800
- Код модели ZR 800 EFI SNO PRO (BLACK) (S2003ZRHEPUSB)

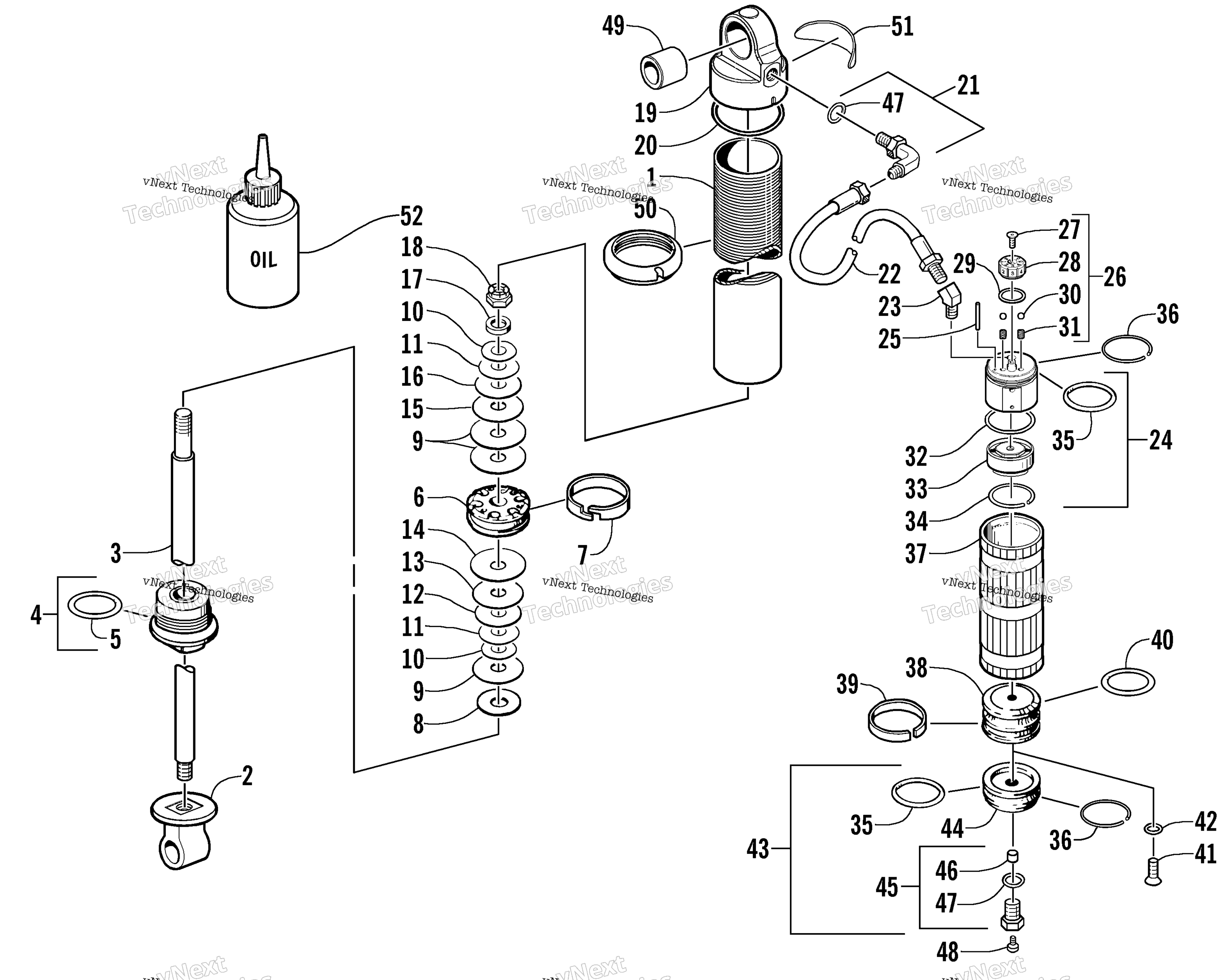

Схема задней части Suspension Front Arm Shock Absorber для ZR 800 EFI SNO PRO (BLACK) (S2003ZRHEPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
O-Ring, Valve art. 1603-318
По запросу
2
Eyelet, Shock art. 1604-796
По запросу
3
Rod, Shock art. 1603-319
По запросу
4
Endcap Assembly (inc. 5) art. 0704-386
По запросу
5
O-Ring art. 1604-271
По запросу
6
PISTON, 0.059 ORIFICE art. 0603-952
По запросу
7
STRAP, PISTON - TEFLON art. 1604-274
По запросу
8
Washer, Top Out art. 1604-272
По запросу
9
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
10
Valve, 0.800 x 0.010 in. art. 1603-055
По запросу
11
Valve, 0.900 x 0.010 in. art. 1603-065
По запросу
12
VALVE,SHOCK-1.000 DIA X .012 art. 2603-076
По запросу
13
Valve, 1.100 x 0.012 in. art. 1603-096
По запросу
14
VALVE,SHOCK-1.300 DIA X .012 art. 2603-136
По запросу
15
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
16
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
17
Washer, Backup art. 1604-273
По запросу
18
Nut, Lock art. 0623-696
По запросу
19
END CAP, SHOCK - W/LUGS art. 1604-294
По запросу
20
O-Ring art. 1604-280
По запросу
21
ELBOW,90 DEG-7/16-20X7/16 W/FLARE (inc. one No. 47) art. 1604-533
По запросу
22
Hose, Reservoir/Shock art. 1604-532
По запросу
23
Elbow, Flare Tube - 45° art. 1604-534
По запросу
24
END CAP,RESERVOIR-1/8-27 NPT (inc. 25-34 and one No. 35) art. 1604-728
По запросу
25
Pin, Indicator Knob art. 1603-406
По запросу
26
Knob, Adjuster - Assembly (inc. 27-31) art. 1703-001
По запросу
27
Screw, Machine art. 0603-977
По запросу
28
Knob, Adjuster art. 0603-976
По запросу
29
O-Ring art. 0603-975
По запросу
30
Ball, Detent art. 0603-974
По запросу
31
Spring art. 0603-973
По запросу
32
O-Ring art. 0603-970
По запросу
33
Relief, Oil - 2-Port Assembly art. 0703-542
По запросу
34
Retainer art. 0603-984
По запросу
35
O-Ring art. 0603-968
По запросу
36
Retainer, End Cap art. 0603-985
По запросу
37
Body, Reservoir art. 1603-315
По запросу
38
Piston, Reservoir art. 0603-986
По запросу
39
Strap, Piston - Teflon art. 0603-988
По запросу
40
O-Ring art. 0603-987
По запросу
41
Screw, Machine art. 0623-697
По запросу
42
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
43
End Cap, Reservoir - Assembly (inc. one No. 35 and 44-47) art. 0703-540
По запросу
44
End Cap, Reservoir Body art. 0603-989
По запросу
45
Valve, Pressure (inc. 46 and one No. 47) art. 0704-383
По запросу
47
O-Ring art. 1604-284
По запросу
48
Screw, Valve art. 0624-433
По запросу
49
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
50
Nut, Adjuster art. 0603-960
По запросу
51
Decal, Warning art. 3611-007
По запросу
52
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
704
SHOCK,FRT ARM-IMP. EXTR-W/REMOTE art. 1704-265
По запросу
