модель 2003 года
- Модель ZR800
- Код модели ZR 800 EFI SNO PRO (BLACK) (S2003ZRHEPUSB)

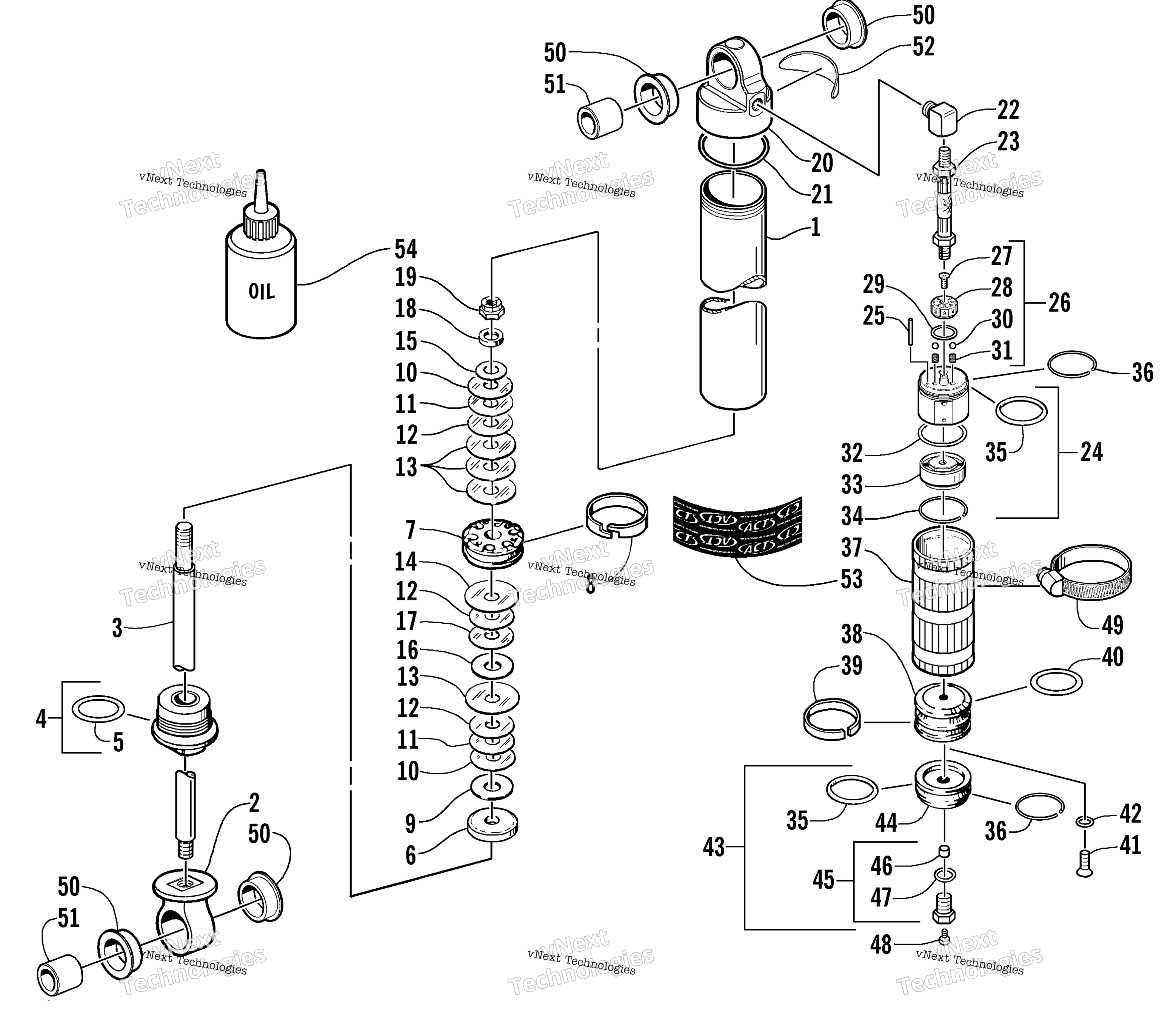

Схема задней части Suspension Rear Arm Shock Absorber для ZR 800 EFI SNO PRO (BLACK) (S2003ZRHEPUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Shock art. 2604-054
По запросу
2
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
3
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
4
End Cap, Shock (inc. 5) art. 0704-382
По запросу
5
O-Ring art. 1604-271
По запросу
6
Spacer, Shaft art. 1604-511
По запросу
7
Piston, 0.041 in. - Orifice art. 1603-273
По запросу
8
STRAP, PISTON - TEFLON art. 1604-274
По запросу
9
Washer, Top Out art. 1604-272
По запросу
10
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
11
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
12
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
13
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
14
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
15
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
16
VALVE,SHOCK- .700 DIA X .006 art. 2603-042
По запросу
17
VALVE,SHOCK- .900 DIA X .008 art. 2603-064
По запросу
18
Washer, Backup art. 1604-273
По запросу
19
Nut, Lock art. 0623-696
По запросу
20
END CAP,SHOCK-CLICKER art. 1603-959
По запросу
21
O-Ring art. 1604-280
По запросу
22
Fitting, Elbow art. 0603-964
По запросу
23
Hose, Reservoir/Shock art. 1603-317
По запросу
24
END CAP,RESERVOIR-1/8-27 NPT (inc. 25-34 and one No. 35) art. 1604-728
По запросу
25
Pin, Indicator Knob art. 1603-406
По запросу
26
Knob, Adjuster - Assembly (inc. 27-31) art. 1703-001
По запросу
27
Screw, Machine art. 0603-977
По запросу
28
Knob, Adjuster art. 0603-976
По запросу
29
O-Ring art. 0603-975
По запросу
30
Ball, Detent art. 0603-974
По запросу
31
Spring art. 0603-973
По запросу
32
O-Ring art. 0603-970
По запросу
33
Relief, Oil - 2-Port Assembly art. 0703-542
По запросу
34
Retainer art. 0603-984
По запросу
35
O-Ring art. 0603-968
По запросу
36
Retainer, End Cap art. 0603-985
По запросу
37
Body, Reservoir art. 1603-315
По запросу
38
Piston, Reservoir art. 0603-986
По запросу
39
Strap, Piston - Teflon art. 0603-988
По запросу
40
O-Ring art. 0603-987
По запросу
41
Screw, Machine art. 0623-697
По запросу
42
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
43
End Cap, Reservoir - Assembly (inc. one No. 35 and 44-47) art. 0703-540
По запросу
44
End Cap, Reservoir Body art. 0603-989
По запросу
45
Valve, Pressure (inc. 46-47) art. 0704-383
По запросу
47
O-Ring art. 1604-284
По запросу
48
Screw, Valve art. 0624-433
По запросу
49
CLAMP,RESEVOIR-60-80MM (59-82MM) art. 1603-316
По запросу
50
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
51
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
52
Decal, Warning art. 3611-007
По запросу
53
Decal, "ACT" - Shock art. 4611-332
По запросу
54
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
704
SHOCK,REAR ARM-ALUM 47MM art. 1704-266
По запросу
