модель 2004 года
- Модель Bearcat 570
- Код модели BEARCAT 570 (S2004BCDLTUSS)

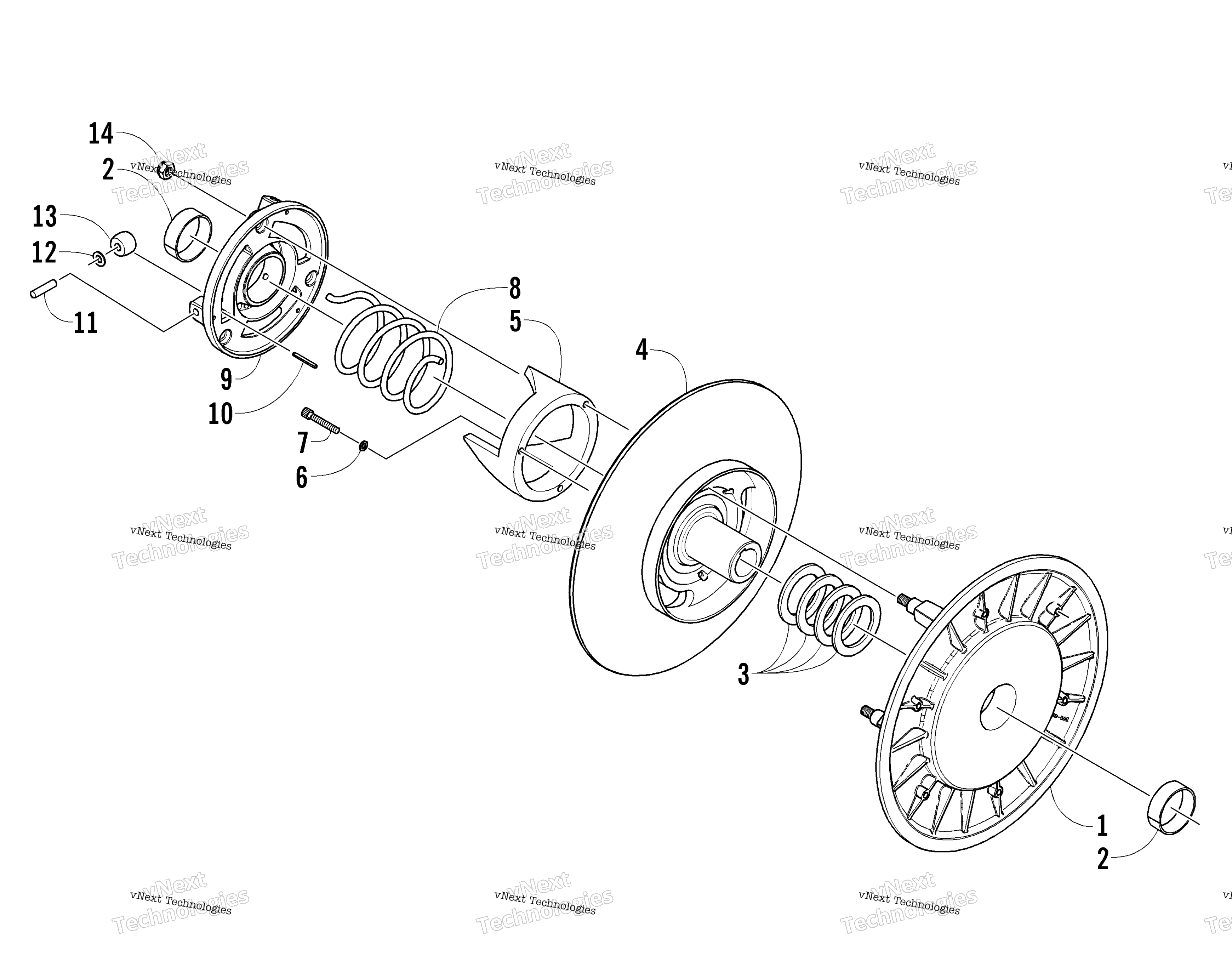

Схема ведомого Clutch для BEARCAT 570 (S2004BCDLTUSS)
Схема
Детали
Номер
Наименование детали
Цена
0
Clutch, Driven art. 0726-159
По запросу
1
Sheave, Movable (inc. one No. 2) art. 0748-019
По запросу
2
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
3
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
3
Шайба art. 0148-198
По запросу
4
SHEAVE,STATIONARY-MACH (LG DIA) art. 0748-020
По запросу
5
Bracket, Torque - 53°/51° (Over 6,000 ft Alt.) art. 0648-126
По запросу
5
Bracket, Torque - 53° art. 0648-002
По запросу
6
Washer, Lock art. 8051-152
По запросу
7
Screw, Socket Head art. 8005-404
По запросу
8
Spring, Driven Clutch - Red/White art. 0648-114
По запросу
9
Plate, Roller - Assembly (inc. one No. 2 and 10-13) art. 0748-018
По запросу
10
Шплинт Arctic Cat art. 8070-224
По запросу
11
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
12
Washer, Thrust - Cam Roller art. 0648-082
По запросу
13
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
14
Nut, Lock art. 8048-426
По запросу
