модель 2004 года
- Модель Bearcat 570
- Код модели BEARCAT 570 (S2004BCDLTUSS)

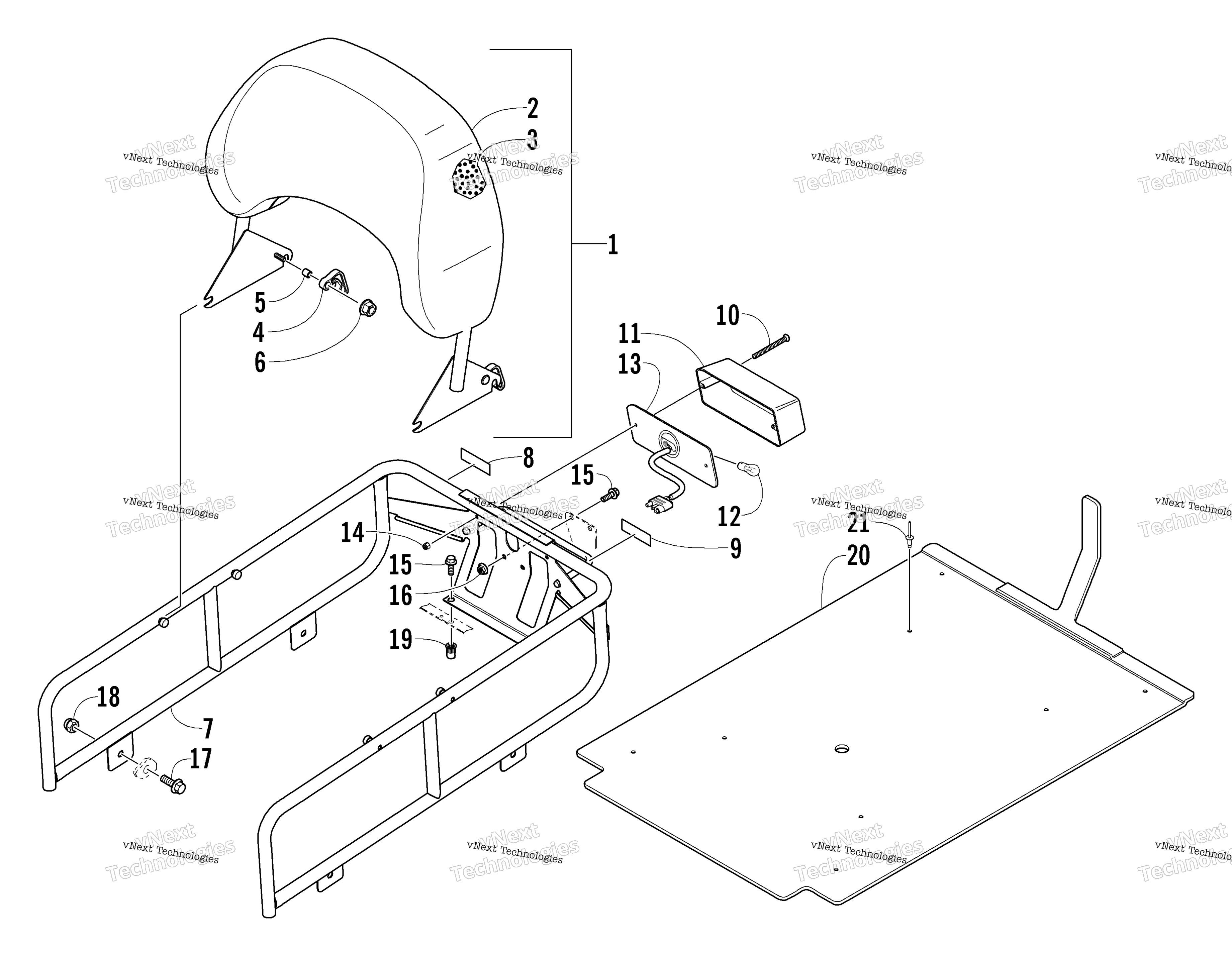

Схема Rack, Backrest, и Taillight узла для BEARCAT 570 (S2004BCDLTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest - Complete (inc. 2-6) art. 2706-374
По запросу
2
Cover, Backrest art. 0716-679
По запросу
3
Foam, Backrest art. 0716-705
По запросу
4
Latch, Backrest art. 3606-182
По запросу
5
+ Bushing art. 3606-228
По запросу
6
+ Nut, Lock art. 8049-366
По запросу
7
Rack art. 2706-376
По запросу
8
Decal, Caution ? Max Payload (English) art. 1611-568
По запросу
9
Decal, Caution ? Max Payload (French) art. 1611-569
По запросу
10
Screw, Machine art. 1623-148
По запросу
11
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
12
Лампочка Arctic Cat art. 0109-460
от 221 ₽
13
Housing, Taillight art. 0609-230
По запросу
14
Nut w/Washer art. 0123-709
По запросу
15
Screw, Cap art. 8020-039
По запросу
16
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
17
Screw, Cap art. 8020-220
По запросу
18
Гайка-крышка Arctic Cat art. 0623-426
от 263 ₽
19
Insert art. 0623-582
По запросу
20
Cover, Tunnel art. 3606-177
По запросу
21
Клепка art. 8061-508
По запросу
