модель 2004 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 EFI RED 151 (S2004MCHE5USR)

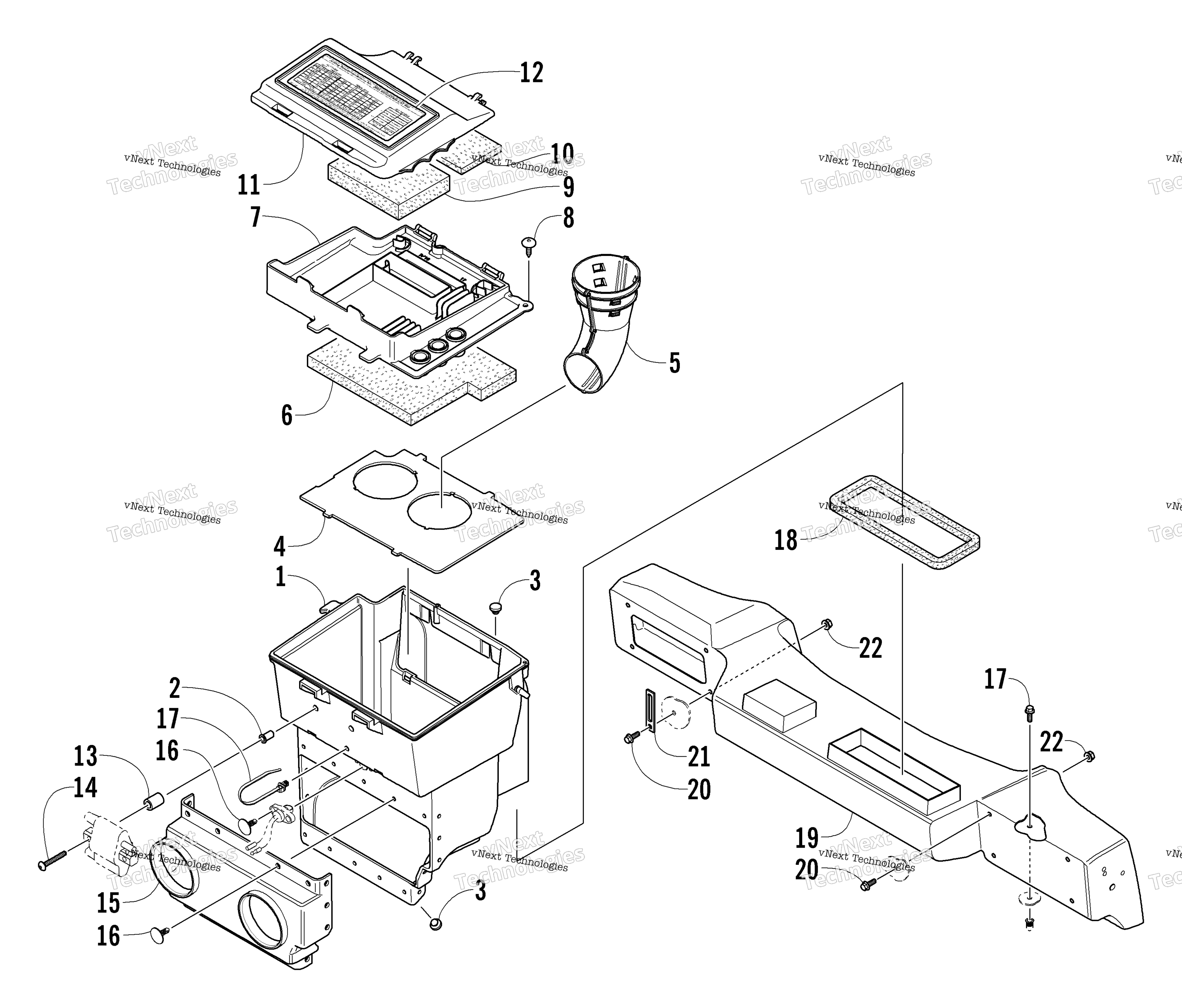

Схема Воздушный Silencer узла для MOUNTAIN CAT 800 EFI RED 151 (S2004MCHE5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2) art. 0770-663
По запросу
2
Insert art. 1623-127
По запросу
3
Bumper, Air Silencer art. 1606-038
По запросу
4
Baffle, Air Silencer art. 1670-461
По запросу
5
Funnel, Air Silencer art. 0670-617
По запросу
6
Foam, Air Silencer - Cover art. 0617-430
По запросу
7
Cover, Air Silencer art. 1670-539
По запросу
8
Screw, Self-Tapping art. 0623-727
По запросу
9
Foam, Tool Tray art. 0617-439
По запросу
10
Foam, Tool Tray art. 0617-440
По запросу
11
Cover, Tool Tray art. 1670-425
По запросу
12
Decal, Clutching art. 5611-306
По запросу
13
Spacer art. 1623-045
По запросу
14
Болт Arctic Cat art. 8017-406
от 168 ₽
15
Boot, Air Silencer art. 1670-256
По запросу
16
Clip, Retaining art. 0623-165
По запросу
17
Tie, Cable - Push Mount art. 0623-677
По запросу
18
Seal, Air Silencer Plenum art. 0617-436
По запросу
19
Plenum, Air Silencer art. 1670-480
По запросу
20
Screw, Cap art. 8020-039
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
