модель 2004 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 EFI RED 151 (S2004MCHE5USR)

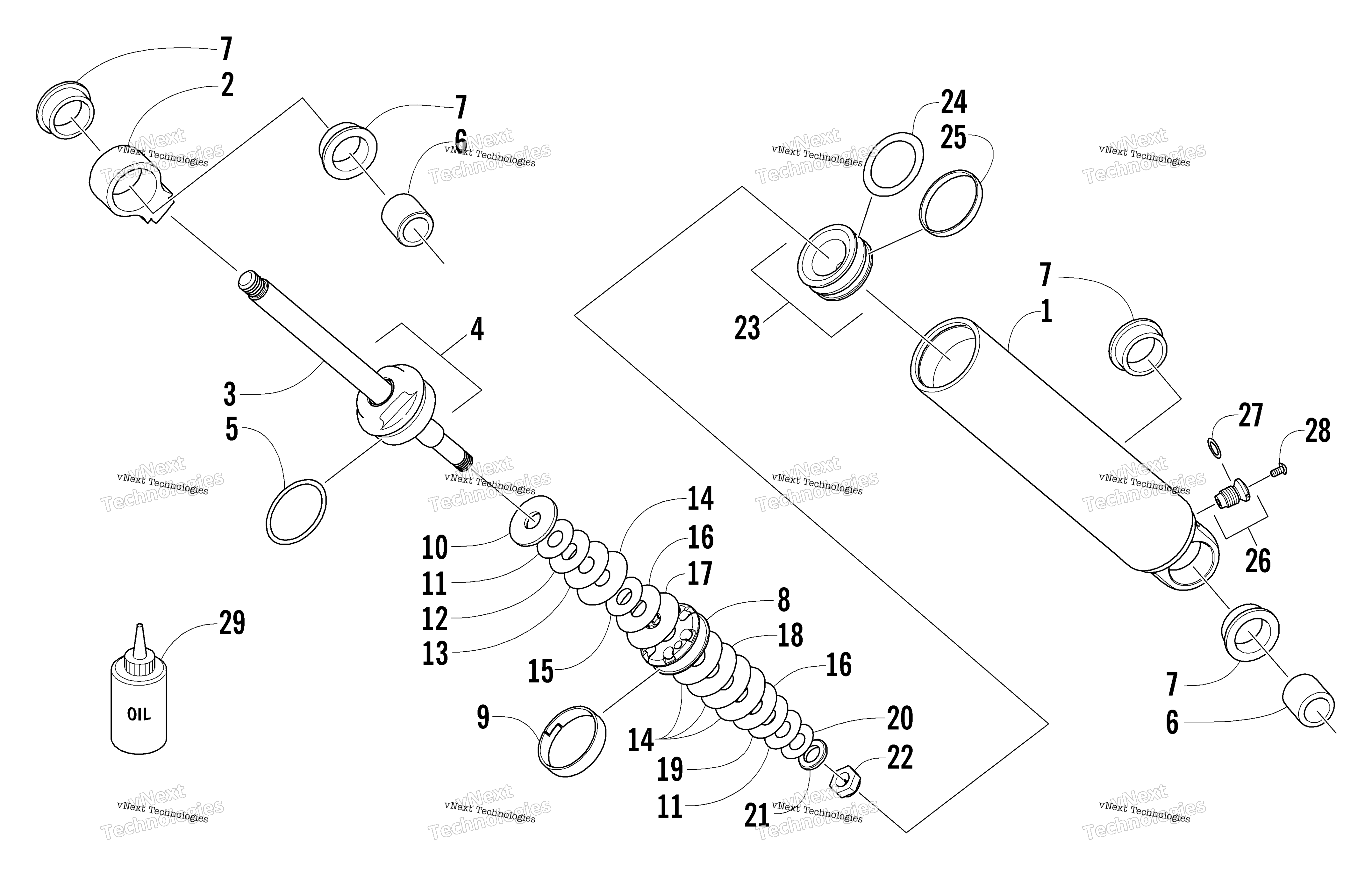

Схема задней части Suspension Rear Arm Shock Absorber для MOUNTAIN CAT 800 EFI RED 151 (S2004MCHE5USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Shock art. 2604-170
По запросу
1
Shock Absorber - Rear Arm art. 1704-153
По запросу
2
Eyelet, Shock art. 1604-763
По запросу
3
Rod, Shock art. 2604-163
По запросу
4
Bearing - Assembly (inc. 5) art. 4604-126
По запросу
5
O-Ring art. 1604-271
По запросу
6
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
7
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
8
Piston, 0.039 in. - Orifice art. 1603-314
По запросу
9
STRAP, PISTON - TEFLON art. 1604-274
По запросу
10
Washer, Top Out art. 1604-272
По запросу
11
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
12
Valve, 1.000 x 0.015 in. art. 2603-077
По запросу
13
Valve, 1.100 x 0.015 in. art. 0603-888
По запросу
14
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
15
Valve, 0.900 x 0.004 in. art. 0603-894
По запросу
16
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
17
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
18
VALVE,SHOCK-1.250 DIA X .015 art. 2603-127
По запросу
19
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
20
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
21
Washer, Backup art. 1604-273
По запросу
22
Nut, Lock art. 0623-696
По запросу
23
Piston, Floating (inc. 24-25) art. 0704-791
По запросу
24
O-Ring, Piston - Floating art. 2604-152
По запросу
25
Strap, Piston – Teflon art. 2604-153
По запросу
26
Valve, Pressure (inc. 27) art. 2604-649
По запросу
27
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
28
Screw, Valve art. 0624-433
По запросу
29
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
