модель 2004 года
- Модель Sabercat 500
- Код модели SABERCAT 500 RED (S2004SCCCAUSR)

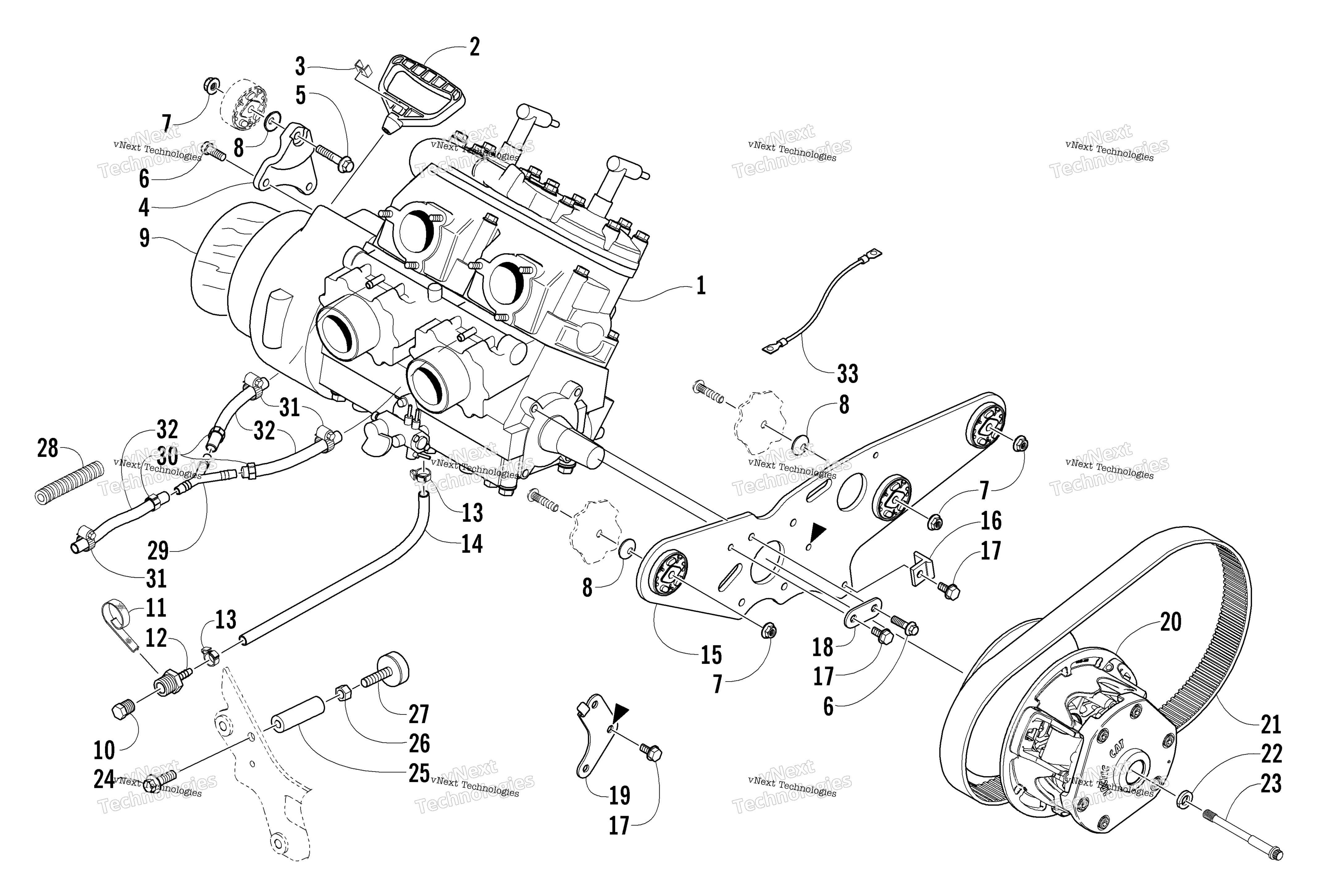

Схема двигателя And Related Parts для SABERCAT 500 RED (S2004SCCCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AW50L3 art. 0662-354
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - Right art. 0608-388
По запросу
5
Screw, Cap art. 8020-136
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Nut, Lock art. 8048-426
По запросу
8
Washer, Spring art. 0623-987
По запросу
9
Foil, Protective art. 1670-328
По запросу
10
Plug, Gas Tank art. 0670-243
По запросу
11
Tape, Teflon art. 0670-289
По запросу
12
Adapter, Fitting art. 0623-801
По запросу
13
Clamp, Hose art. 0124-045
По запросу
14
Hose, Impulse - 25’ art. 0610-007
По запросу
15
Bracket, Engine Mounting - Left (inc. 16 and one No. 17) art. 0708-431
По запросу
16
Bumper, Torque art. 0608-400
По запросу
17
Screw, Self-Tapping art. 0623-765
По запросу
18
Plate, Reinforcement art. 0608-407
По запросу
19
Plate, Reinforcement art. 0608-397
По запросу
20
CLUTCH,DRIVE-UNCAL art. 0746-777
По запросу
21
Ремень вариатора Arctic Cat art. 0627-020
По запросу
22
Washer, High Collar art. 0623-210
По запросу
23
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
24
Screw, Cap art. 8020-220
По запросу
25
Tube, Torque Bumper art. 0608-394
По запросу
26
Гайка Arctic Cat art. 8042-486
от 263 ₽
27
Bumper, Torque art. 0608-396
По запросу
28
Conduit, Flexible - 5 ft art. 0619-776
По запросу
29
Y-Fitting art. 1670-596
По запросу
30
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
31
Clamp, Hose art. 0623-373
По запросу
32
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
33
Harness, Ground art. 0686-099
По запросу
