модель 2004 года
- Модель Sabercat 500
- Код модели SABERCAT 500 RED (S2004SCCCAUSR)

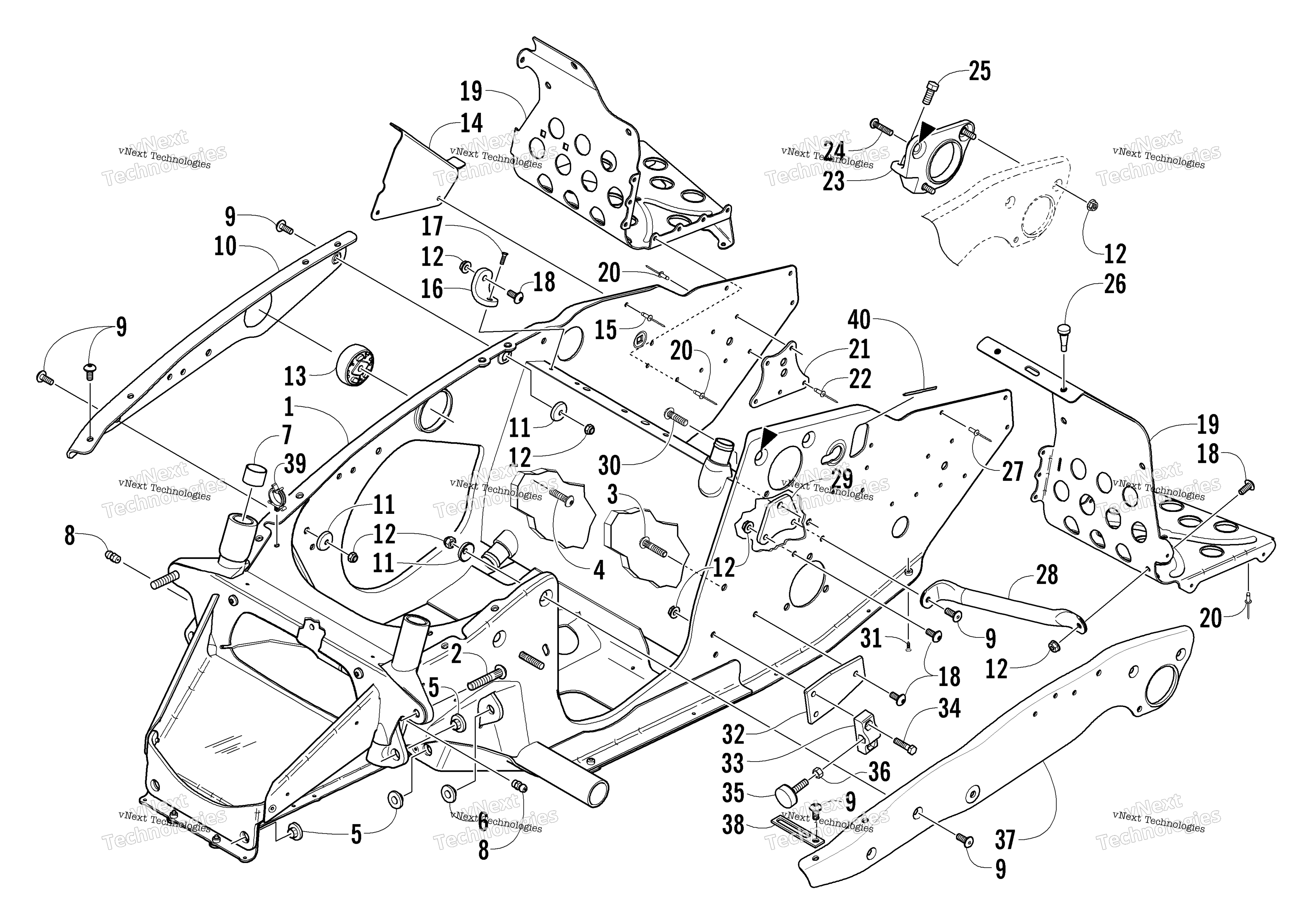

Схема передней части Frame And Footrest Assembly для SABERCAT 500 RED (S2004SCCCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-8) art. 0707-819
По запросу
2
Bolt, Carriage - Ribbed art. 1623-019
По запросу
3
Bolt, Carriage art. 1623-020
По запросу
4
Bolt, Carriage - Ribbed art. 1623-212
По запросу
5
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
6
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
7
Bearing art. 0675-161
По запросу
8
Фиттинг art. 1623-010
По запросу
9
Screw, Machine art. 8017-580
По запросу
10
Brace, Side Plate art. 2706-682
По запросу
11
Washer, Cup art. 0623-943
По запросу
12
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
13
Mount, Engine art. 0608-364
По запросу
14
Guard, Hose art. 2706-552
По запросу
15
Заклепка Arctic Cat art. 8060-706
от 116 ₽
16
Support, Side Plate art. 2606-908
По запросу
17
Screw art. 1623-115
По запросу
18
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
19
Footrest - Left art. 2706-551
По запросу
19
Footrest - Right art. 2706-550
По запросу
20
Rivet art. 0623-282
По запросу
21
Plate, Backing art. 2706-151
По запросу
22
Rivet art. 0623-341
По запросу
23
Bracket, Bearing Support (inc. 24) art. 0708-433
По запросу
24
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
25
Screw, Self-Tapping art. 0623-190
По запросу
26
Bumper, Rubber art. 3606-178
По запросу
27
Rivet art. 1623-130
По запросу
28
Tube, Belt Guard art. 2706-517
По запросу
29
Plate, Backing art. 0607-725
По запросу
30
Bolt, Carriage - Ribbed art. 1623-167
По запросу
31
Screw, Self-Tapping art. 1623-018
По запросу
32
Plate, Mounting - Torque Bumper - Engine art. 2606-939
По запросу
33
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
34
Screw, Cap art. 8002-042
По запросу
35
Bumper, Torque art. 0608-396
По запросу
36
Гайка Arctic Cat art. 8042-486
от 263 ₽
37
Brace, Side Plate Black art. 2706-507
По запросу
38
Зажим Arctic Cat art. 1623-984
По запросу
39
Clip art. 1623-171
По запросу
40
Trim art. 0706-371
По запросу
Другие схемы модели
Передняя часть Frame And Footrest Assembly
