модель 2004 года
- Модель Sabercat 600
- Код модели SABERCAT 600 RED (S2004SCDCAUSR)

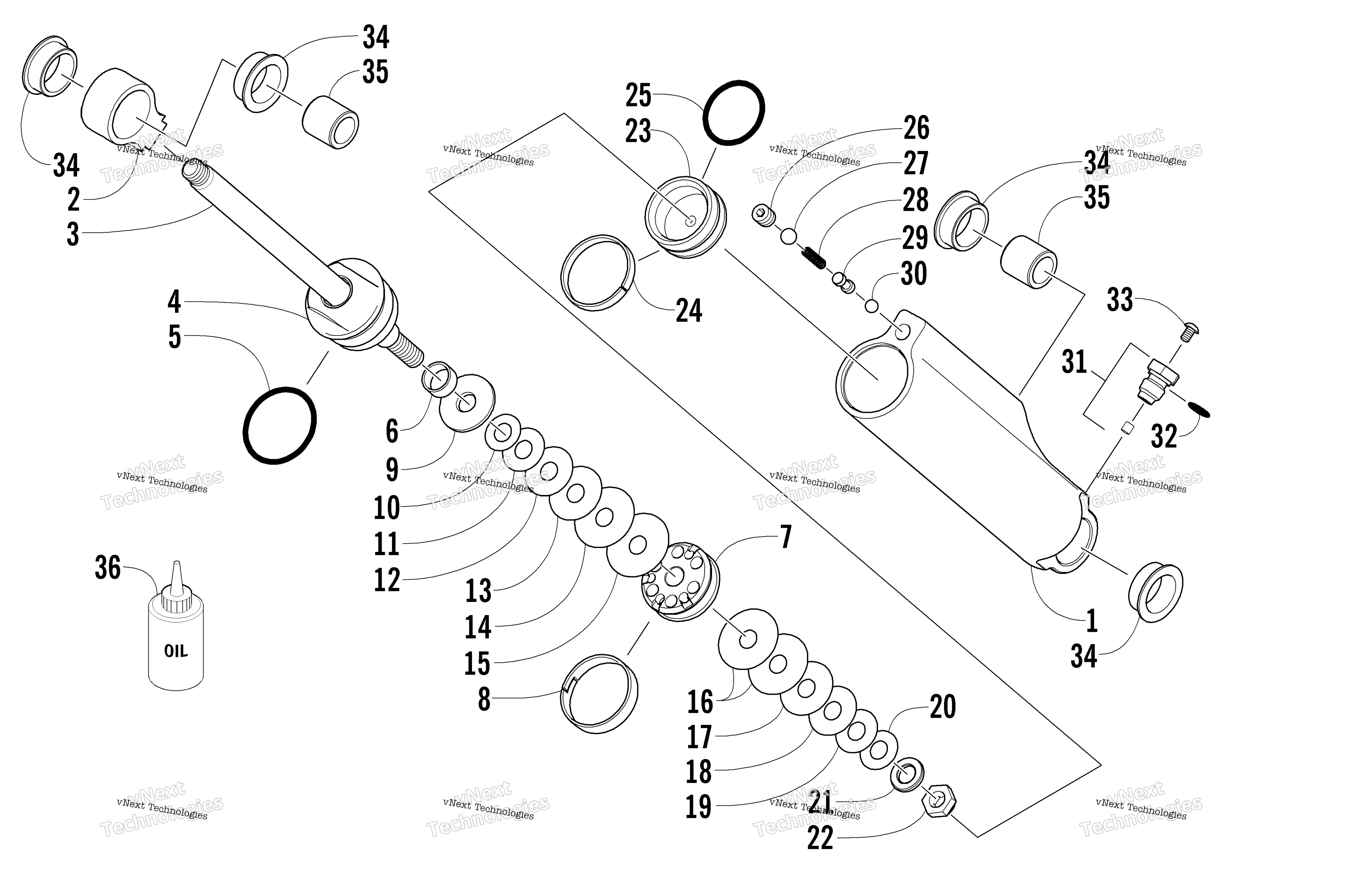

Схема задней части Suspension Rear Arm Shock Absorber для SABERCAT 600 RED (S2004SCDCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Shock art. 2604-327
По запросу
2
Eyelet, Shock art. 1604-763
По запросу
3
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
4
Bearing - Assembly (inc. 5) art. 4604-126
По запросу
5
O-Ring art. 1604-271
По запросу
6
Spacer, Shaft art. 2604-168
По запросу
7
Piston, 0.039 in. - Orifice (inc. 8) art. 2604-619
По запросу
8
Strap, Piston - Teflon art. 1604-643
По запросу
9
Washer, Top Out art. 1604-272
По запросу
10
VALVE,SHOCK- .800 DIA X .008 art. 2603-054
По запросу
11
VALVE,SHOCK- .900 DIA X .008 art. 2603-064
По запросу
12
VALVE,SHOCK-1.000 DIA X .008 art. 2603-074
По запросу
13
VALVE,SHOCK-1.100 DIA X .008 art. 2603-094
По запросу
14
VALVE,SHOCK-1.250 DIA X .008 art. 2603-124
По запросу
15
VALVE,SHOCK-1.300 DIA X .008 art. 2603-134
По запросу
16
Valve, 1.250 x 0.012 in. art. 2603-126
По запросу
17
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
18
VALVE,SHOCK-1.000 DIA X .012 art. 2603-076
По запросу
19
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
20
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
21
Washer, Backup art. 1604-273
По запросу
22
Nut, Lock art. 0623-696
По запросу
23
Piston, Floating (inc. 24-25) art. 0704-791
По запросу
24
Strap, Piston – Teflon art. 2604-153
По запросу
25
O-Ring, Piston - Floating art. 2604-152
По запросу
26
SCREW,SET-HS 3/8-24 X 3/8 art. 8080-305
По запросу
27
Ball art. 2604-432
По запросу
28
Spring art. 2604-433
По запросу
29
Rod, Spring art. 2604-429
По запросу
30
Ball art. 2604-431
По запросу
31
Valve, Pressure (inc. 32) art. 0704-383
По запросу
32
O-Ring art. 1604-284
По запросу
33
Screw, Valve art. 0624-433
По запросу
34
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
35
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
36
Oil, Gas Shock - 1 qt art. 4639-367
По запросу
704
SHOCK,REAR ARM-ZERO PRO-14.37" art. 1704-863
По запросу
