модель 2004 года
- Модель Sabercat 600
- Код модели SABERCAT 600 RED (S2004SCDCAUSR)

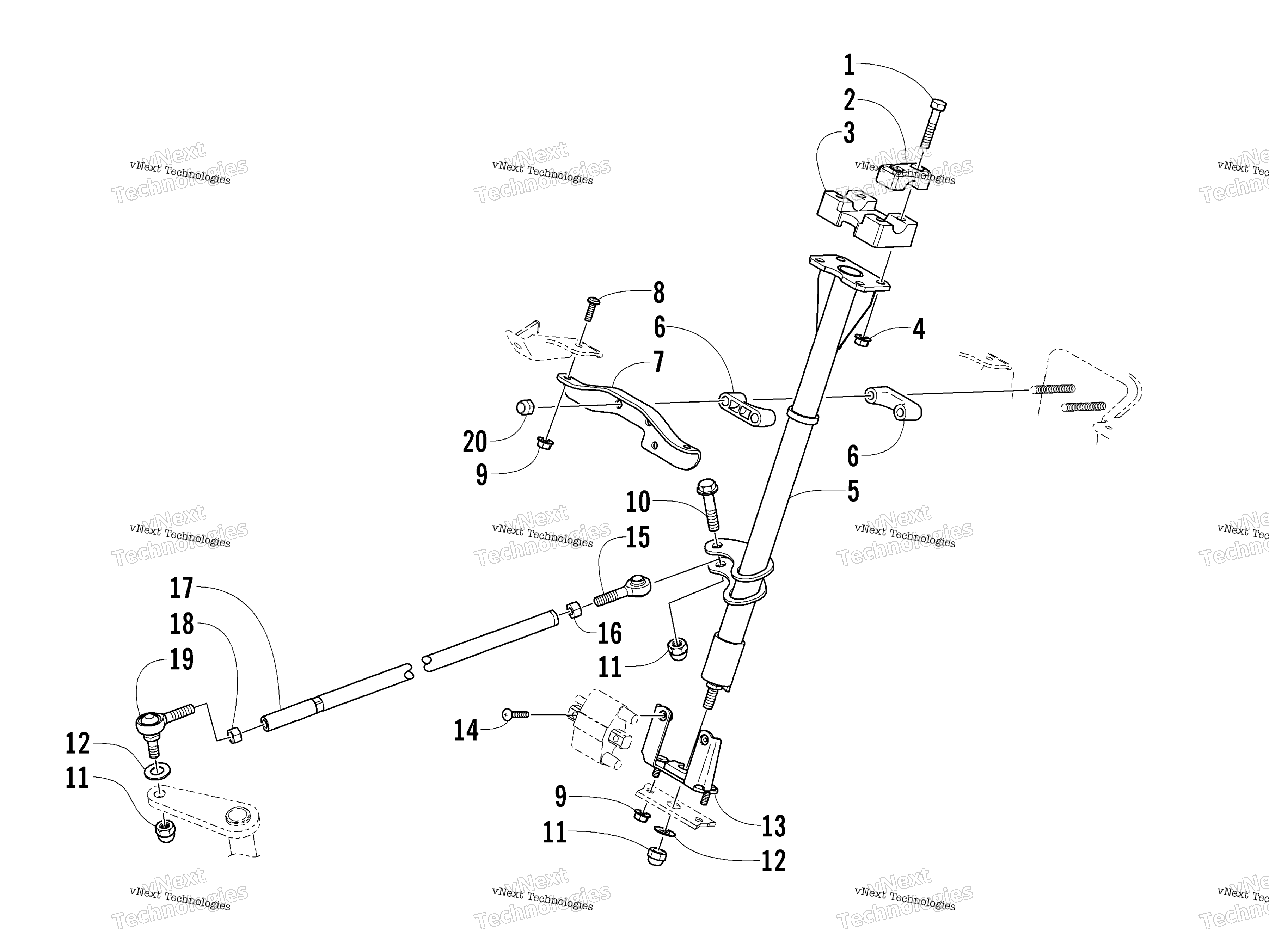

Схема рулевого управления Post Assembly для SABERCAT 600 RED (S2004SCDCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8002-137
По запросу
2
Cap, Adjusting Block art. 0605-506
По запросу
3
Block, Adjusting art. 0605-507
По запросу
4
Nut, Lock art. 8048-426
По запросу
5
Post, Steering art. 0705-844
По запросу
6
Block, Mounting - Steering Post art. 0605-576
По запросу
7
Plate, Retaining art. 0605-649
По запросу
8
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
9
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
10
SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y art. 8004-225
По запросу
11
Гайка Arctic Cat art. 0623-025
от 326 ₽
12
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
13
Stop, Steering Post art. 0705-947
По запросу
14
Screw, Machine art. 8017-402
По запросу
15
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
16
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
17
Tube, Tie Rod art. 0605-672
По запросу
18
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
19
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
20
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
