модель 2004 года
- Модель Touring
- Код модели T660 TOURING TAUPE (S2004ACFTOUSU)

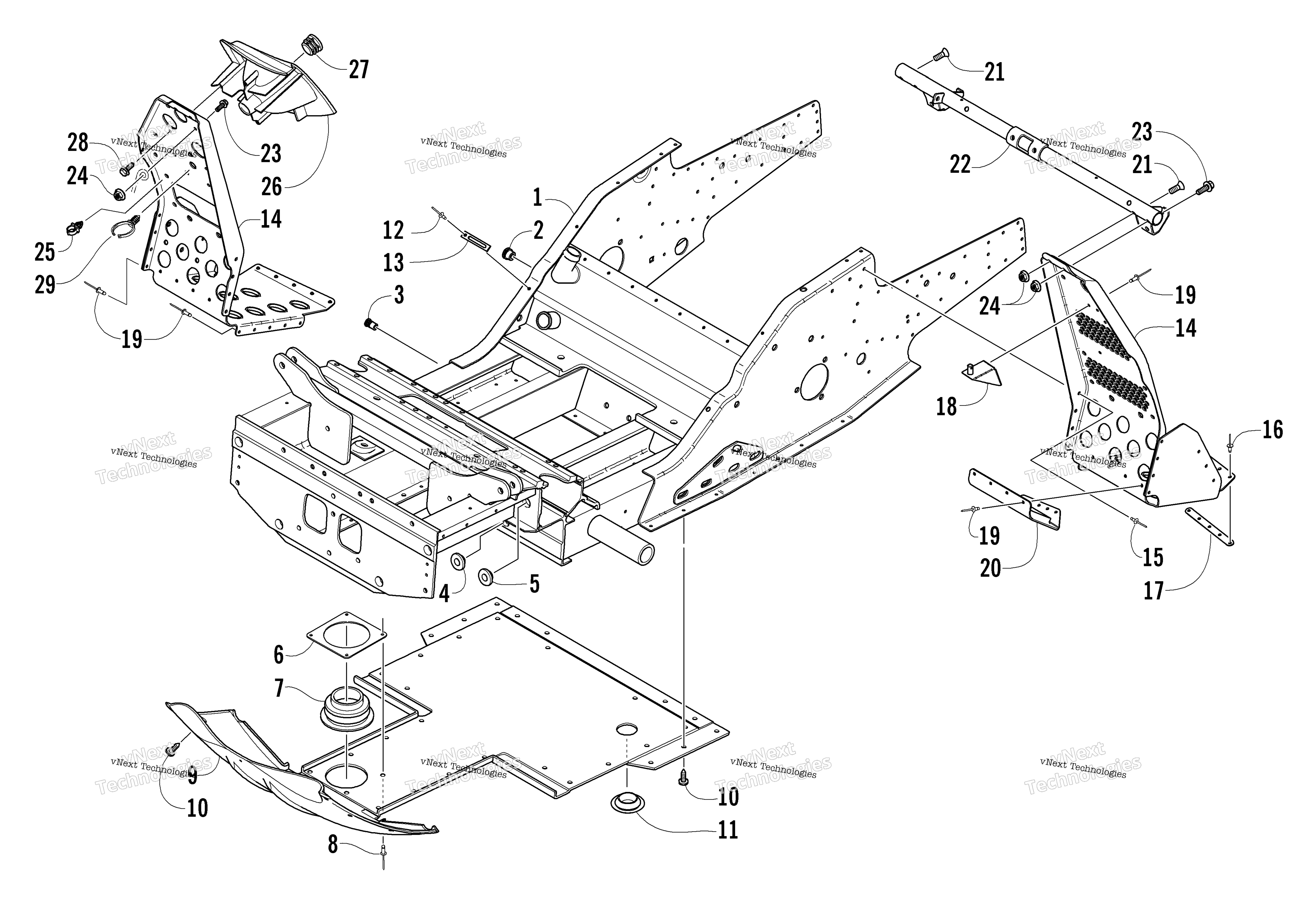

Схема передней части Frame And Footrest Assembly для T660 TOURING TAUPE (S2004ACFTOUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS,FRT END-04 4STROKE(PTD BLK) ASSY (inc. 2-5) art. 0707-821
По запросу
2
Insert art. 0623-581
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert, Upper A-Arm Mount art. 0607-421
По запросу
6
Ring, Exhaust Outlet art. 0712-952
По запросу
7
Boot, Exhaust art. 1612-027
По запросу
8
Rivet art. 8060-508
По запросу
9
Belly Pan - Center Black art. 2706-478
По запросу
10
Винт-саморез Arctic Cat art. 1623-129
По запросу
11
Сливная пробка Arctic Cat art. 2606-367
По запросу
12
Rivet art. 8060-506
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Footrest - Left Black art. 2706-113
По запросу
14
Footrest - Right Black art. 1706-884
По запросу
15
Rivet art. 0623-341
По запросу
16
Rivet art. 0623-282
По запросу
17
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
18
Bracket, Mounting - Guard art. 0705-173
По запросу
19
Rivet art. 0623-166
По запросу
20
Plate, Backing - Right Black art. 1706-886
По запросу
20
Plate, Backing - Left Black art. 1706-887
По запросу
21
Screw, Machine art. 8019-614
По запросу
22
Support, Steering art. 0705-924
По запросу
23
Screw, Cap art. 8020-040
По запросу
24
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
25
Clip, Routing Optional art. 0623-101
По запросу
26
Cup, Recoil Rope Taupe art. 2706-450
По запросу
27
Cap art. 0623-831
По запросу
28
Screw, Self-Tapping art. 0623-297
По запросу
29
Tie, Cable - Push Mount art. 0623-677
По запросу
