модель 2004 года
- Модель Touring
- Код модели T660 TOURING TAUPE (S2004ACFTOUSU)

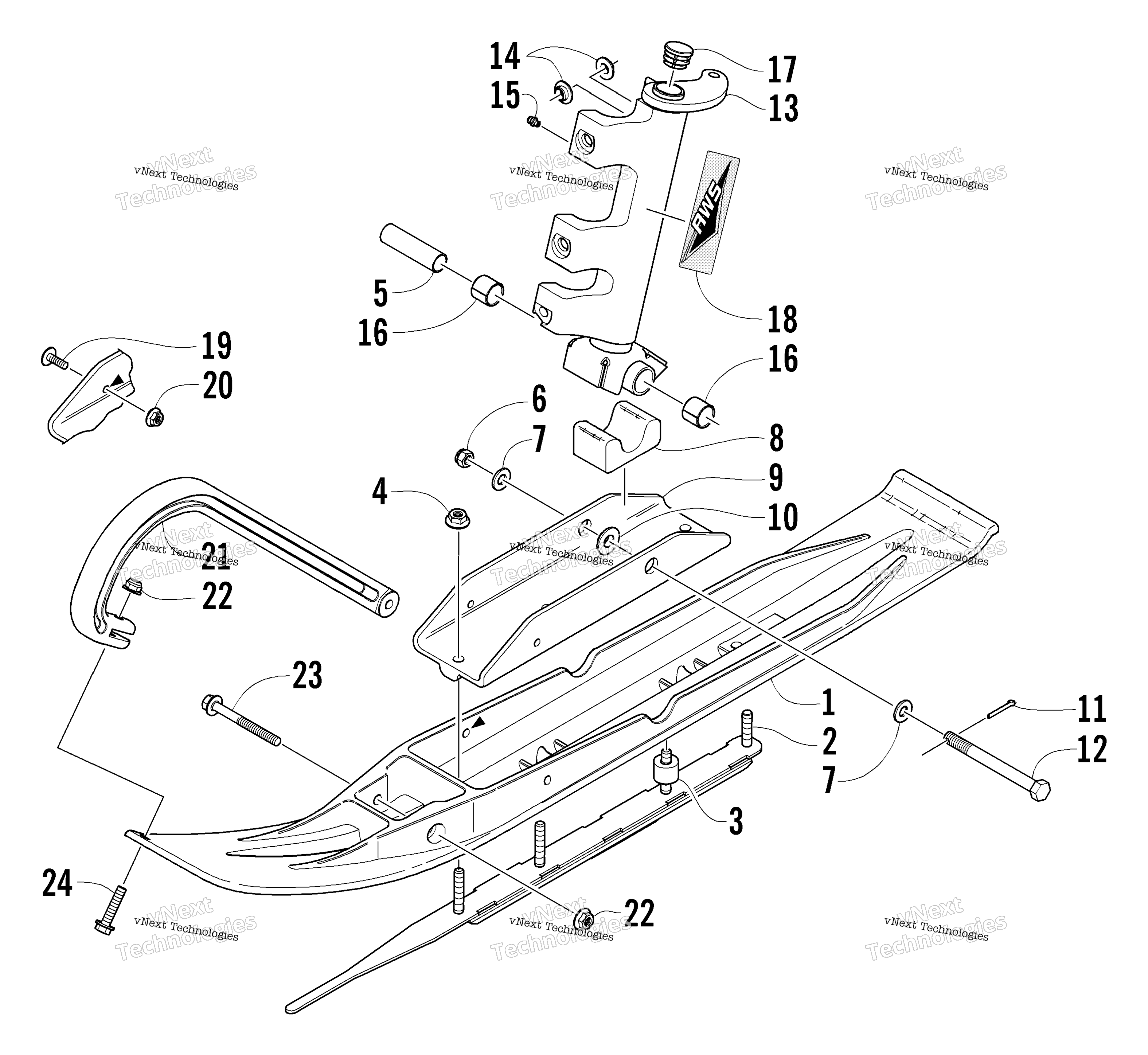

Схема Ski и Spindle узла для T660 TOURING TAUPE (S2004ACFTOUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1703-311
По запросу
2
Коньки снегохода Arctic Cat art. 1703-871
По запросу
3
Spacer art. 0603-616
По запросу
4
Гайка Arctic Cat art. 8048-486
По запросу
5
AXLE,SPINDLE art. 2603-548
По запросу
6
Nut, Lock art. 0123-296
По запросу
7
Washer art. 0623-728
По запросу
8
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
9
Saddle, Ski (inc. 10) art. 0703-596
По запросу
10
Insert, Ski Saddle art. 0603-621
По запросу
11
Шплинт art. 0123-458
По запросу
12
Screw, Cap art. 0623-552
По запросу
13
Spindle, Steering - Right Taupe (inc. 14-16) art. 1703-410
По запросу
13
Spindle, Steering - Left Taupe (inc. 14-16) art. 1703-411
По запросу
14
Insert, Spindle art. 0603-647
По запросу
15
Fitting, Grease art. 0623-010
По запросу
16
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
17
Cap art. 0623-831
По запросу
18
Decal, “AWS” - Spindle - Left art. 5611-597
По запросу
18
Decal, “AWS” - Spindle - Right art. 5611-596
По запросу
19
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
22
Nut, Lock art. 8048-426
По запросу
23
Screw, Cap art. 8020-143
По запросу
24
Screw, Cap art. 8020-135
По запросу
