модель 2004 года
- Модель ZR120
- Код модели ZR 120 (S2004ZRAAAUSG)

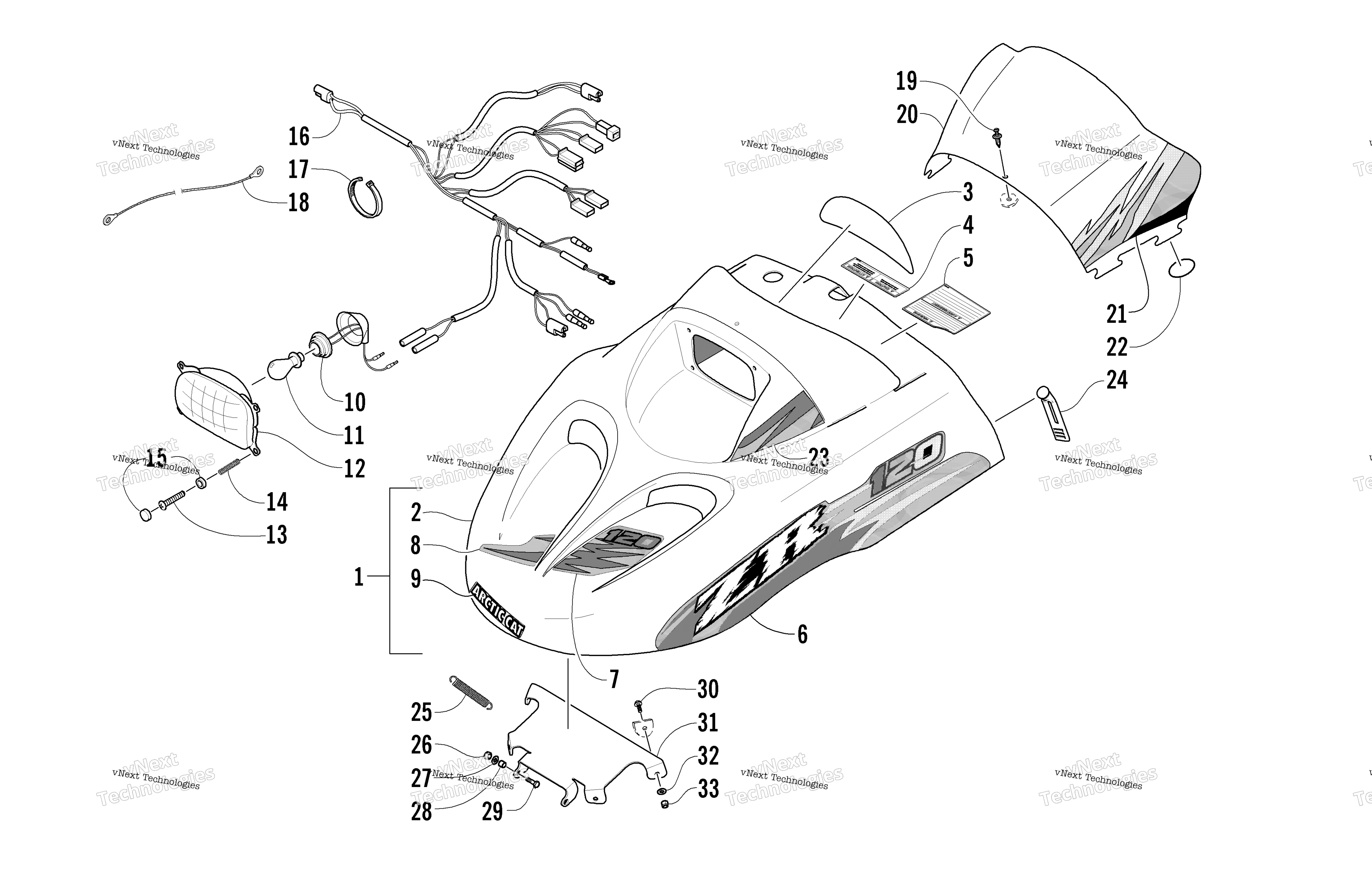

Схема Hood, Headlight, и Windshield узла для ZR 120 (S2004ZRAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-9) art. 1718-232
По запросу
2
Hood w/o Decals (inc. 3-5) art. 1718-193
По запросу
3
Decal, Instrument Panel art. 3611-675
По запросу
4
Decal, Caution - Throttle art. 3611-755
По запросу
5
Decal, Caution - Hood art. 3611-678
По запросу
6
Decal, Hood - Right art. 4611-762
По запросу
6
Decal, Hood - Left art. 4611-763
По запросу
7
Decal, Crest - Left art. 4611-764
По запросу
8
Decal, Crest - Right art. 4611-765
По запросу
9
Decal, "Arctic Cat" - Hood art. 4611-926
По запросу
10
Socket w/Rubber Cap art. 0609-006
По запросу
11
Bulb, Headlight art. 0609-004
По запросу
12
Headlamp Assembly art. 0609-003
По запросу
13
Screw, Adjustment art. 0123-616
По запросу
14
Spring, Adjustment art. 0123-614
По запросу
15
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
16
Harness, Wiring - Main art. 0686-684
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Hood Cable - 34" art. 0606-121
По запросу
19
Clip, Retaining art. 0623-243
По запросу
20
Windshield art. 2606-767
По запросу
21
Decal, Windshield - Left art. 4611-933
По запросу
21
Decal, Windshield - Right art. 4611-932
По запросу
22
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
23
Decal, Hood - Windshield - Left art. 4611-935
По запросу
23
Decal, Hood - Windshield - Right art. 4611-934
По запросу
24
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
25
Spring, Extension art. 0123-510
По запросу
26
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
27
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
28
Spacer art. 0107-234
По запросу
29
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
30
Screw, Hex Washer Head art. 0623-420
По запросу
31
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
32
Washer art. 0623-594
По запросу
33
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 4 шт.
