модель 2004 года
- Модель ZR120
- Код модели ZR 120 (S2004ZRAAAUSG)

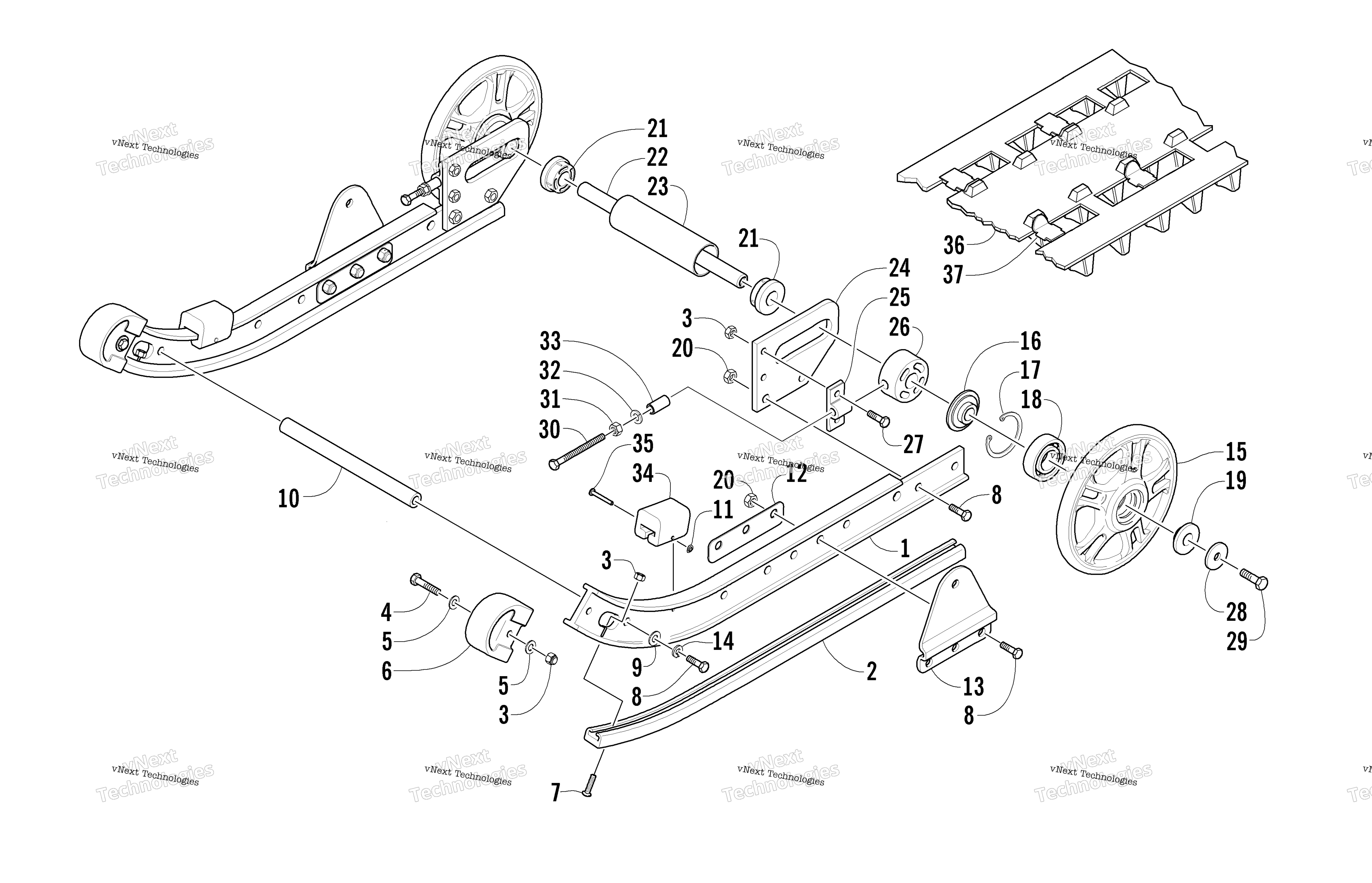

Схема Slide Rail, Idler Wheels, и Track узла для ZR 120 (S2004ZRAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7996-348
По запросу
1
Rail, Formed (Green) art. 0704-605
По запросу
2
Wearstrip Black art. 1604-568
По запросу
3
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
4
Screw, Cap art. 8002-044
По запросу
5
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
6
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
7
Screw, Machine art. 0123-869
По запросу
8
Screw, Cap art. 8002-131
По запросу
9
Шайба Arctic Cat art. 8050-247
По запросу
10
Axle, Cross-Brace art. 1604-566
По запросу
11
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
12
Plate, Backing - Front Arm Support - Painted Black art. 0704-897
По запросу
13
Bracket, Support - Front Arm - Painted Black art. 0704-896
По запросу
14
Washer, Lock art. 8051-247
По запросу
15
Wheel, Idler (inc. 16-19) art. 1604-691
По запросу
16
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
17
Ring, Retaining art. 0123-798
По запросу
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
20
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
21
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
22
Axle, Rear art. 1604-562
По запросу
23
Spacer art. 1604-563
По запросу
24
Housing, Axle - Rear art. 1604-661
По запросу
25
Adjuster, Track art. 0604-206
По запросу
26
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
27
Screw, Cap art. 8002-041
По запросу
28
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
29
Screw, Cap art. 8002-222
По запросу
30
Screw, Cap art. 0124-310
По запросу
31
Гайка Arctic Cat art. 8042-486
от 263 ₽
32
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
35
Rivet, Solid art. 0123-767
По запросу
36
Track - 2.125 x 10.00 x 0.688 (inc. 37) art. 2602-476
По запросу
37
Clip, Guide art. 1602-079
По запросу
