модель 2005 года
- Модель Bearcat 570
- Код модели BEARCAT 570 (S2005BCDLTUSS)

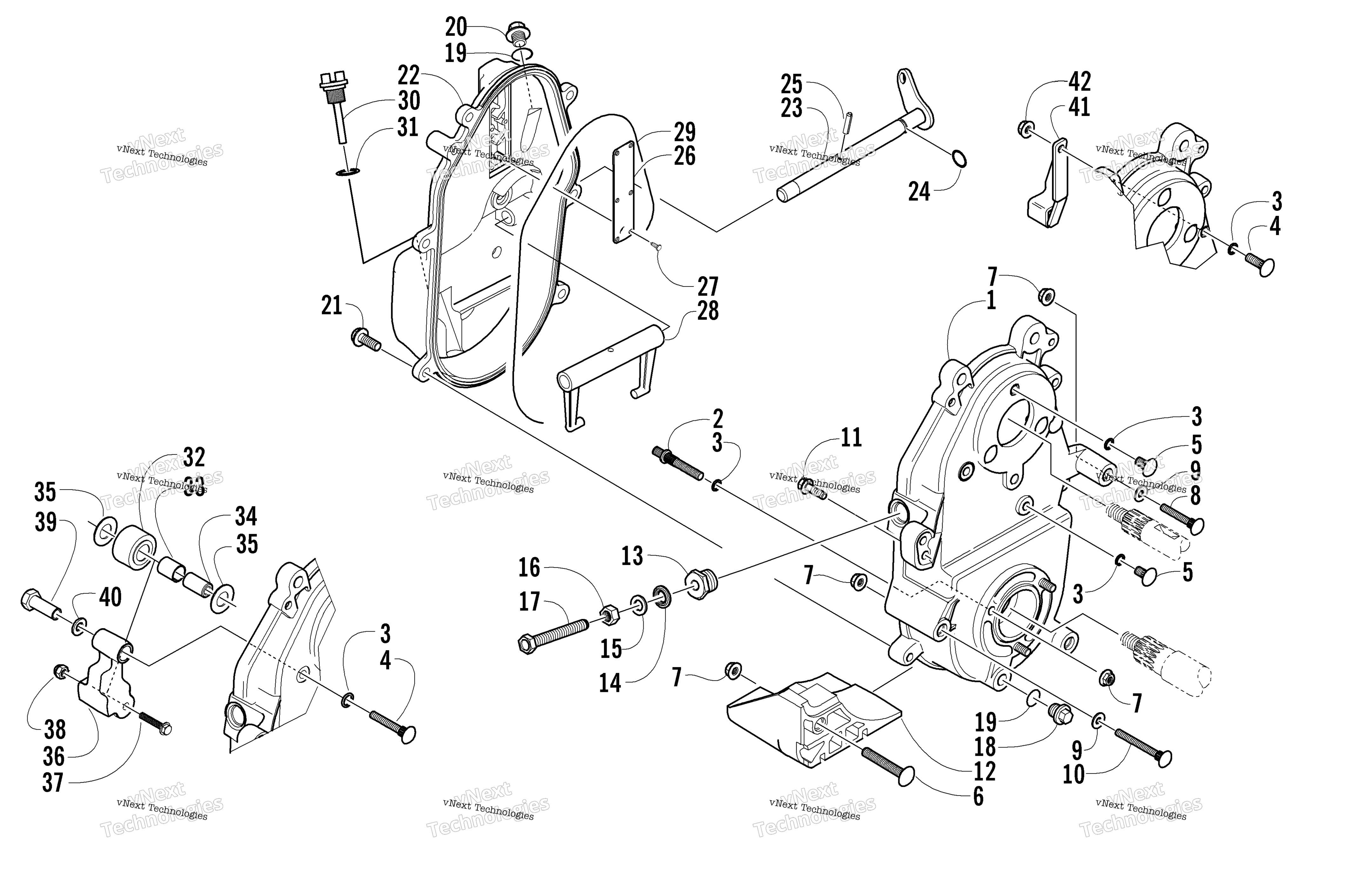

Схема Dropcase и цепь Tension узла для BEARCAT 570 (S2005BCDLTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase, W/Studs-PTD (inc. 2-5) art. 0702-417
По запросу
2
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Болт Arctic Cat art. 0123-523
от 578 ₽
6
Bolt, Carriage art. 8011-135
По запросу
7
Гайка Arctic Cat art. 8047-426
По запросу
8
Screw, Cap art. 8011-139
По запросу
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Bolt, Carriage art. 1623-121
По запросу
11
Screw, Cap art. 8020-135
По запросу
12
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
13
Адаптер натяжителя цепи art. 0602-876
По запросу
14
Seal art. 2623-057
По запросу
15
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
16
Гайка Arctic Cat art. 0123-150
от 116 ₽
17
Screw, Cap art. 1602-101
По запросу
18
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
19
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
20
Plug, Drain art. 0623-293
По запросу
21
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
22
Крышка КПП Arctic Cat art. 1602-219
По запросу
23
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
24
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
25
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
26
Cover, Oil Vent art. 1602-151
По запросу
27
Screw, Self-Tapping art. 0623-081
По запросу
28
Вилка включения передач Arctic Cat art. 0602-085
По запросу
29
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
30
Масляный щуп Arctic Cat art. 0602-483
от 3 675 ₽
31
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
32
Ролик натяжителя цепи ГРМ Arctic Cat art. 0702-129
от 5 093 ₽
33
Подшипник Arctic Cat art. 0602-383
По запросу
34
Ось ролика натяжителя цепи Arctic Cat art. 0602-676
от 1 943 ₽
35
Шайба Arctic Cat art. 0623-525
По запросу
36
Рычаг ролика цепи натяжителя Arctic Cat art. 0602-675
от 3 161 ₽
37
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
38
Гайка Arctic Cat art. 0623-122
от 221 ₽
39
Гайка полика цепи натяжителя Arctic Cat art. 0602-681
от 6 489 ₽
40
Washer art. 8050-222
По запросу
41
Успокоитель цепи КПП Arctic Cat art. 2602-078
По запросу
42
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
