модель 2005 года
- Модель Bearcat 570
- Код модели BEARCAT 570 (S2005BCDLTUSS)

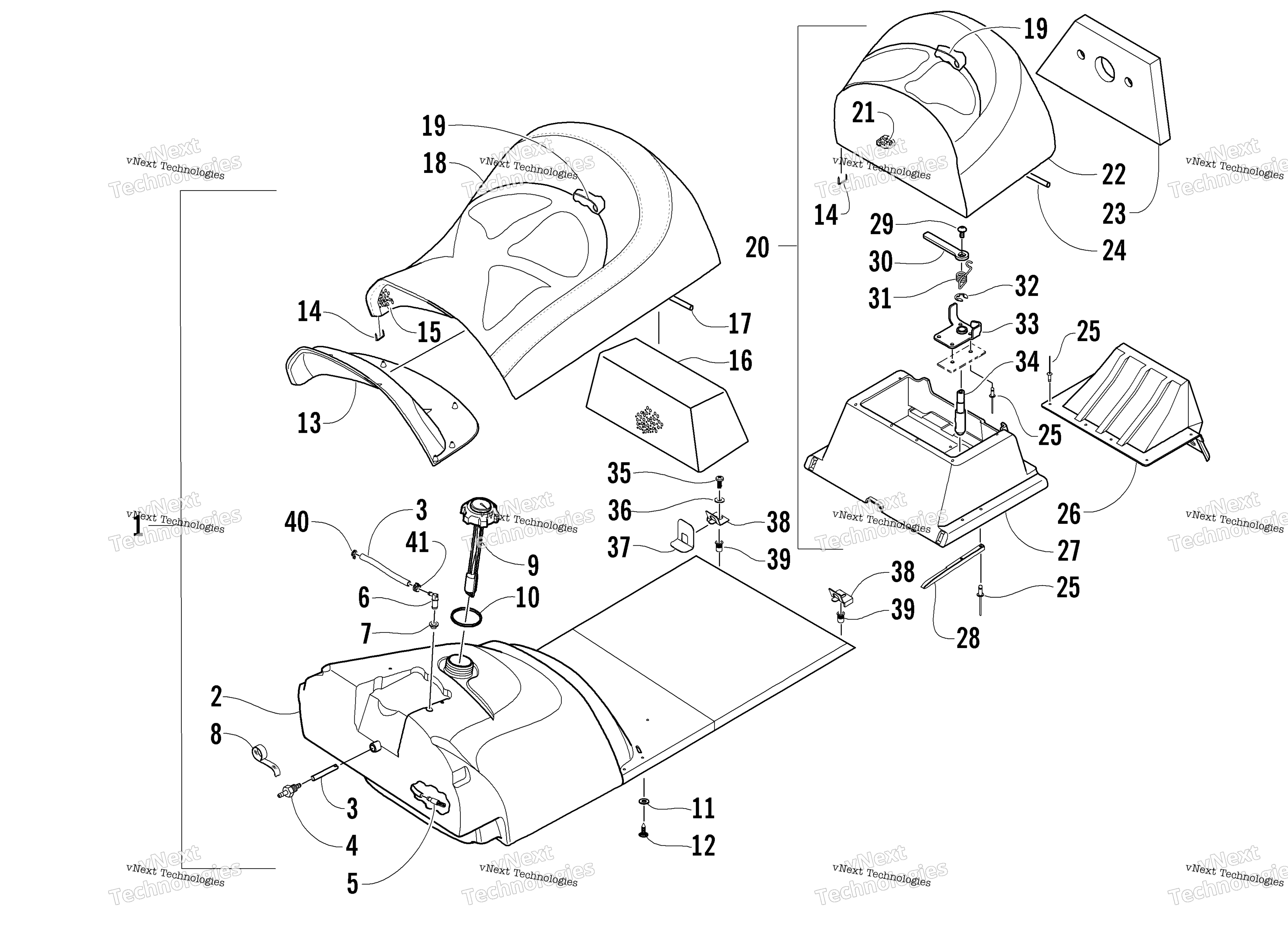

Схема топливный бак и сиденье узла для BEARCAT 570 (S2005BCDLTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-18 and one No. 19) art. 1718-754
По запросу
2
+ Tank, Gas/Seat-Base (inc. 3-10) art. 0770-692
По запросу
3
Hose - 50 ft art. 6101-009
По запросу
3
Hose - 100 ft art. 6101-001
По запросу
4
Outlet, Tank art. 1670-173
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Grommet art. 1670-325
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Cap, Gas Tank w/Seal (inc. 10) art. 0670-658
от 2 613 ₽
Аналог
2 613 ₽
Требуется 1 шт.
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
12
Screw, Self-Tapping art. 0623-309
По запросу
13
Insert, Seat Foam art. 1606-612
По запросу
14
Staple art. 0624-528
По запросу
15
+ Foam, Seat Cushion - Front art. 2706-611
По запросу
16
+ Insert, Seat Foam art. 2606-133
По запросу
17
Wire, Seat art. 2606-943
По запросу
18
Cover, Seat - Front (inc. one No. 19) art. 2706-673
По запросу
19
Wire, Seat art. 3606-363
По запросу
20
Complete Seat Assembly - Passenger (inc. 14, one No. 19, and 21-34) art. 1718-755
По запросу
21
FOAM, SEAT-PASSENGER art. 3706-312
По запросу
22
Cover, Seat - Passenger (inc. one No. 19) art. 2706-674
По запросу
23
Foam, Seat-Base/Taillight art. 0617-098
По запросу
24
Wire, Seat art. 2606-942
По запросу
25
Rivet art. 0623-853
По запросу
26
Extension, Toolbox art. 1606-191
По запросу
27
+ Seat-Base - Passenger art. 3606-238
По запросу
28
BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK art. 2706-167
По запросу
28
BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK art. 2706-166
По запросу
29
Screw, Machine art. 8017-397
По запросу
30
+ Lever, Seat Latch art. 3606-171
По запросу
31
Spring, Lever art. 0623-610
По запросу
32
E-Ring art. 0602-051
По запросу
33
+ Bracket, Seat Latch art. 2706-535
По запросу
34
+ Stud, Latch art. 3606-172
По запросу
35
Screw, Machine art. 8017-580
По запросу
36
Washer art. 8050-222
По запросу
37
Guard, Seat - Right art. 2606-268
По запросу
37
Guard, Seat - Left art. 2606-269
По запросу
38
Bracket, Hold-Down - Receiver - Right art. 2706-134
По запросу
38
Bracket, Hold-Down - Receiver - Left art. 2706-135
По запросу
39
Insert art. 0623-582
По запросу
40
Clip, Routing Optional art. 0623-101
По запросу
41
Clamp, Hose art. 1623-233
По запросу
