модель 2005 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI RED (S2005F6DEFUSR)

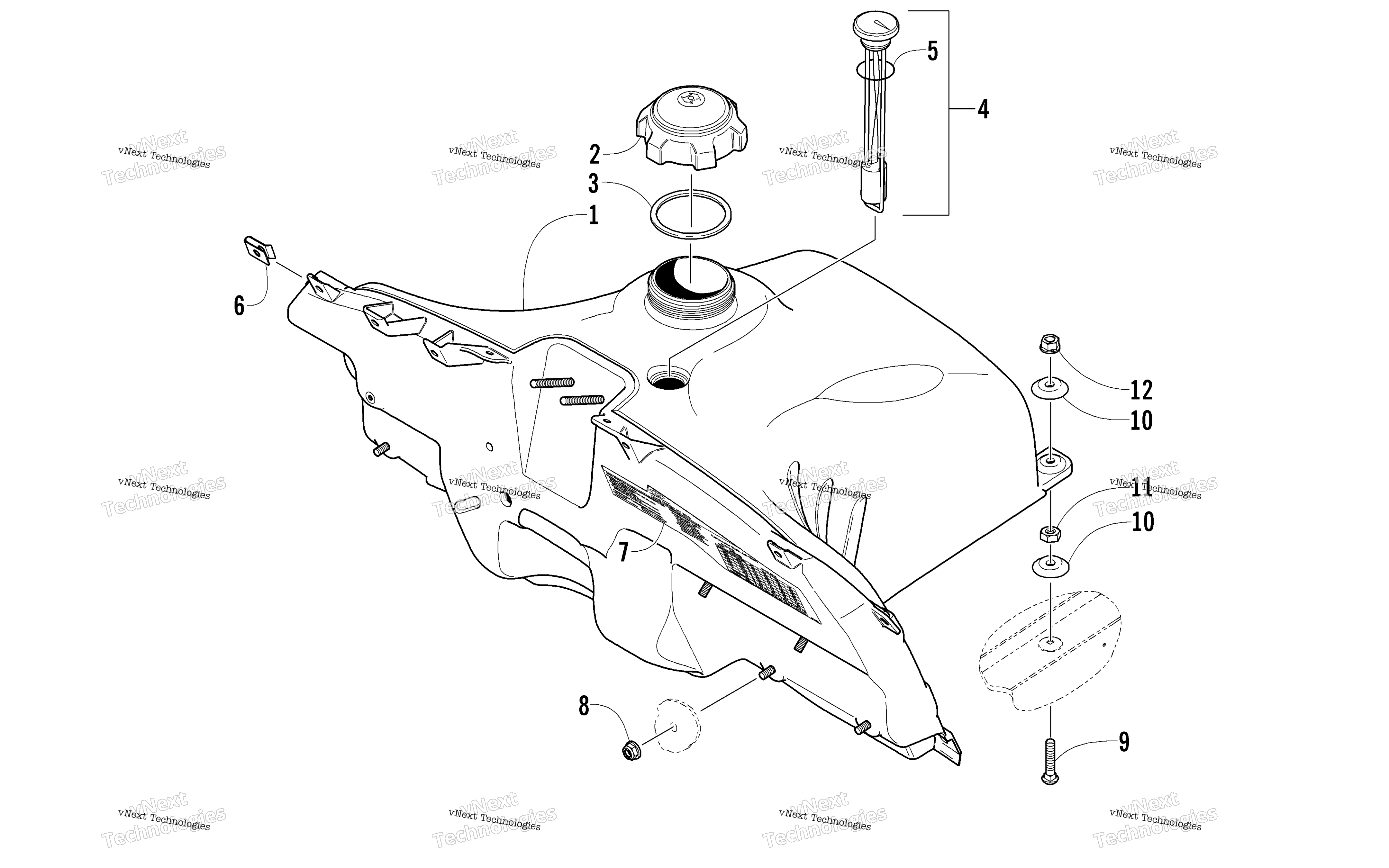

Схема узла топливного бака для FIRECAT 600 EFI RED (S2005F6DEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,GAS-S/P ASSY/BLK - EFI (inc. 2-5) art. 0770-628
По запросу
2
Cap, Gas Tank (inc. 3) art. 1670-447
от 2 432 ₽
3
Seal, Gas Tank Cap art. 1670-511
По запросу
4
GAUGE,FUEL W/ GASKET (inc. 5) art. 1670-523
По запросу
5
Seal, Fuel Gauge art. 0470-400
По запросу
6
U-Nut art. 0623-427
По запросу
7
Decal, Clutching Chart art. 6611-523
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Bolt, Carriage art. 8011-041
По запросу
10
Washer, Cup art. 0123-765
По запросу
11
Nut, Lock art. 8041-366
По запросу
12
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
