модель 2005 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI RED (S2005F6DEFUSR)

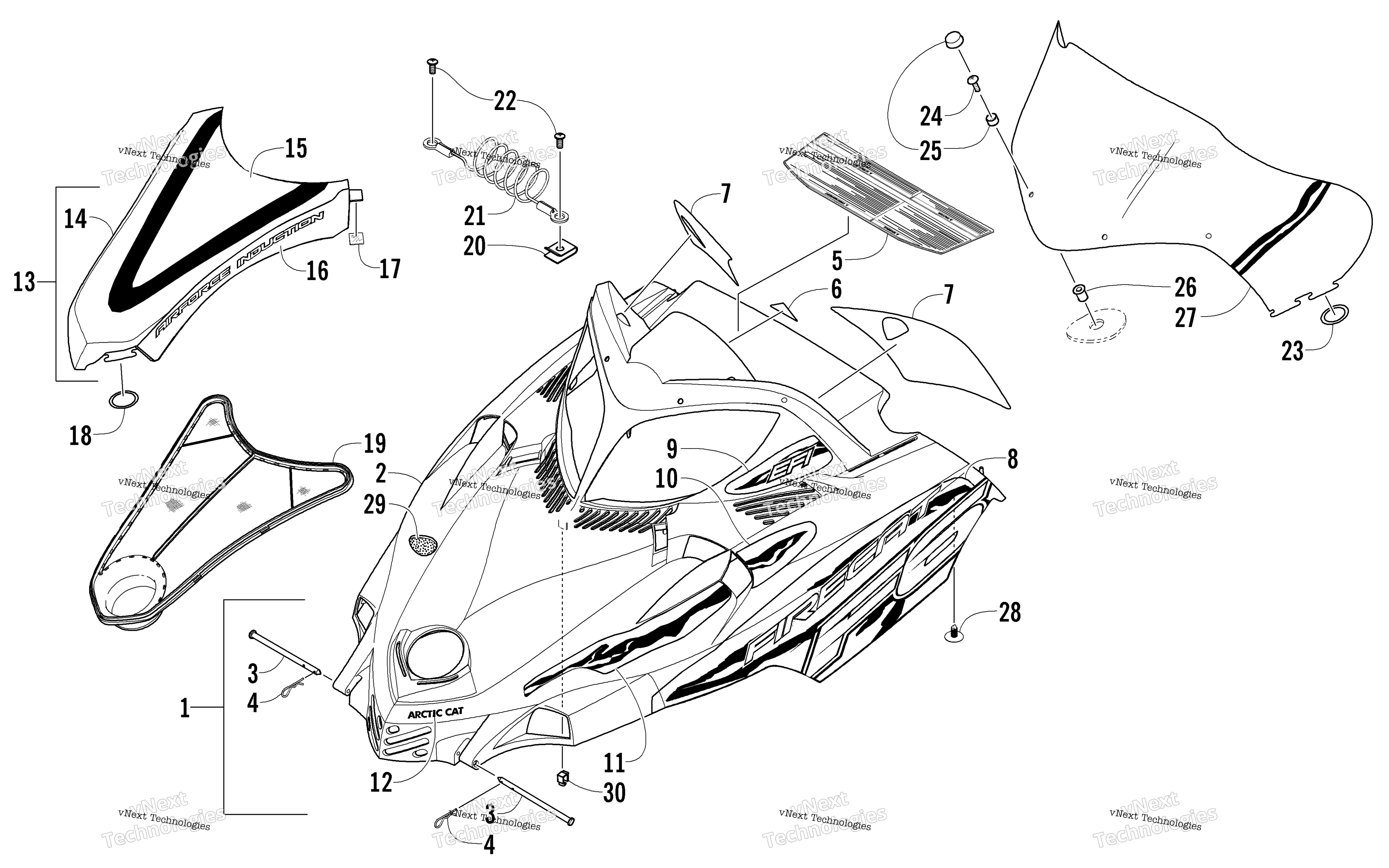

Схема Hood и Windshield узла для FIRECAT 600 EFI RED (S2005F6DEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-12) art. 1718-651
По запросу
2
Hood w/o Decals - Red (inc. 3-5) art. 1718-637
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
7
Decal, Console - Right art. 5611-998
По запросу
7
Decal, Console - Left art. 5611-999
По запросу
8
Decal, Hood - Lower Right art. 5611-986
По запросу
8
Decal, Hood - Lower Left art. 5611-987
По запросу
9
Decal, Hood - Upper Right art. 5611-990
По запросу
9
Decal, Hood - Upper Left art. 5611-991
По запросу
10
Decal, Hood - Vent - Upper Right art. 5611-994
По запросу
10
Decal, Hood - Vent - Upper Left art. 5611-995
По запросу
11
Decal, Hood - Vent - Lower Left art. 5611-997
По запросу
11
Decal, Hood - Vent - Lower Right art. 5611-996
По запросу
12
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
13
Cover, Hood Black (inc. 14-17) art. 1718-656
По запросу
14
Cover, Hood - w/o Decals art. 2706-031
По запросу
15
Decal, Cover - Center art. 6611-001
По запросу
16
Decal, Cover - Left art. 5611-981
По запросу
16
Decal, Cover - Right art. 5611-980
По запросу
17
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
18
O-Ring art. 2606-801
По запросу
19
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
20
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
21
Cable, Hood art. 2606-726
По запросу
22
Screw, Self-Tapping art. 0623-302
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Screw, Machine art. 0623-902
По запросу
25
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
Windshield art. 3606-460
По запросу
28
Plug art. 0623-544
По запросу
29
Foam, Hood art. 0617-466
По запросу
30
Clip, Cable art. 0123-394
По запросу
