модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT BLACK (S2005F7FEBUSB)

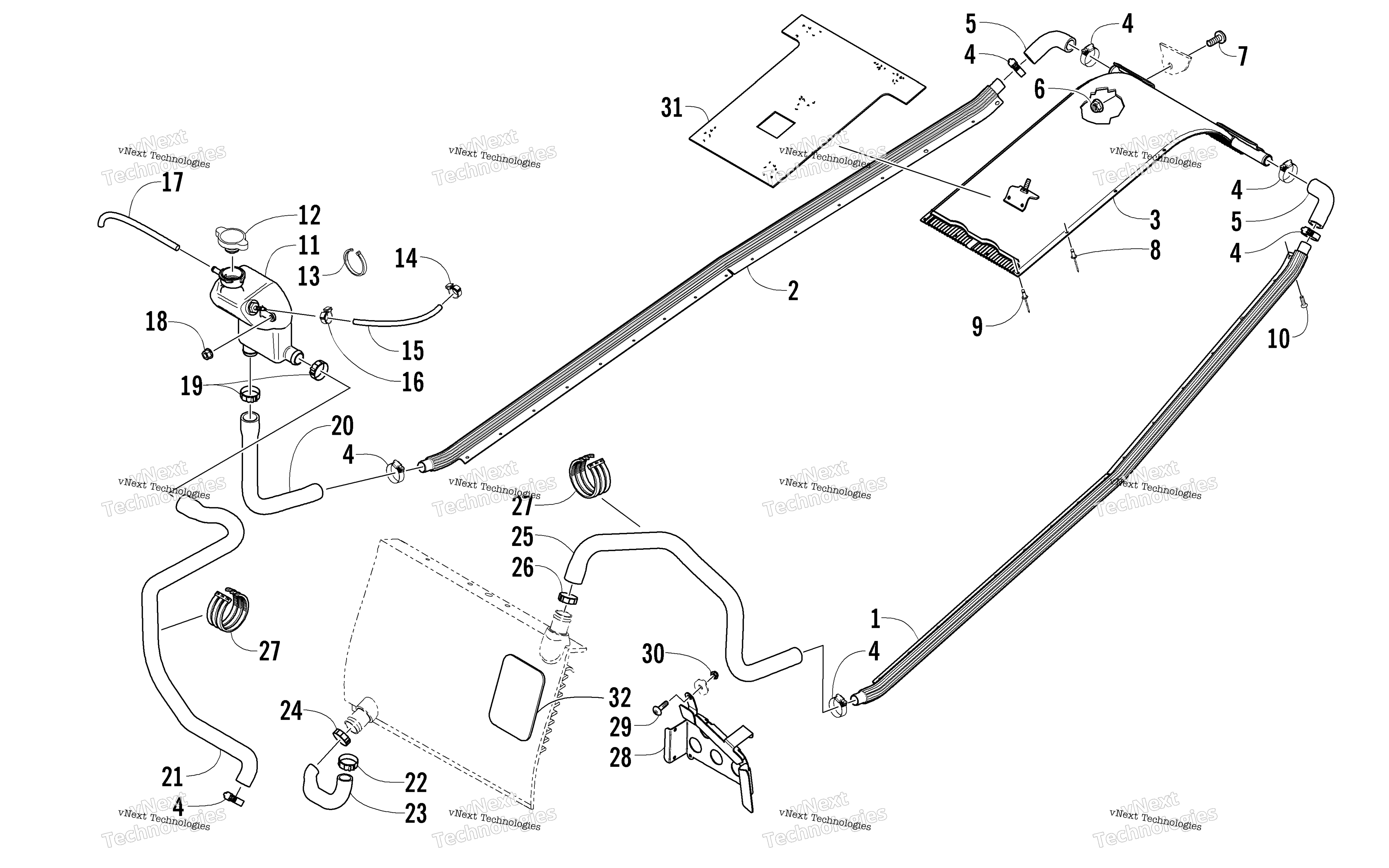

Схема системы охлаждения Assembly для FIRECAT 700 EFI EXT BLACK (S2005F7FEBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Left Tube art. 2706-731
По запросу
2
Heat Exchanger - Right Tube art. 2706-730
По запросу
3
Exchanger, Heat - Rear - Weldment art. 2706-998
По запросу
4
Clamp, Hose art. 1623-229
По запросу
5
Hose, Coolant art. 0610-567
По запросу
6
Nut, Lock art. 8041-246
По запросу
7
Screw, Machine art. 8017-397
По запросу
8
Rivet art. 8060-484
По запросу
9
Rivet art. 1623-405
По запросу
10
Screw, Plastite art. 1623-061
По запросу
11
Tank, Coolant art. 3606-349
от 9 963 ₽
12
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Хомут Arctic Cat art. 0623-063
от 683 ₽
15
Hose - 25 ft art. 0610-538
По запросу
16
Clamp, Hose art. 0124-045
По запросу
17
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
17
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Хомут Arctic Cat art. 1623-981
от 578 ₽
20
Hose, Coolant - Right Tube/Coolant Tank art. 0610-571
По запросу
21
Hose, Coolant - Coolant Tank/Engine art. 0610-573
По запросу
22
Clamp, Hose art. 1623-418
По запросу
23
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-648
По запросу
24
Clamp, Hose art. 1623-186
По запросу
25
Hose, Coolant - Front Heat Exchanger/Left Tube art. 0610-634
По запросу
26
Clamp art. 1623-187
По запросу
27
Tie, Cable - Triple art. 0623-540
По запросу
28
Protector, Hose art. 3606-834
По запросу
29
Screw, Machine art. 8017-305
По запросу
30
Nut art. 8042-182
По запросу
31
Foam, Rear Heat Exchanger art. 0617-493
По запросу
32
Pad, Foam art. 0617-498
По запросу
