модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI EXT BLACK (S2005F7FEBUSB)

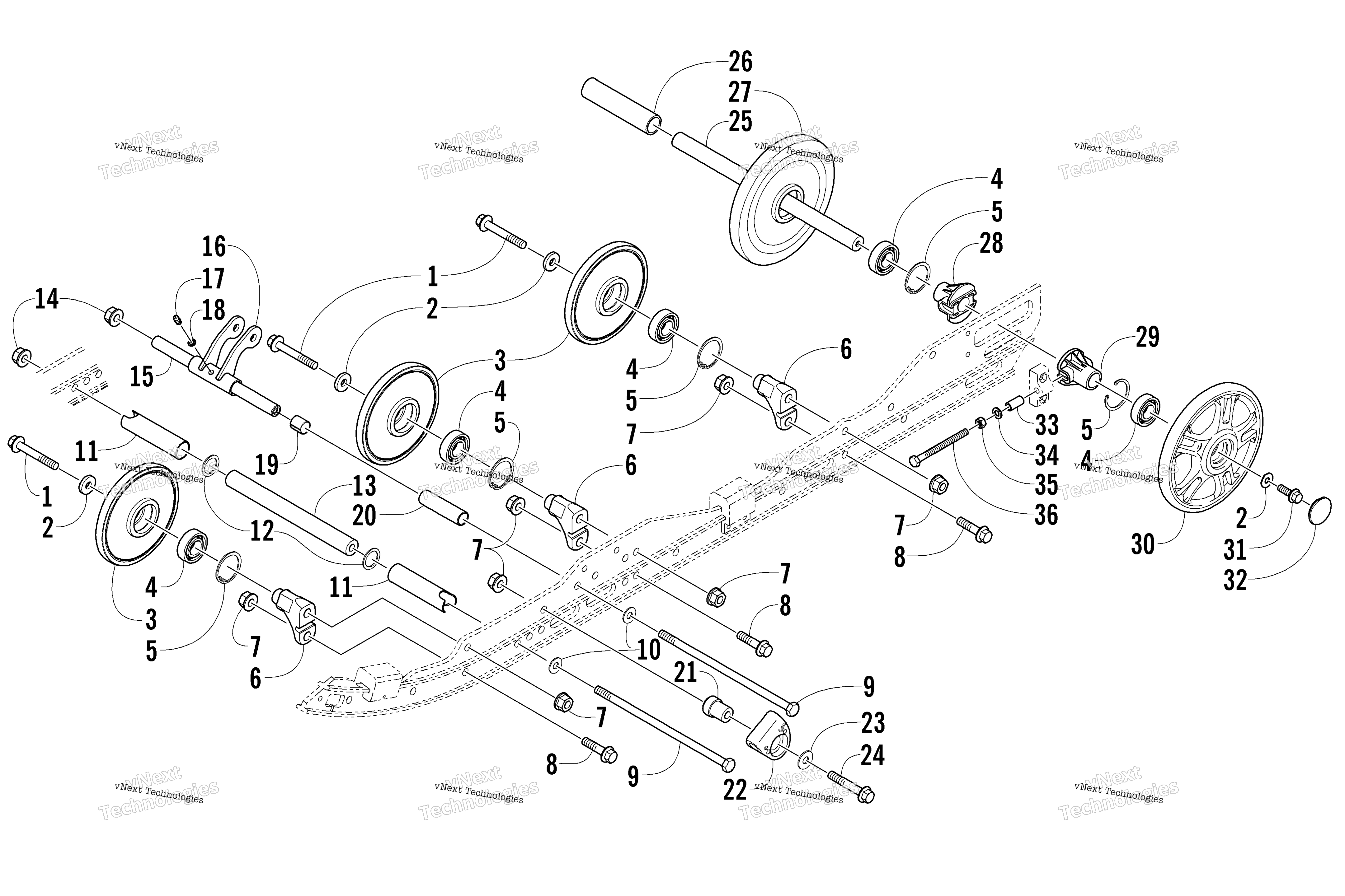

Схема Idler колесо узла для FIRECAT 700 EFI EXT BLACK (S2005F7FEBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 0623-664
По запросу
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
7
Гайка Arctic Cat art. 8048-486
По запросу
8
Screw, Cap art. 8020-224
По запросу
9
Screw, Cap art. 1623-037
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Spacer, Shock - Front Arm art. 1604-793
По запросу
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
14
Гайка Arctic Cat art. 8047-490
от 168 ₽
15
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
16
Pivot, Rear Shock (inc. 17-19) art. 0704-994
По запросу
17
Фиттинг art. 1623-010
По запросу
18
WASHER- GREASE FITTING art. 1623-011
По запросу
19
Втулка Arctic Cat art. 0603-083
По запросу
20
Spacer art. 2604-109
По запросу
21
Block, Slide art. 2604-378
По запросу
22
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
23
Washer art. 8050-282
По запросу
24
Screw, Cap art. 8020-229
По запросу
25
Axle, Rear art. 2604-874
По запросу
26
Втулка вала задних роликов Arctic Cat art. 1604-810
от 4 694 ₽
27
Ролик art. 3604-060
По запросу
28
Bushing, Adjuster art. 2604-881
По запросу
29
Bushing, Adjuster - 3 Wheel - Short - MACH art. 1704-490
По запросу
30
Ролик гусеницы Arctic Cat art. 3604-063
По запросу
31
Screw, Cap art. 1623-249
По запросу
32
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
35
Гайка Arctic Cat art. 8042-486
от 263 ₽
36
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
