модель 2005 года
- Модель Touring
- Код модели T660 TOURING BLACK (S2005ACFTOUSB)

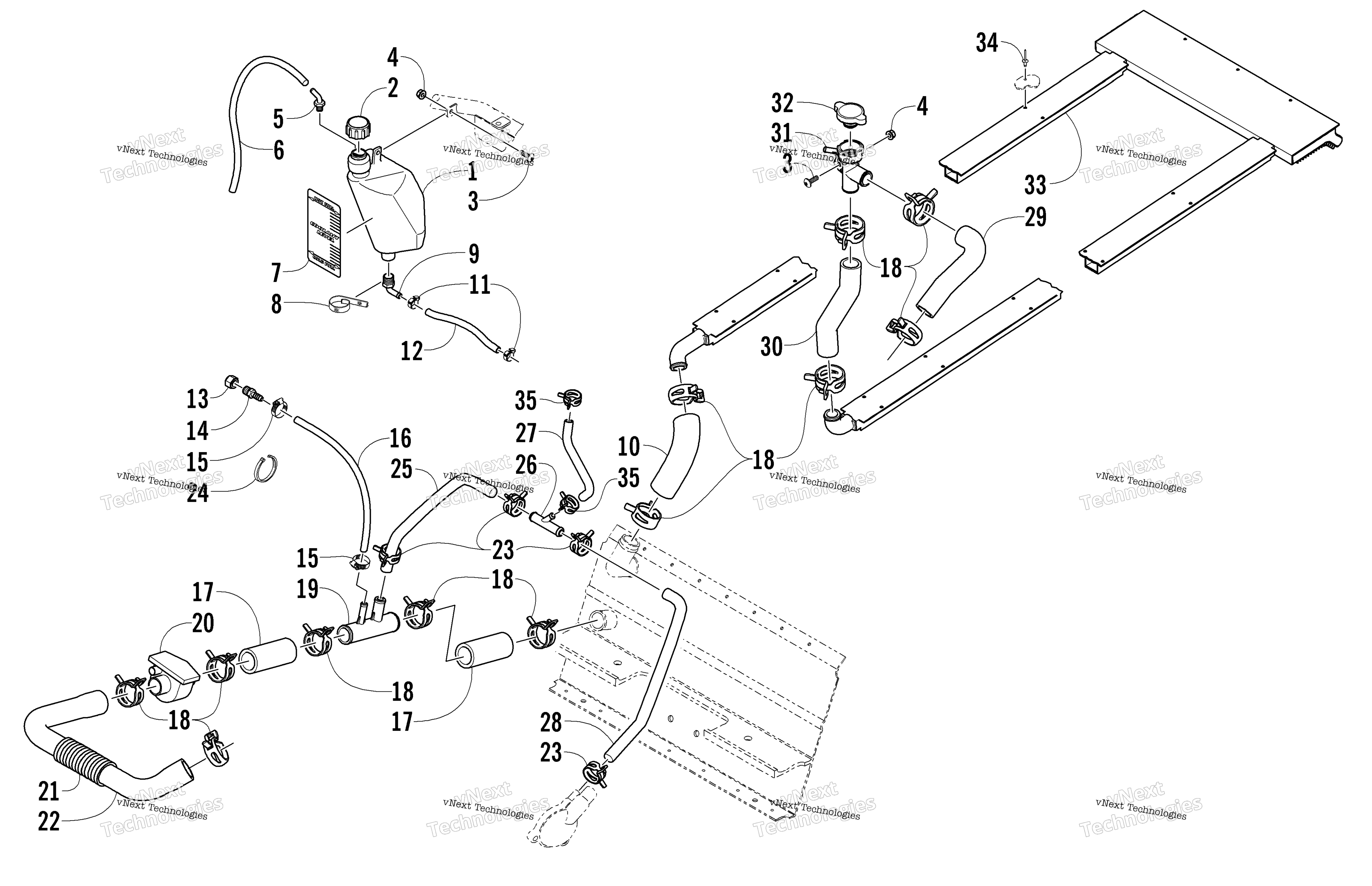

Схема системы охлаждения Assembly для T660 TOURING BLACK (S2005ACFTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1670-246
По запросу
2
Cap, Coolant Tank art. 0670-035
По запросу
3
Screw, Machine art. 8017-580
По запросу
4
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
5
Fitting, Vent art. 0670-242
По запросу
6
Hose, Vent - 25 ft art. 0610-010
По запросу
7
Decal, Fill Level - Coolant Tank art. 4611-093
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Fitting, Elbow art. 0670-075
По запросу
10
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
11
Clamp, Hose art. 0124-045
По запросу
12
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
12
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
13
Cap, Drain art. 1670-303
По запросу
14
Adapter, Fitting art. 0623-976
По запросу
15
Clamp, Hose art. 0623-373
По запросу
16
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
17
Hose, Coolant - Heater/T-Fitting art. 0610-539
По запросу
18
Clamp, Hose art. 0623-736
По запросу
19
T-Fitting - Double art. 2606-502
По запросу
20
Heater, Inline art. 0609-182
По запросу
21
Conduit, Flexible - 4 in. art. 0619-619
По запросу
22
Hose, Coolant - Heater/Engine art. 0610-453
По запросу
23
Clamp, Hose art. 1623-285
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Hose, Coolant - Y-Fitting/T-Fitting art. 0610-520
По запросу
26
Y-Fitting art. 2606-625
По запросу
27
Hose, Coolant - Throttle Body/Y-Fitting art. 0610-518
По запросу
28
Hose, Coolant - Thermostat/Y-Fitting art. 0610-519
По запросу
29
Hose, Coolant - Filler Neck/Engine art. 0610-500
По запросу
30
Hose, Filler Neck/Rear Heat Exchanger art. 0610-488
По запросу
31
Filler Neck art. 2606-859
По запросу
32
Cap art. 2606-284
По запросу
33
Exchanger, Heat - Rear art. 2706-078
По запросу
34
Заклепка Arctic Cat art. 8060-706
от 116 ₽
35
Clamp, Hose art. 1623-197
По запросу
